4. 维修和更换零件
维修手册
29
维修手册
版权
© 2009–2020 优傲机器人公司版权所有。保留所有权利。

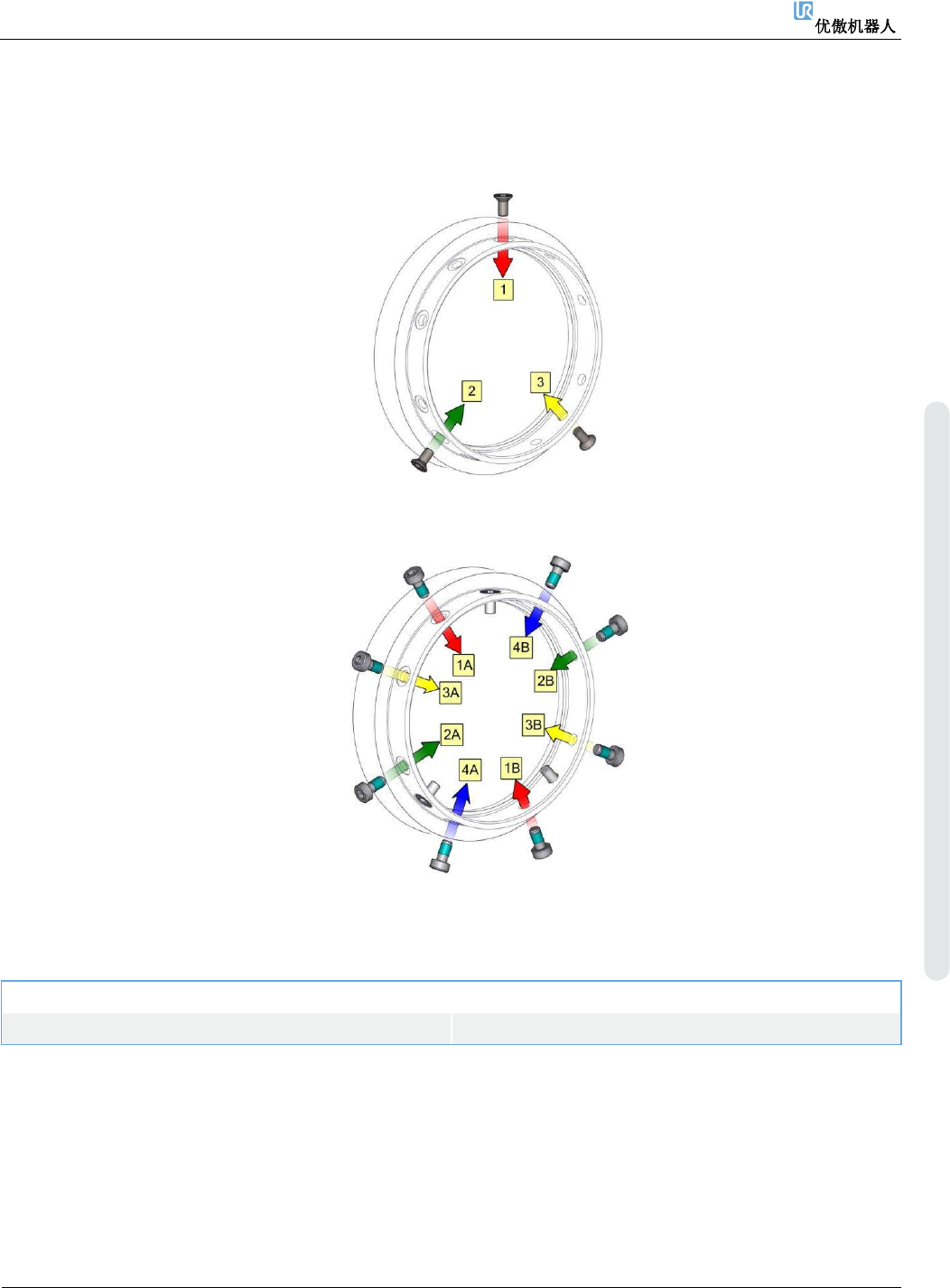

1. 根据标记（在下图中，用红色箭头表示）确定关节的方向，并将两个关节轻轻地推到一起。
2. 根据下图示例，插入六角沉头螺钉，并拧紧。不要超过建议的扭矩。
示例：1、2、3
3. 根据下图示例，插入六角螺钉，并拧紧。不要超过建议的扭矩。
示例：1A、1B、2A、2B等。

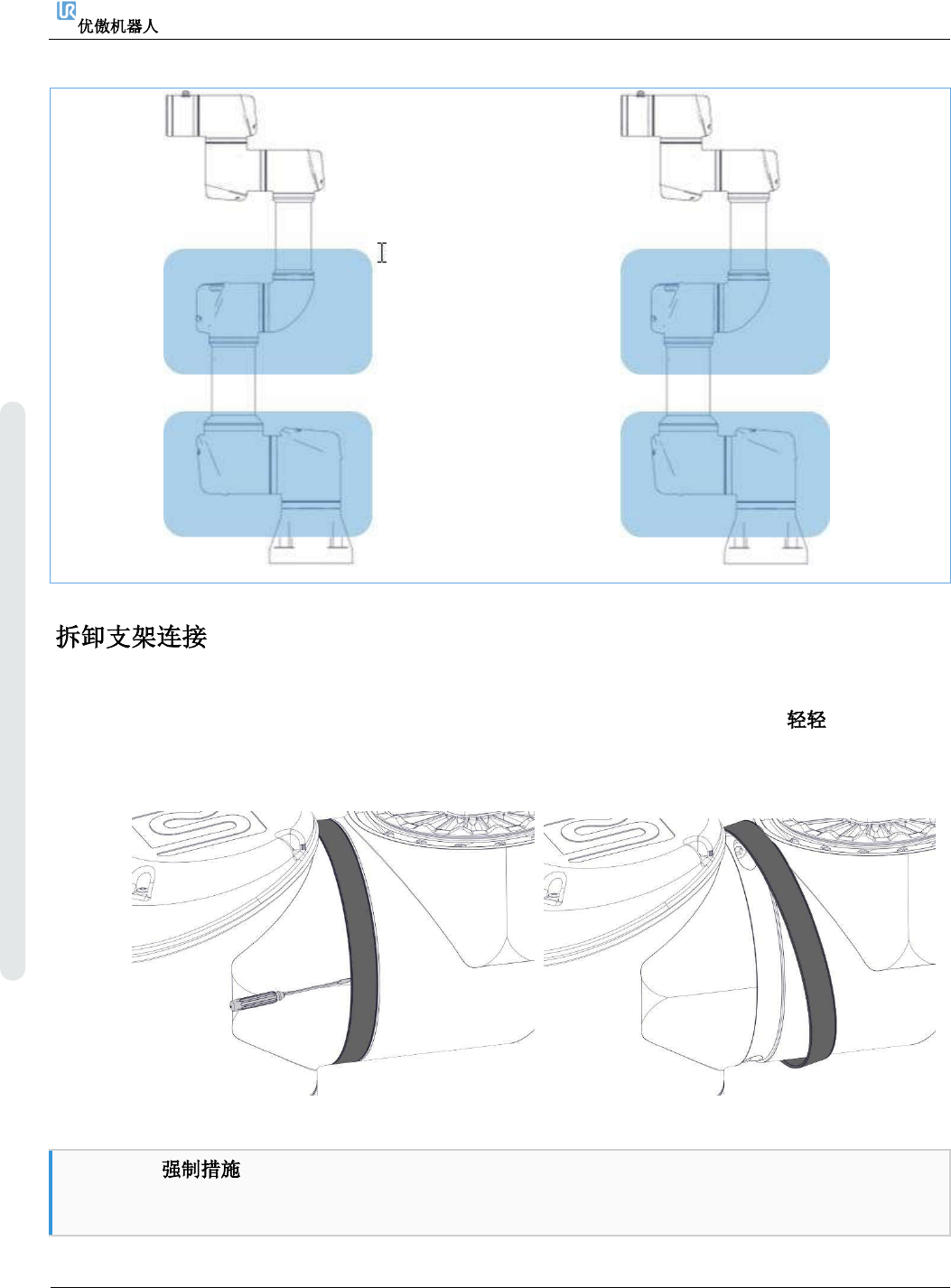

4.2.8. 支架连接
以下两节描述拆卸和组装支架连接关节的方式。
支架连接位置
UR5e
Ur10e 和 UR16e
4. 维修和更换零件
维修手册
30
维修手册
版权
© 2009–2020 优傲机器人公司版权所有。保留所有权利。

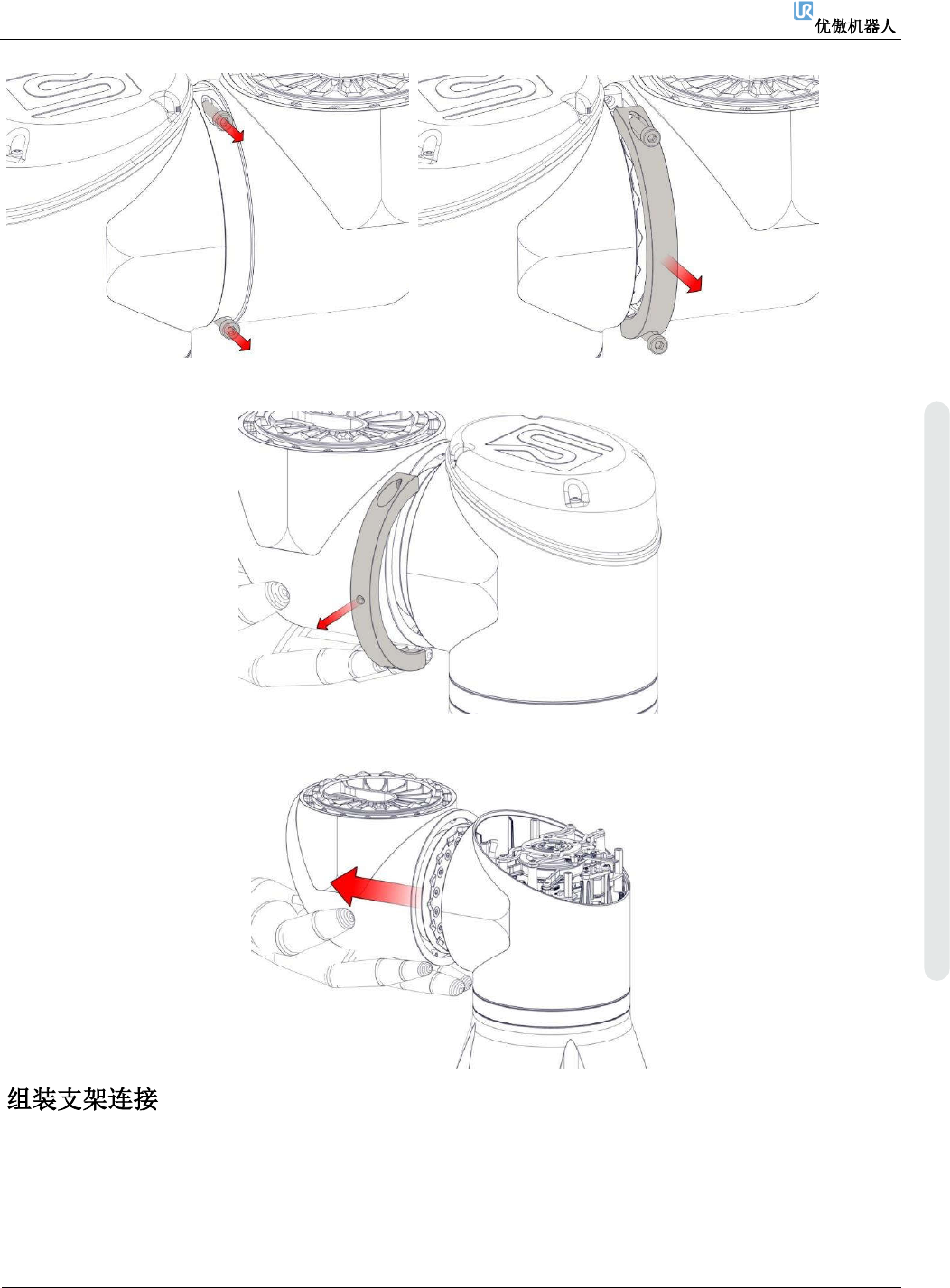

1. 拆下蓝色盖子上的螺钉，然后按照章节分离关节与配对关节的通用指南所述，拆下蓝色盖子。
2. 按照章节“关节上的电源和通信连接器类型”和“关节上的连接器位置”中所述， 地从端子上拆
下电源和通信电线。
3. 取下黑色扁型环。可以使用小平头螺丝刀。
4. 拆下螺钉和一侧的支架。
拆卸支架时，如果没有支撑，关节就会脱落。
4. 维修和更换零件
维修手册
31
维修手册
版权
© 2009–2020 优傲机器人公司版权所有。保留所有权利。
5. 拆除支架的另一侧时，要用东西支撑关节。
6. 关节现已松动，可以拆除。也要记得拔出电线。
组装与拆卸的顺序相反。但是，在开始组装之前，还有几点需要注意。
