8. 备件
维修手册
177
维修手册
版权
© 2009–2020 优傲机器人公司版权所有。保留所有权利。

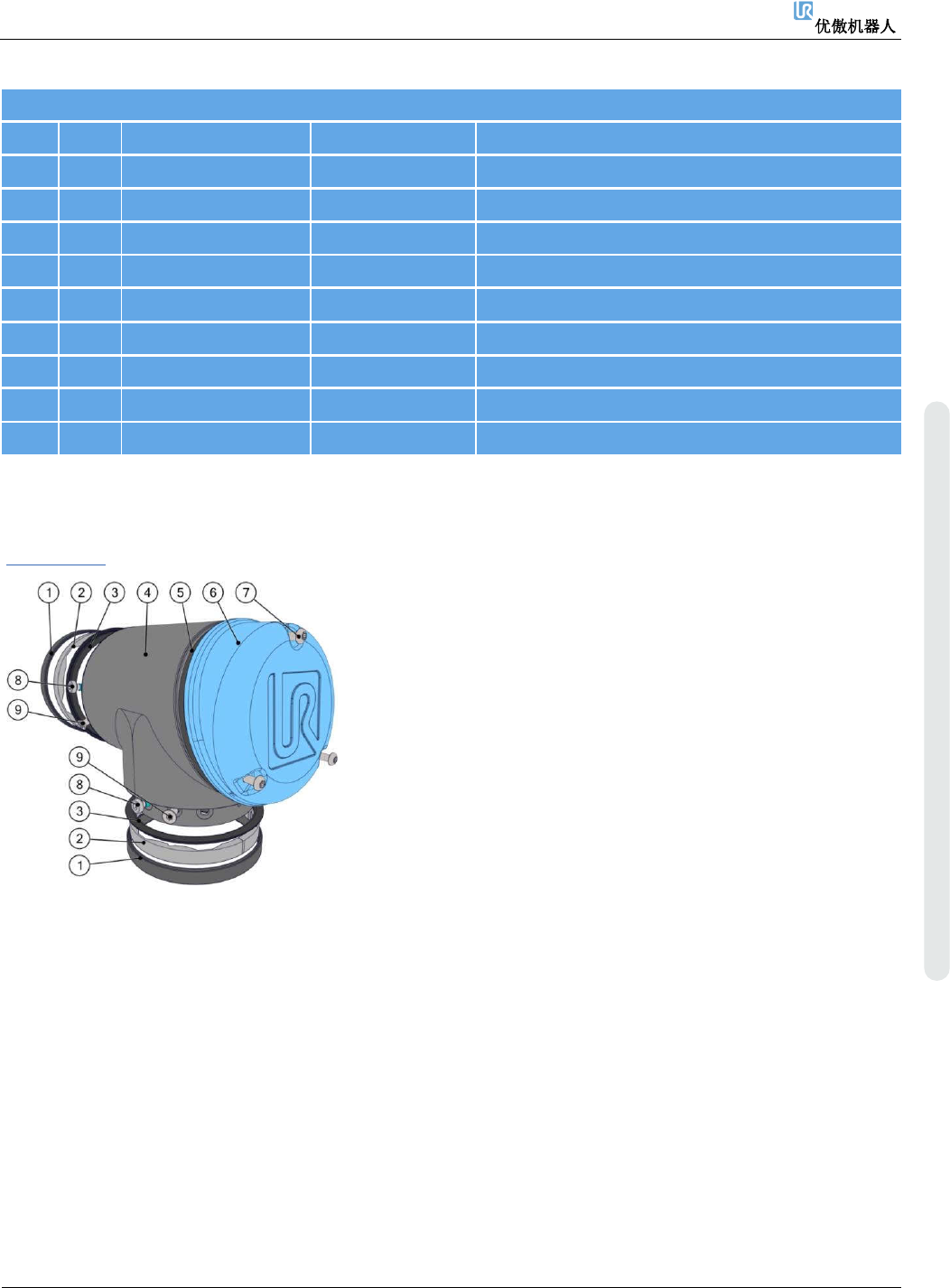

UR3e手腕关节3 - 124002
编号 数量 描述 零件号 页码
1 2 尺寸0的密封圈 103703 8.1.1.UR3e的密封套件
–
103703，第167页
2 2 尺寸0的成型环 103703 8.1.1.UR3e的密封套件
–
103703，第167页
3 2 尺寸0的耐磨环 103703 8.1.1.UR3e的密封套件
–
103703，第167页
4 1 手腕3，尺寸0 不适用 不适用
5 1 盖子尺寸0的O型环 103413 8.1.4.UR3e的盖套件
–
103413，第169页
6 1 盖子尺寸0 103413 8.1.4.UR3e的盖套件
–
103413，第169页
7 3
盖子尺寸0的螺钉
103413
8.1.4.UR3e的盖套件
–
103413，第169页
8 12 螺钉 不适用 不适用
9 6 沉头螺钉 不适用 不适用
8.1.12. UR5e手腕关节3尺寸1 - 102414
返回至总览
8. 备件
维修手册
178
维修手册
版权
© 2009–2020 优傲机器人公司版权所有。保留所有权利。

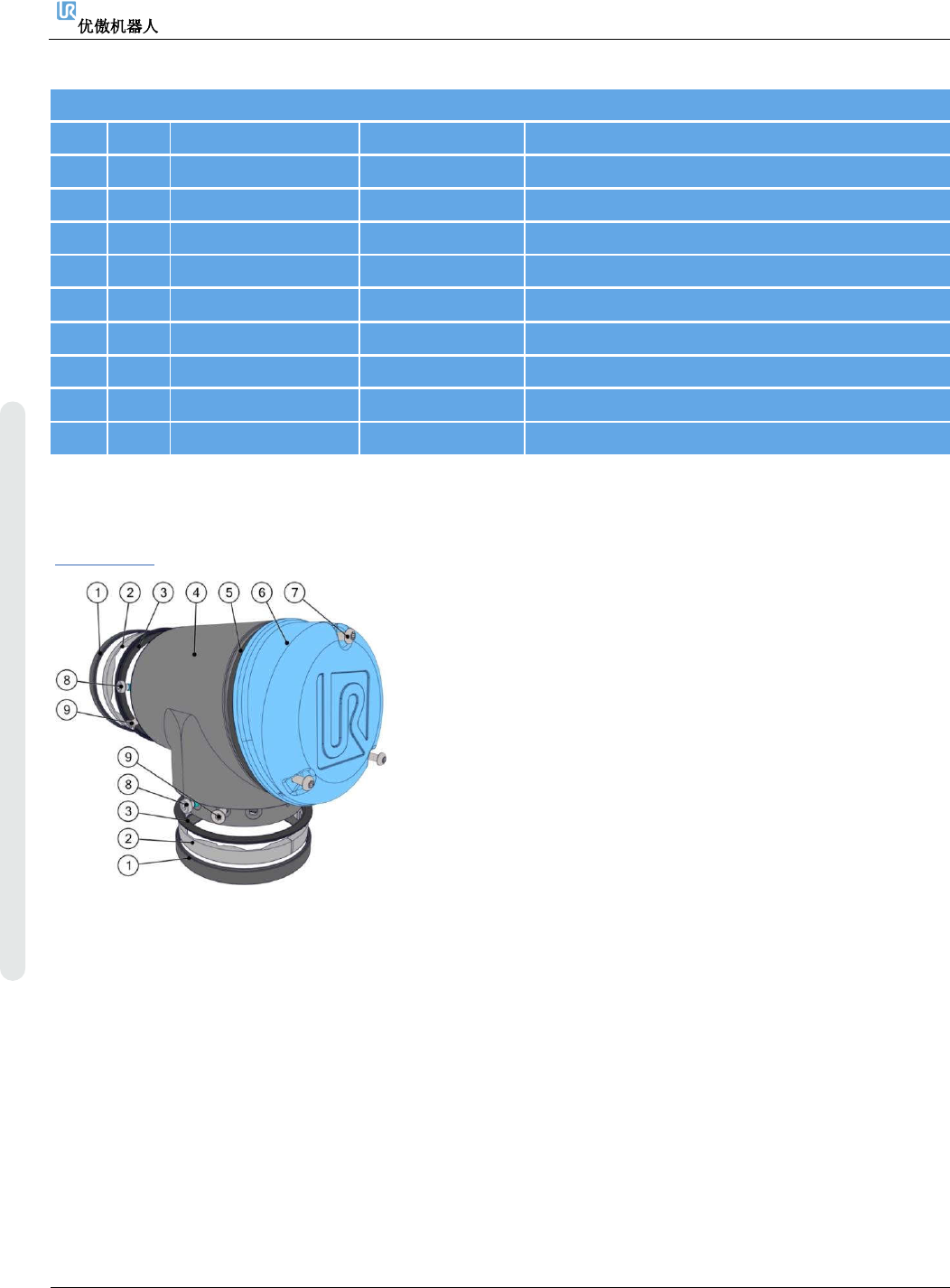

UR5e手腕关节3 - 102414
编号 数量 描述 零件号 页码
1 2 尺寸1的密封圈 103705 8.1.2.UR5e的密封套件
–
103705，第168页
2 2 尺寸1的成型环 103705 8.1.2.UR5e的密封套件
–
103705，第168页
3 2 尺寸1的耐磨环 103705 8.1.2.UR5e的密封套件
–
103705，第168页
4 1 手腕3，尺寸1 不适用 不适用
5 1 盖子尺寸1的O型环 103405 8.1.5.UR5e的盖套件
–
103405，第170页
6 1 盖子尺寸1 103405 8.1.5.UR5e的盖套件
–
103405，第170页
7 3
盖子尺寸1的螺钉
103405
8.1.5.UR5e的盖套件
–
103405，第170页
8 16 螺钉 不适用 不适用
9 6 沉头螺钉 不适用 不适用
8.1.13. UR10e/UR16e手腕关节3尺寸2 - 102412
返回至总览
8. 备件
维修手册
179
维修手册
版权
© 2009–2020 优傲机器人公司版权所有。保留所有权利。

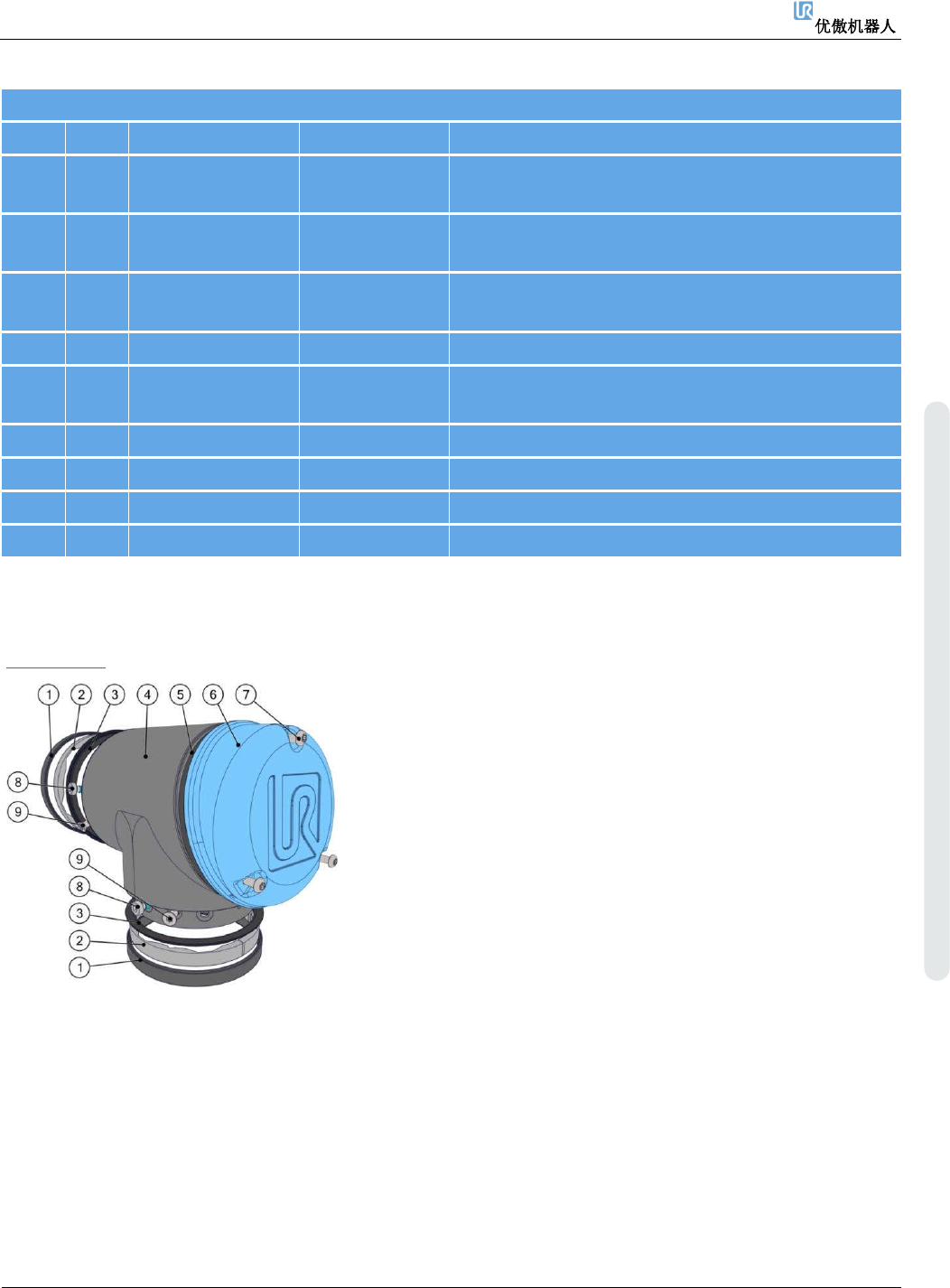

UR10e/UR16e手腕关节3 - 102412
编号 数量 描述 零件号 页码
1 2 尺寸2的密封圈 103700
8.1.3.密封圈套件UR10e/UR16e
–
103700，第168
页
2 2 尺寸2的成型环 103700
8.1.3.密封圈套件UR10e/UR16e
–
103700，第168
页
3 2 尺寸2的耐磨环 103700
8.1.3.密封圈套件UR10e/UR16e
–
103700，第168
页
4 1 手腕3，尺寸2 不适用 不适用
5 1
盖子尺寸2的 O 型
环
103410 8.1.6.UR10e/UR16e的盖套件 – 103410，第171页
6 1 盖子尺寸2 103410 8.1.6.UR10e/UR16e的盖套件
–
103410，第171页
7 3 盖子尺寸2的螺钉 103410 8.1.6.UR10e/UR16e的盖套件
–
103410，第171页
8 20 螺钉 不适用 不适用
9 6
沉头螺钉 不适用 不适用
8.1.14. UR3e手腕2关节尺寸0 - 124110
返回至总览
