4. 维修和更换零件
维修手册
41
维修手册
版权
© 2009–2020 优傲机器人公司版权所有。保留所有权利。

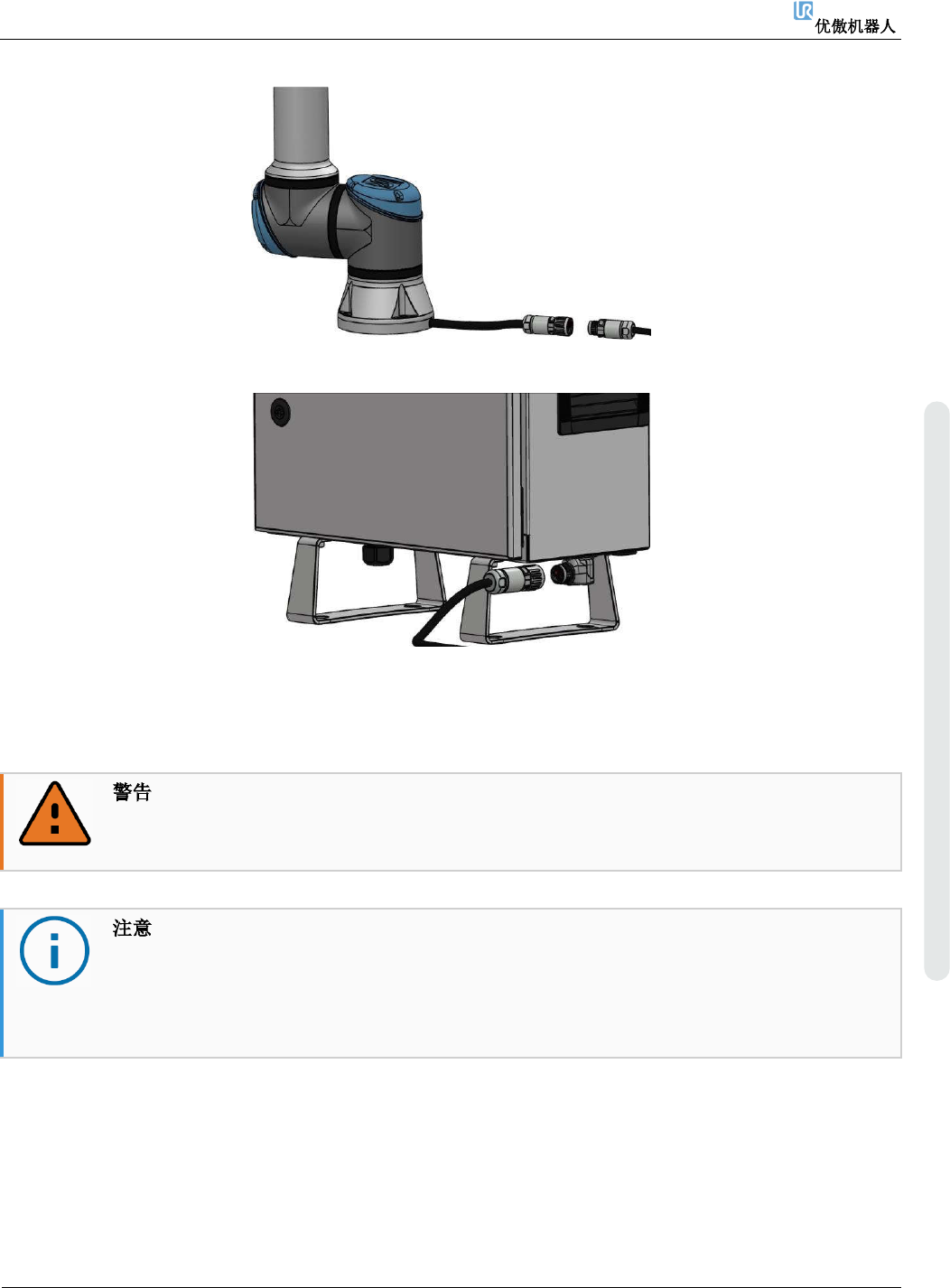

6. 将新的机器人电缆连接到控制箱连接器上，并扭转至闭合位置
4.4. 控制箱
4.4.1. 拆卸控制箱
在更换控制箱内的任何组件之前，控制箱必须完全断电。
遵循完整的重启序列中的前3个步骤进行操作
处理易受静电损坏零件时要小心谨慎。
参见第2节。处理易受静电放电损坏的零件
如果可能，将控制箱平放。
按所示步骤的相反顺序进行组装。
4. 维修和更换零件
维修手册
42
维修手册
版权
© 2009–2020 优傲机器人公司版权所有。保留所有权利。

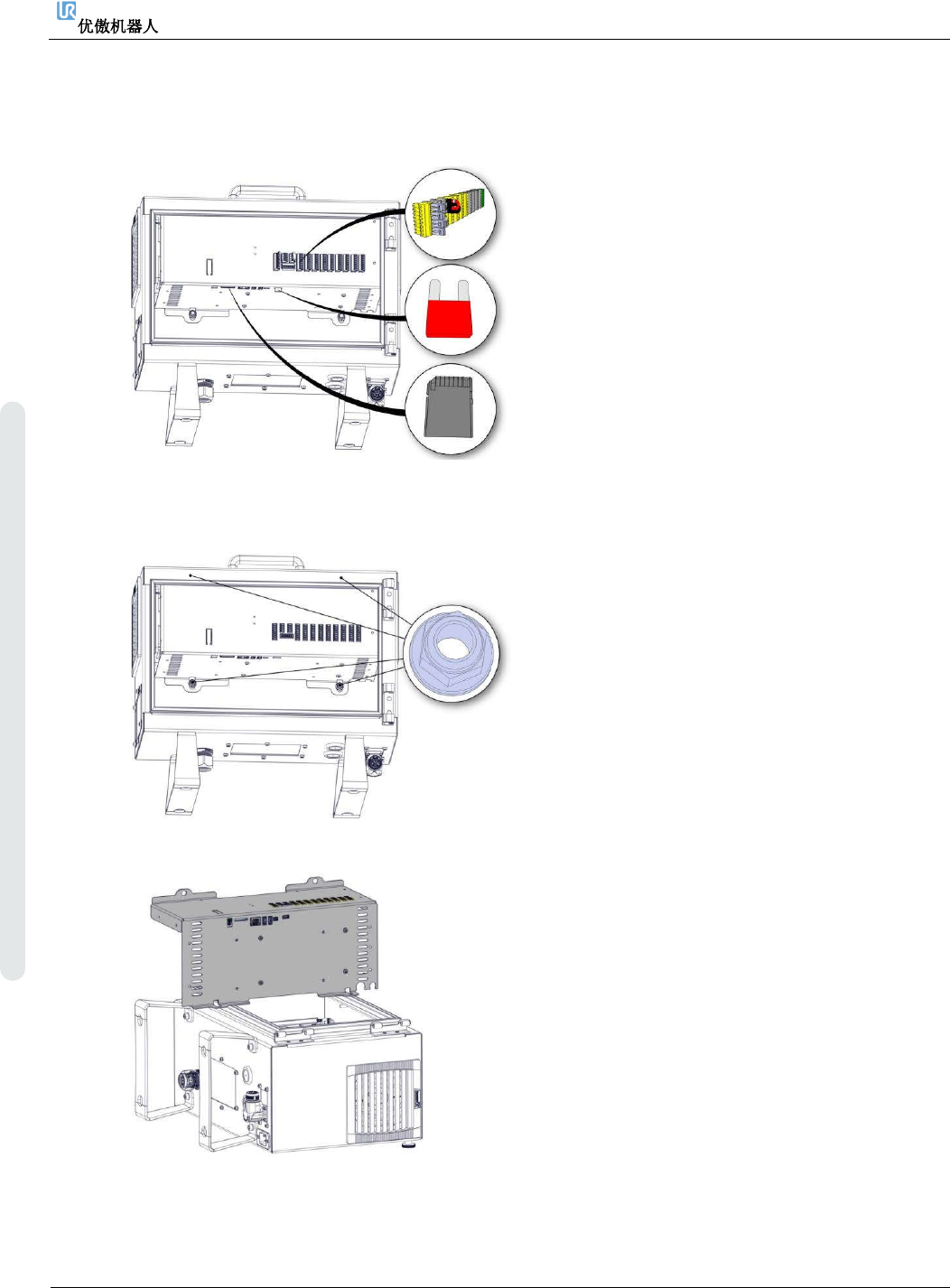

1. 关闭控制箱电源 – 遵循完整的重启序列一节中的前 3 个步骤操作
2. 拆除所有的 I/O 端子、保险丝、SD 卡和任何其他可能连接的 I/O 等。
3. 拆除示教器，参见 4.4.4.一节更换示教器：标准示教器，第 54 页
4. 平放控制箱，并拆下四颗螺母。
5. 取出控制箱支架，并将其放在控制箱的边上，如下所示。
4. 维修和更换零件
维修手册
43
维修手册
版权
© 2009–2020 优傲机器人公司版权所有。保留所有权利。
6. 拆下连接控制箱支架和控制箱的电线。
注意连接或参考第 7 节的电路图。电气图纸
UR5e UR10e UR16e UR3e
