Test Research Inc.
102 TR7700 SII User Guide–Software
Step4. 按下確認

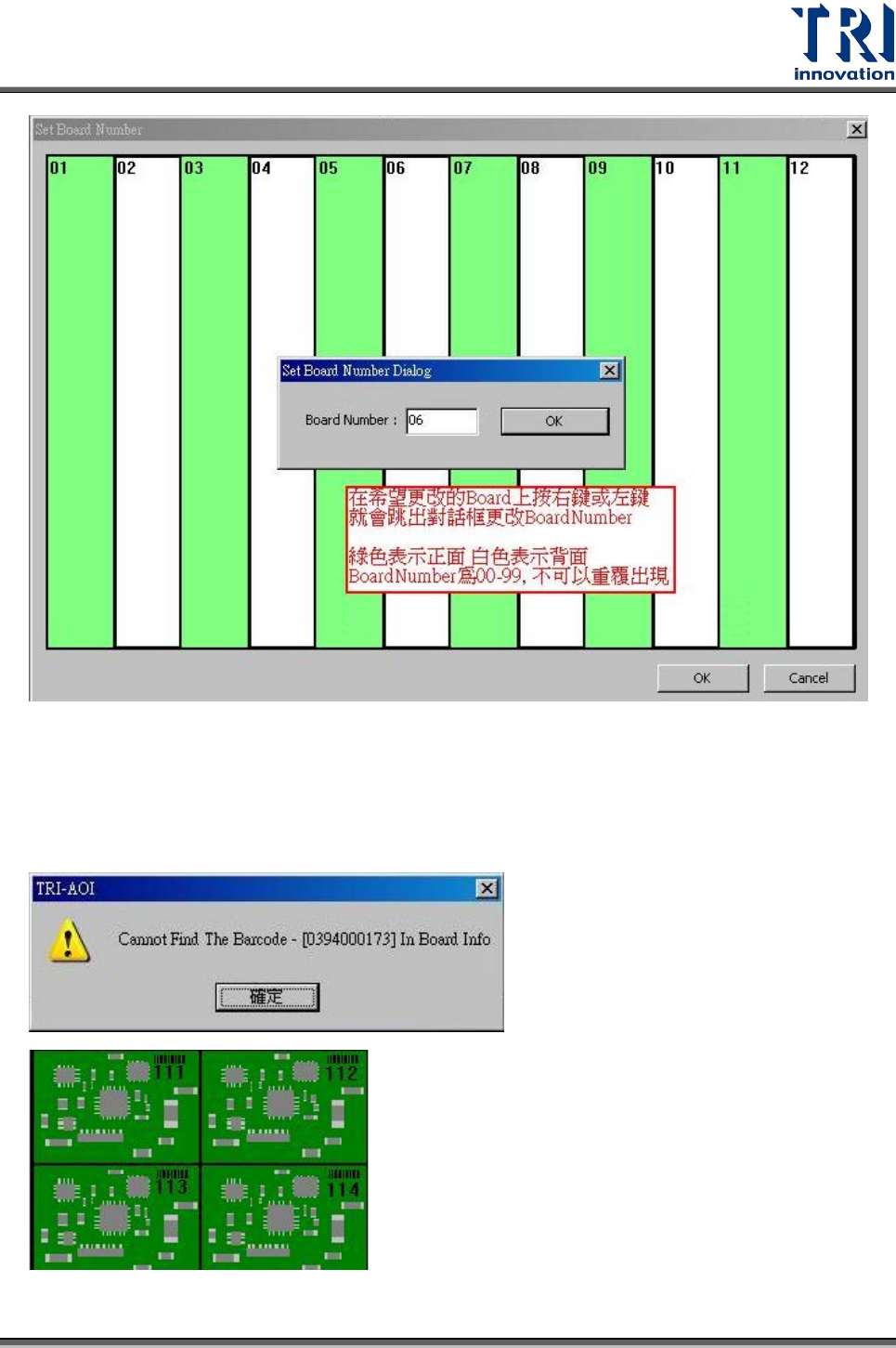

Step5. 程式會將掃描到的條碼末兩碼，去檢視是否有預先被設定。如果沒有找到，
會顯示警示對話框。然後採用 case 1 的方式 自動帶出 Barcode Strings (下圖
為 case 1)。
Test Research Inc.
TR7700 SII User Guide–Software 103
Step6. 如果有找到，會根據條碼的末兩碼去判定現在板子是正面還是背面， 根據
正面或背面來產生相對應的 Barcode Strings。
條碼以一帶多功能加入，根據讀到的條碼判斷待測板擺放位置為 0 度或 180 度。
此判斷模式只會套用在以一帶多，手動鍵入條碼尾數。
Step4. 啟動以一帶多的功能，選擇[Multi Barcode Layout]，準備設定條碼尾數。
Test Research Inc.
104 TR7700 SII User Guide–Software
Step5. 進版方向會影響 0 度 180 度判斷，所以要告知進版方向。以一帶多的模式裡，
只有手動設定條碼尾數號，才可以進行 0 度 180 度判斷。其他四種模式均不
會做判斷。
舉例說明
Step1. 開啟專案檔
Step2. 手動輸入每個板子的條碼尾數號
