Test Research Inc.
334 TR7700 SII User Guide–Software
若元件大小超出一個 FOV 影像的範圍，在擷取影像前須先將元件的 Body 框拉大，則
系統在 Top Camera 取像時會擷取 Body 框範圍內的影像且拼圖至完整。
4.9.7.6 擷取元件圖示
可針對選擇的元件擷取影像並存成該元件的圖示。當載入某個影像時，可把擷取的圖
示直接當成該元件的圖示。有儲存圖示的元件類型，在載入元件資料庫時，可以看到
相對應的圖示供參考(詳細說明請見 4.9.2.2-7)。
目前的元件：按下此按鈕表示只抓取目前畫面中這顆元件類型的影像作為圖示影像。
所有的種類：按下此按鈕表示對本程式中每個元件類型，抓取影像作為圖示影像。
匯入元件圖示：可使用本功能對於此類型元件載入指定的圖示，作為圖示影像。
此功能目前不適用於 7700。
4.9.7.7 檢測
可對檢測框進行預檢動作。使用者可根據檢測結果進行參數的調整。一次只能選擇
一個檢測框進行檢測的動作。目前只有[Missing]、[Lead]、[Void]、[Extra Blob]以
及[Color Window]五種檢測框可在此被檢測。
先選擇一個檢測框後，按下 ，系統即會以目前設定的參數對現在的影像進行檢測，
並顯示檢測結果。
Test Research Inc.
TR7700 SII User Guide–Software 335
4.9.7.8 模組化元件庫
在 Library 建立新的元件類別時，使用預先建立的模組化元件資料庫，可以快速的產
生出該元件類別的相關檢測框，以節省製作 Library 的時間。
1. 建立元件資料庫
需將模組化元件資料庫的資料儲存在以下兩個路徑中。爐後用的 Library 資料儲存
在[C:\ AOI\ ModelSuite \PostFlow]資料夾中；爐前用的 Library 資料儲存在[C:\
AOI\ ModelSuite \PreFlow]資料夾中。
在上述目錄下，放置各模組相關文件。一般來說，共有兩種文件類型，分別是副檔
名為 XML 及副檔名為 BMP 的文件。XML 與 BMP 文件形成一個模組，並且擁有相
同的主檔名。XML 用來定義模組之中所要建立出來的檢測框類型、參數、位置及大
小，以及在 Model Library 上的位置及 Hint 說明；BMP 則是要用來顯示在工具列上
面的圖示。
模組化元件資料庫檔案一般由 TRI 原廠提供，客戶亦可自行修改功能，請見 4.9.7.9。

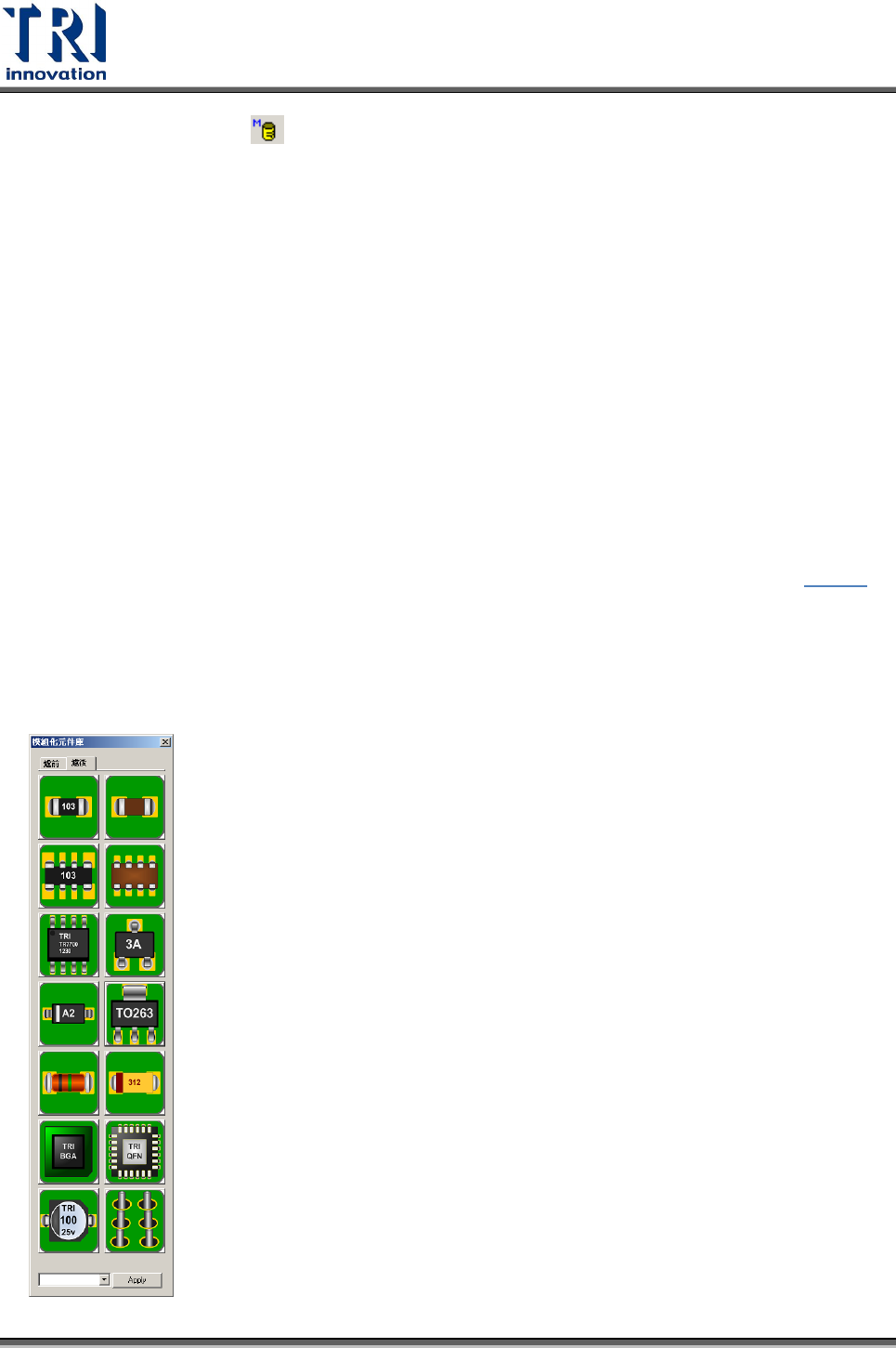

2. 使用模組化元件資料庫
進入 Library 視窗後，在類型列表內選擇一個元件類型後，選擇[工具]>[模組化元件資
料庫]，則會出現模組化元件資料庫視窗，如下圖所示。
Test Research Inc.
336 TR7700 SII User Guide–Software
3. 製作流程：

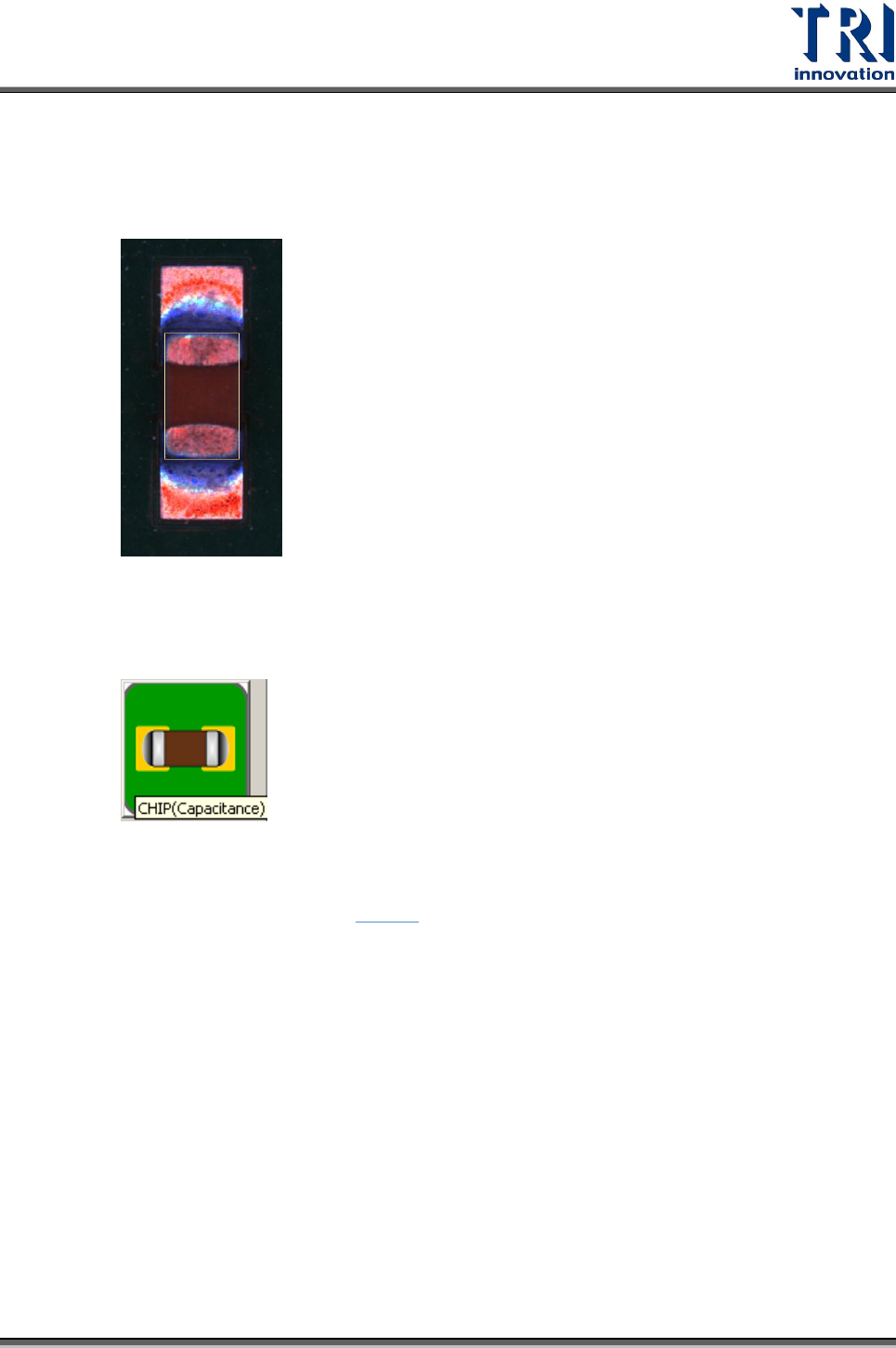

Step1. 進入 Library 視窗，選擇一個類型後，移動該類型元件的 Body 框至元件位置，
並調整其他小符合元件大小。
Step2. 在模組化元件資料庫點一下，使得本視窗為最上層視窗時，點選所對應的模
組。範例為晶片電容，因此點下相對應的模組圖形。如圖所示，當滑鼠移動
到模組化圖形時，下方會出現說明，標示出此模組圖形所代表的元件類型。
Step3. 在套用同時，系統會以[Body Size]做為條件，搜尋有相同元件本體大小的
Library 資料。若有搜尋到符合條件的 Library 檔案時，會出現元件資料庫視
窗，如下圖所示(請參閱 4.9.2.2)。若使者用已知元件類型，可以點選一個類
型的圖示後按[確定]來產生檢測框。
