Test Research Inc.
140 TR7700 SII User Guide–Software
若為多連板，則其他連板的相對位置亦會增加 FOV。若有些區域無法點選，表示
此位置的 FOV 已經存在，不能再增加。
先用滑鼠左鍵點選電路板大圖上欲增加 FOV 位置的周圍。當攝影機移動到所點
選的位置後，在 FOV 影像上按滑鼠右鍵後，選擇[上一張 FOV]或[下一張 FOV]，
系統就會往上或往下自動尋找該方向攝影機可以增加的 FOV 區域，確認影像正
確後按下[增加 FOV]，系統則會在指定位置增加一 FOV；若為多連板，則其他連
板的相對位置亦會增加 FOV。
增加 FOV 步驟：
Step1. 選擇[程式]>[增加 FOV]。
Step2. 在電路板大圖上欲增加 FOV 的位置點選左鍵，然後在 FOV 影像區按右鍵，
選擇[增加 FOV]。

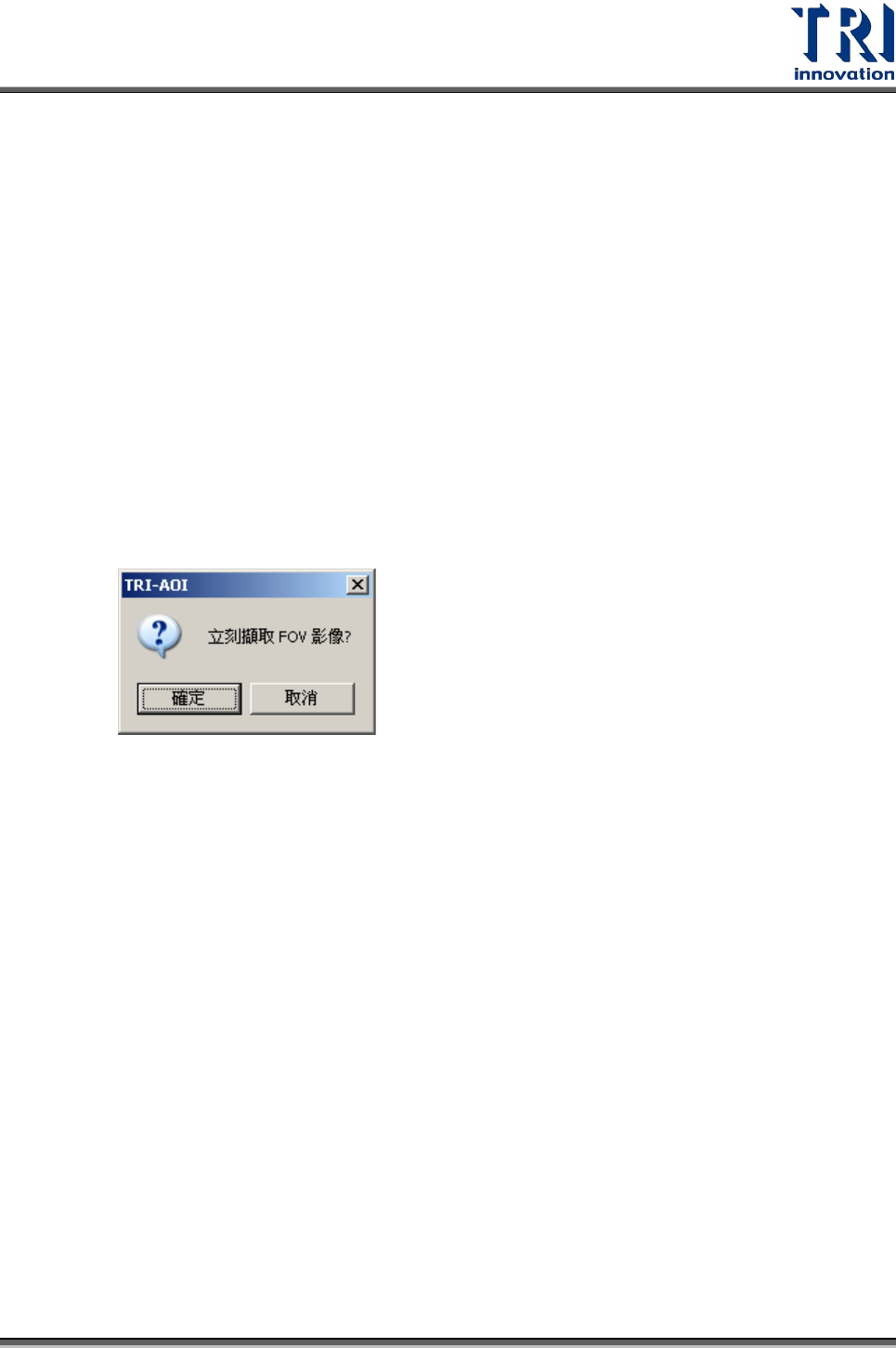

Step3. 當按下[增加 FOV]後，會出現以下視窗。

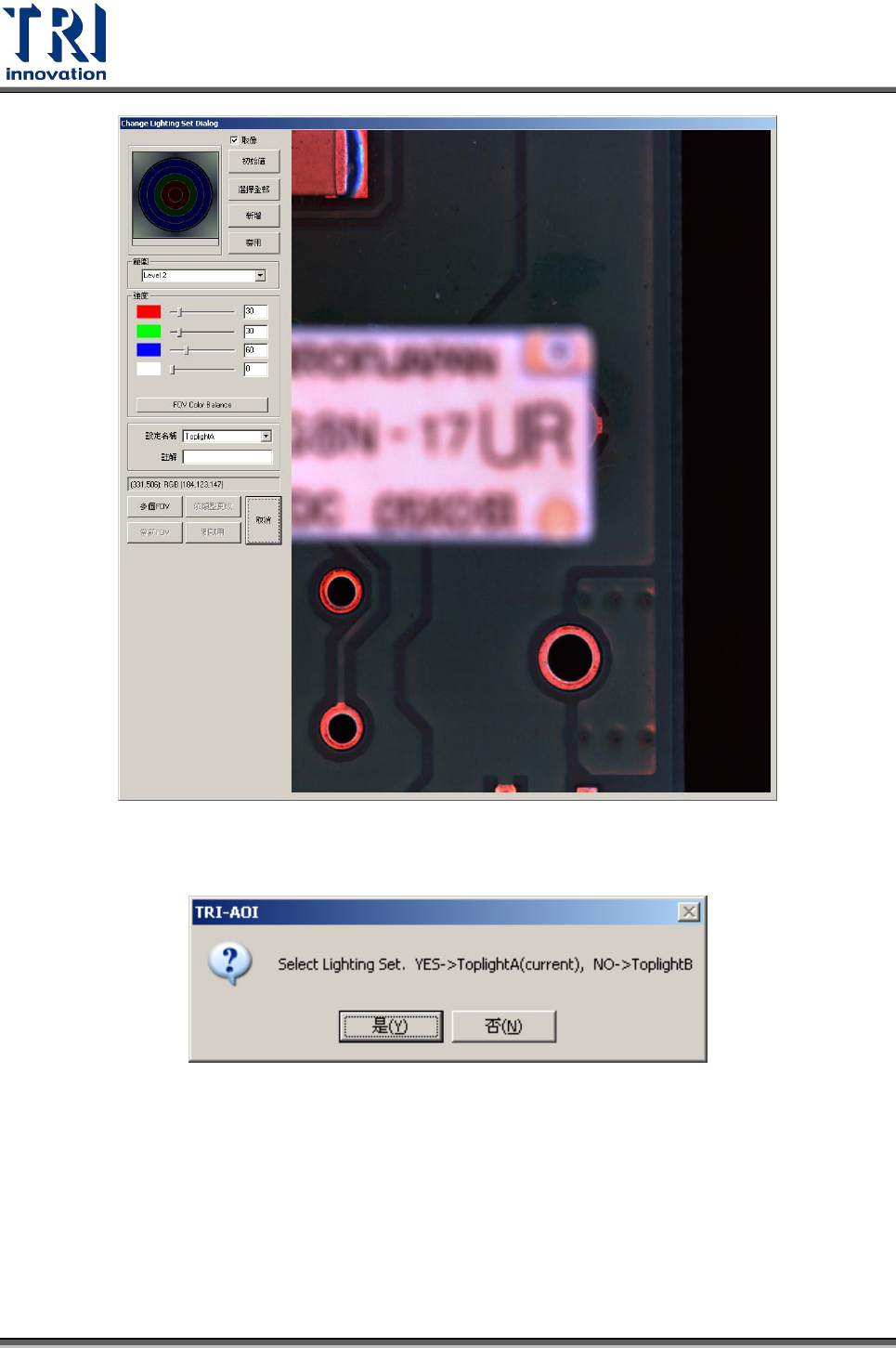

當選擇[確定]，會出現以下視窗。使用者可以設定用於取像的光源後，
按下[新增]按鈕。
Test Research Inc.
TR7700 SII User Guide–Software 141
當選擇[取消]，會出現以下視窗。選擇[是]會使用 ToplightA 的光源設定；
而選擇[否]會使用 ToplightB 的光源設定。
Step4. 當取像光源設定完成後，使用者可以使用同樣的方式繼續在其他地方新增
FOV。
Step5. 當欲增加的 FOV 設定皆完成後，再次選擇[程式]>[增加 FOV]，並按[ESC]跳
出[Train]視窗。
Step6. 選擇[工具]>[擷取 FOV 影像]來取得新增的 FOV 影像。
Step7. 重新開啟[Train]視窗，針對新增的 FOV 進行編輯。
Test Research Inc.
142 TR7700 SII User Guide–Software
3.4.6 移除 FOV
只有在[Train]畫面開啟時，才能選擇此功能，且欲移除的 FOV 中需沒有任何檢測框。
點選[移除 FOV]按鈕時，會剩下左上方大圖以及左下方的 FOV 影像，移除 FOV 的
方法有二：
可以直接在大圖上點選想要移除 FOV 的位置。當攝影機移動到所點選的位置上，
確認影像正確後，在 FOV 影像區按右鍵選擇[刪除 FOV]，系統將會刪除指定的
FOV；若為多連板，則其他連板的相對位置亦會刪除 FOV。
先在大圖上點選欲刪除 FOV 的周圍位置後，在 FOV 影像中按右鍵，選擇[上一張
FOV]或[下一張 FOV]按鈕，系統就會往上或往下自動尋找該方向攝影機可以移除
的 FOV 區域，確認影像正確後，在 FOV 影像中按右鍵，選擇[移除 FOV]，系統
則將會刪除指定的 FOV；若為多連板，則其他連板的相對位置亦會刪除 FOV。
移除 FOV 步驟：
Step1. 按下[程式]>[移除 FOV]。
Step2. 選取要移除的 FOV。
Step3. 在 FOV 影像區按右鍵選擇[刪除 FOV]。
Step4. 繼續移除其他 FOV。
Step5. 當所欲移除的 FOV 皆移除後，再選擇一次[程式]>[移除 FOV] ，並按[ESC]跳
出[Train]視窗。
Step6. 選擇[工具]>[ 擷取 FOV 影像]來取得現存 FOV 影像。
3.4.7 增加所有 FOV
對整個板子任何位置都加上 FOV，此功能主要用於多件檢測。詳細的使用方法請參閱
7.26 多件檢測功能。

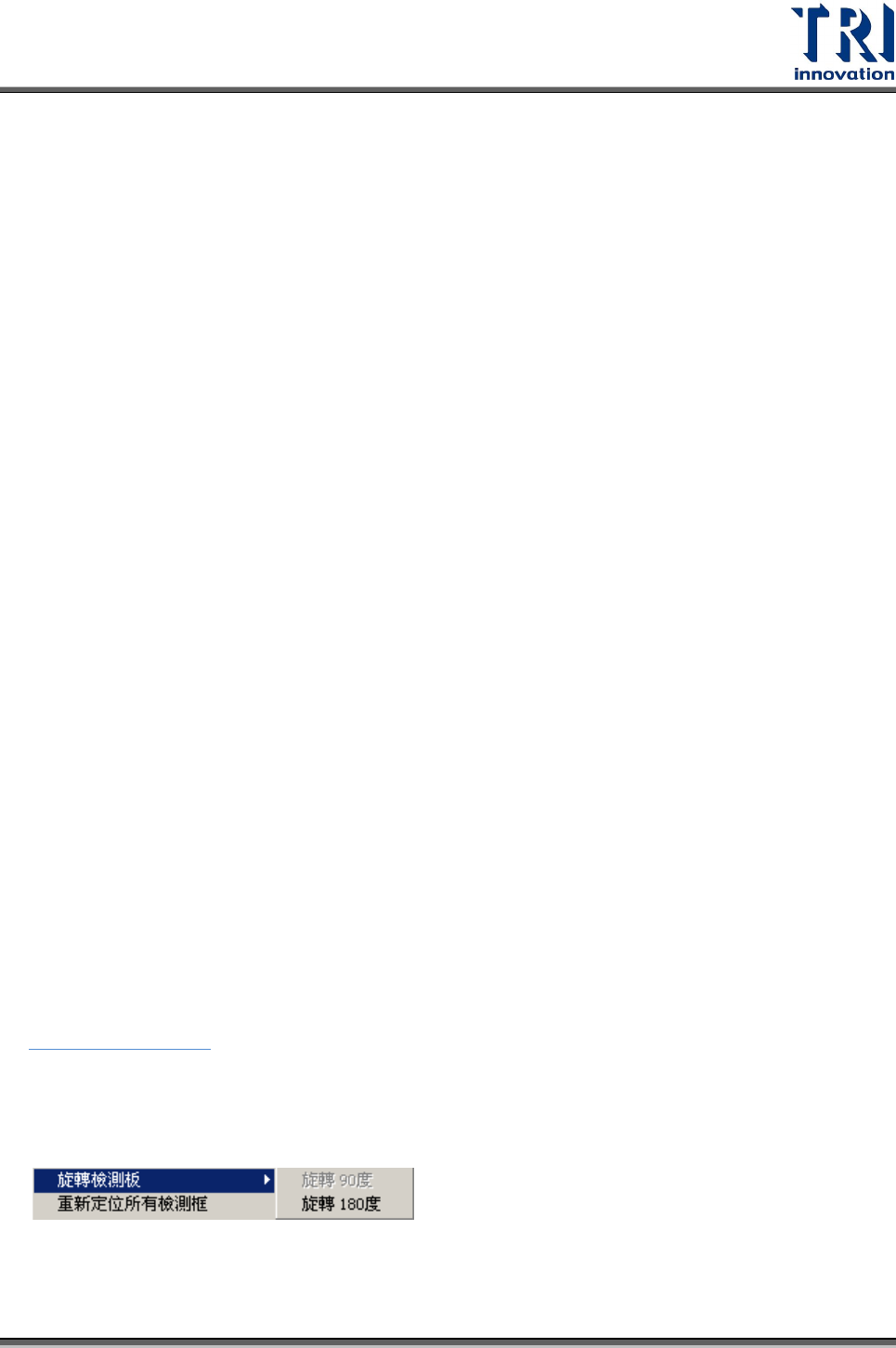

3.4.8 旋轉檢測板
