Test Research Inc. TR 7700 S II User Guid e – Softwar e 381 3) 在影像中點選新增的腳位 (PIN) 框後，按下 鏡射 按鈕 ( ) 。依範例的元件，須依 據 Y 軸進行鏡射，將此檢測框複製到元件的另一端。如果複製出來的腳位框位置 不對，使用者須自行拖曳到正確的腳位位置。
Test Research Inc.
380 TR7700 SII User Guide–Software
4.9.10.2 例 2：IC 類

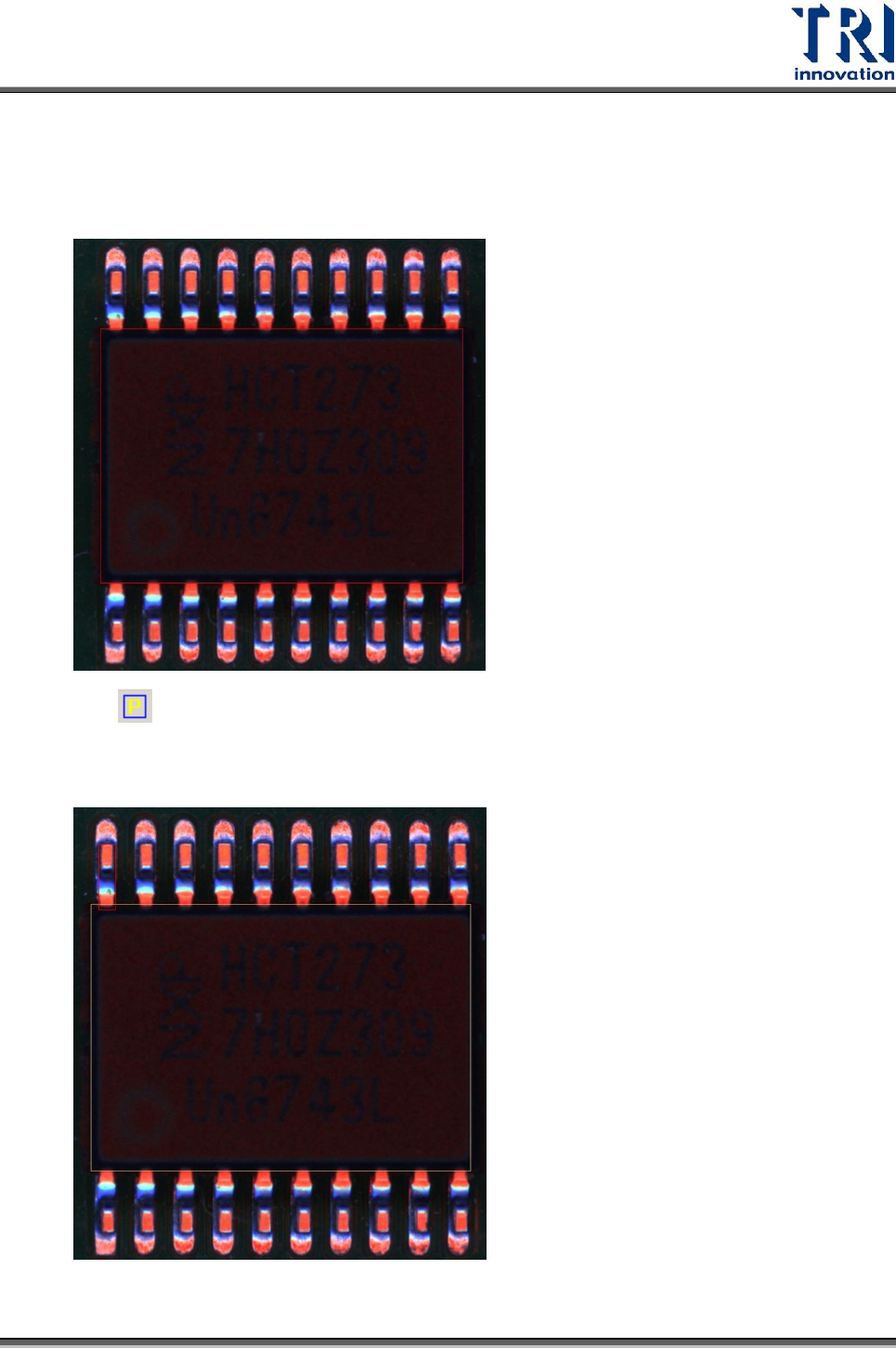

1) 選擇標準元件：在[元件]下拉式選單中選擇一顆沒有偏移、旋轉或損傷的元件，
接著，調整本體框的大小及位置使其與元件本體的大小一致。
2) 按下 來增加一個腳位(PIN)框，並將滑鼠移動到位於一端一排 IC 腳中最邊緣的
一支 IC 腳上，拖曳出腳位框，並調整其大小及位置，使其與 IC 腳大小一致，如
下圖所示。
Test Research Inc.
TR7700 SII User Guide–Software 381

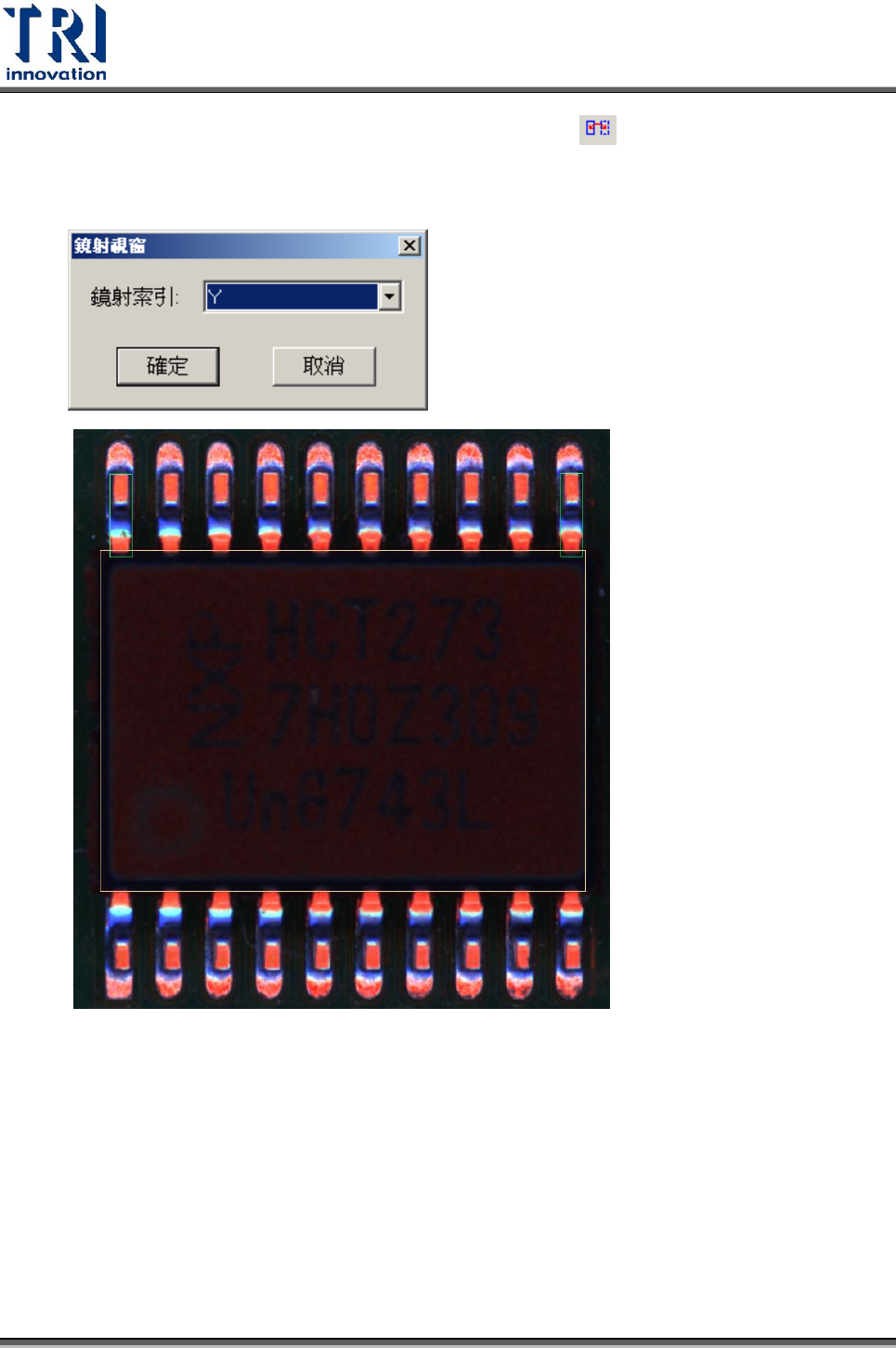

3) 在影像中點選新增的腳位(PIN)框後，按下鏡射按鈕( )。依範例的元件，須依
據 Y 軸進行鏡射，將此檢測框複製到元件的另一端。如果複製出來的腳位框位置
不對，使用者須自行拖曳到正確的腳位位置。
Test Research Inc.
382 TR7700 SII User Guide–Software
4) 選擇兩個腳位框後，再按下 ，此時會出現以下視窗，輸入想要的總腳數(包含
所選取的兩個腳)，按下[確定]後，系統會以內插法增加其他腳位[Pin]框。
5) 從模組化元件庫裡面點選相對應的元件類型。
