Test Research Inc.
TR7700 SII User Guide–Software 469
形式：選擇目標元件的形式，若在後方方塊打勾表示套用到此形式所有的元件上。
元件：若形式選項後方沒有打勾，則此欄位就要選擇一顆需要套用的元件。
覆寫：打勾表示不管原先有無檢測框一率覆寫，不打勾表示已經存在檢測框的元件
就不套用。
Step3. 重新取得 FOV 影像
6. 關閉(Close)
將本視窗關閉。
5.5.5 資訊區
1. FOV Name
表示 FOV 影像編號
2. FOV Lighting
表示這張影像使用的燈光名稱
3. 顯示萬用框的尺寸
W 表示萬用框水平方向長度，單位為畫素(pixel)，括號內單位為公厘(mm)。
Test Research Inc.
470 TR7700 SII User Guide–Software
H 表示萬用框垂直方向長度，單位為畫素(pixel)，括號內單位為公厘(mm)。
Di 表示萬用框對角線長度，單位為畫素(pixel)，括號內單位為公厘(mm)。

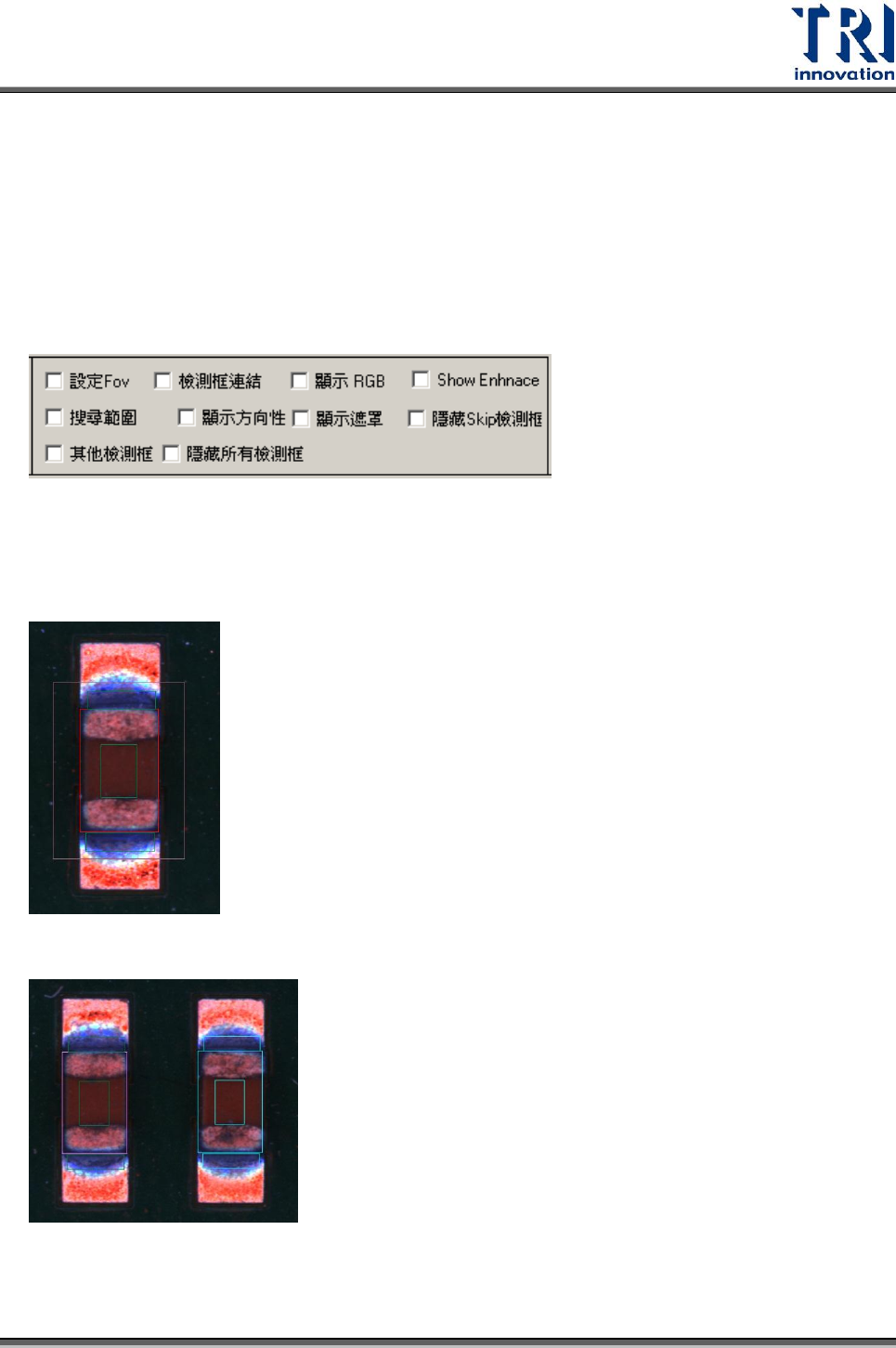

5.5.6 檢視控制區
在此可選擇要在 FOV 影像上檢視的項目。
1. 設定 FOV：在電路板大圖會僅顯示第一子板的 FOV 配置。若在多連板中，仍然
沒有僅顯示第一板的配置，代表此多連板是被當作單板配置。
2. 搜尋範圍：每點選到影像比對類型的檢測框時，會以暗紫色顯示其搜尋範圍。
3. 其他檢測框：顯示其他 FOV 檢測的檢測框(以淺藍色表示)。
在淺藍色檢測框上按一下滑鼠右鍵，可以選擇將該檢測框移動或複製到目前的
FOV 來檢測。
Test Research Inc.
TR7700 SII User Guide–Software 471
在淺藍色檢測框上同時按下滑鼠左右鍵，將會選取整個元件的檢測框。
4. 檢測框連結：若勾選此選項，系統會顯示出所點選到檢測框的相關連結。
5. 顯示方向性：若勾選此選項，系統會以圓點來表示腳位的方向性，正確的方向性
圖形如下。若方向性錯誤，可按下[旋轉檢測框的方向性]按鈕來修正。
