Test Research Inc.
TR7700 SII User Guide–Software 481

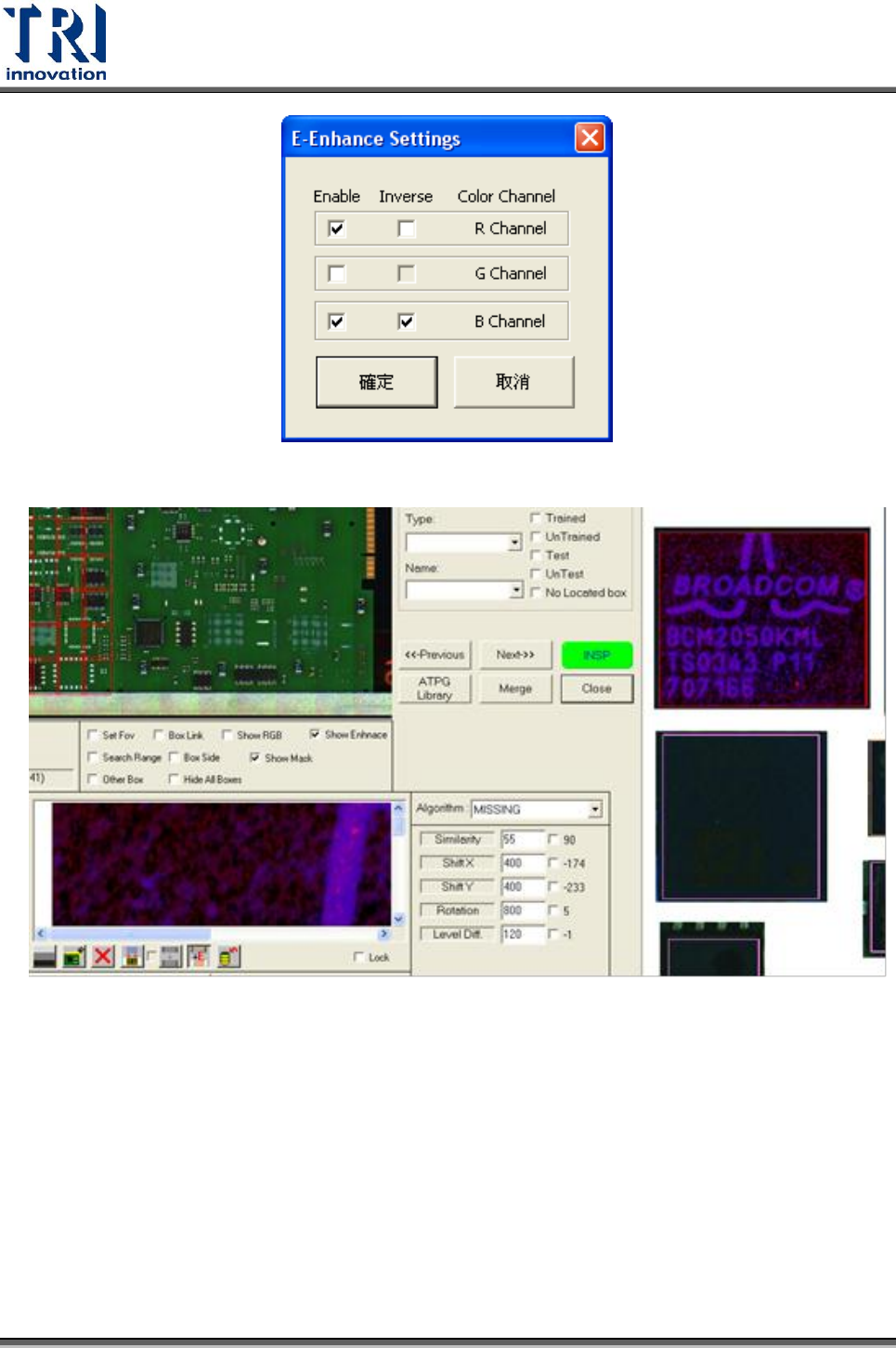

9. 最後可得到一個較佳的強化結果：
Test Research Inc.
482 TR7700 SII User Guide–Software

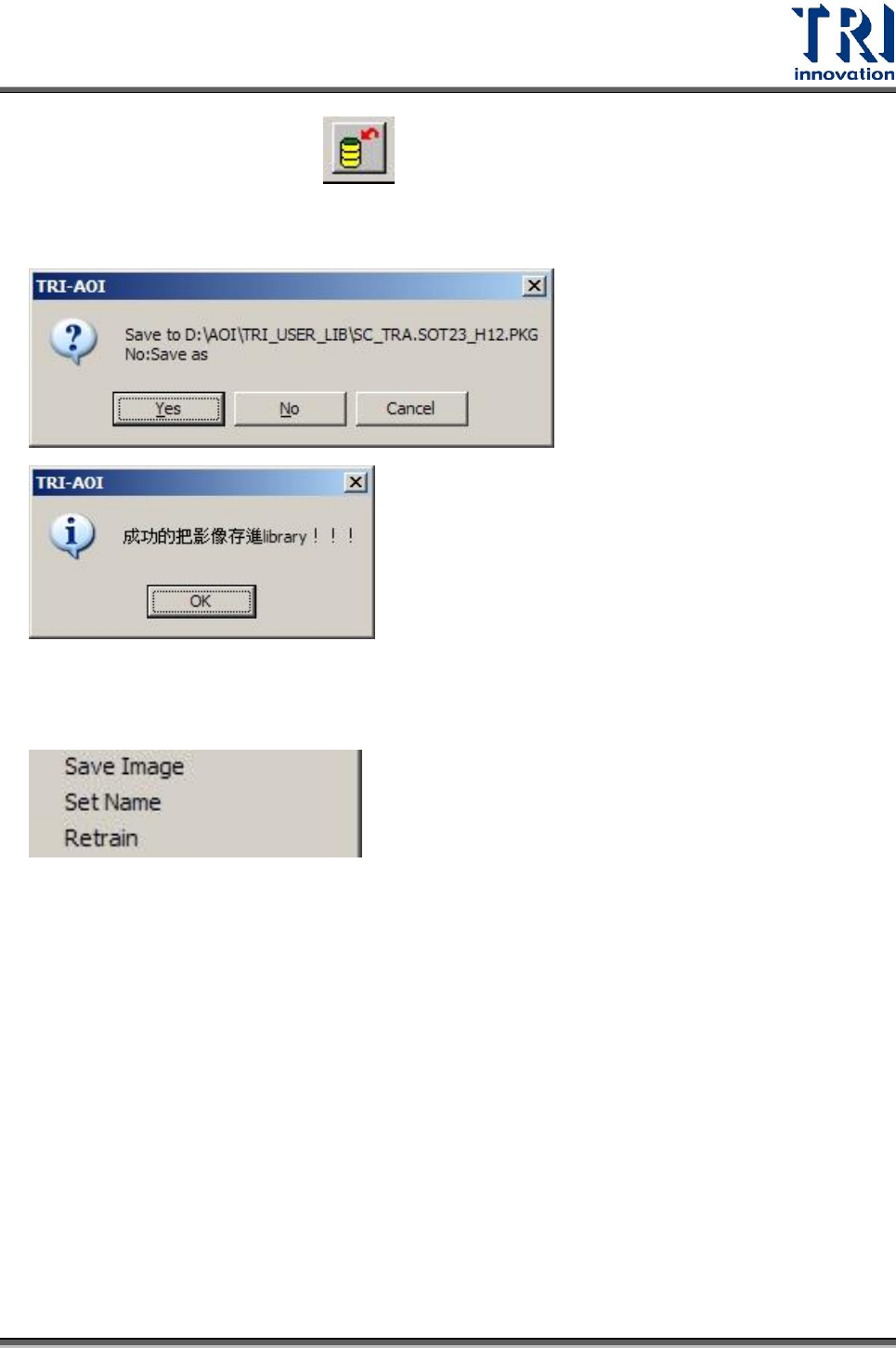

7. Set alternative to library – 可以將此處看到的代料影像存回至元件影像資
料庫中，並與元件資料庫相連結。首先選擇要回傳之影像，接著按下[回存資料
檔]後，選擇元件資料庫位置以及名稱，即可完成設定。
在代料影像上按右鍵，會出現以下功能表。
Save Image：可將點選的代料影像存成[*.bmp]檔案。

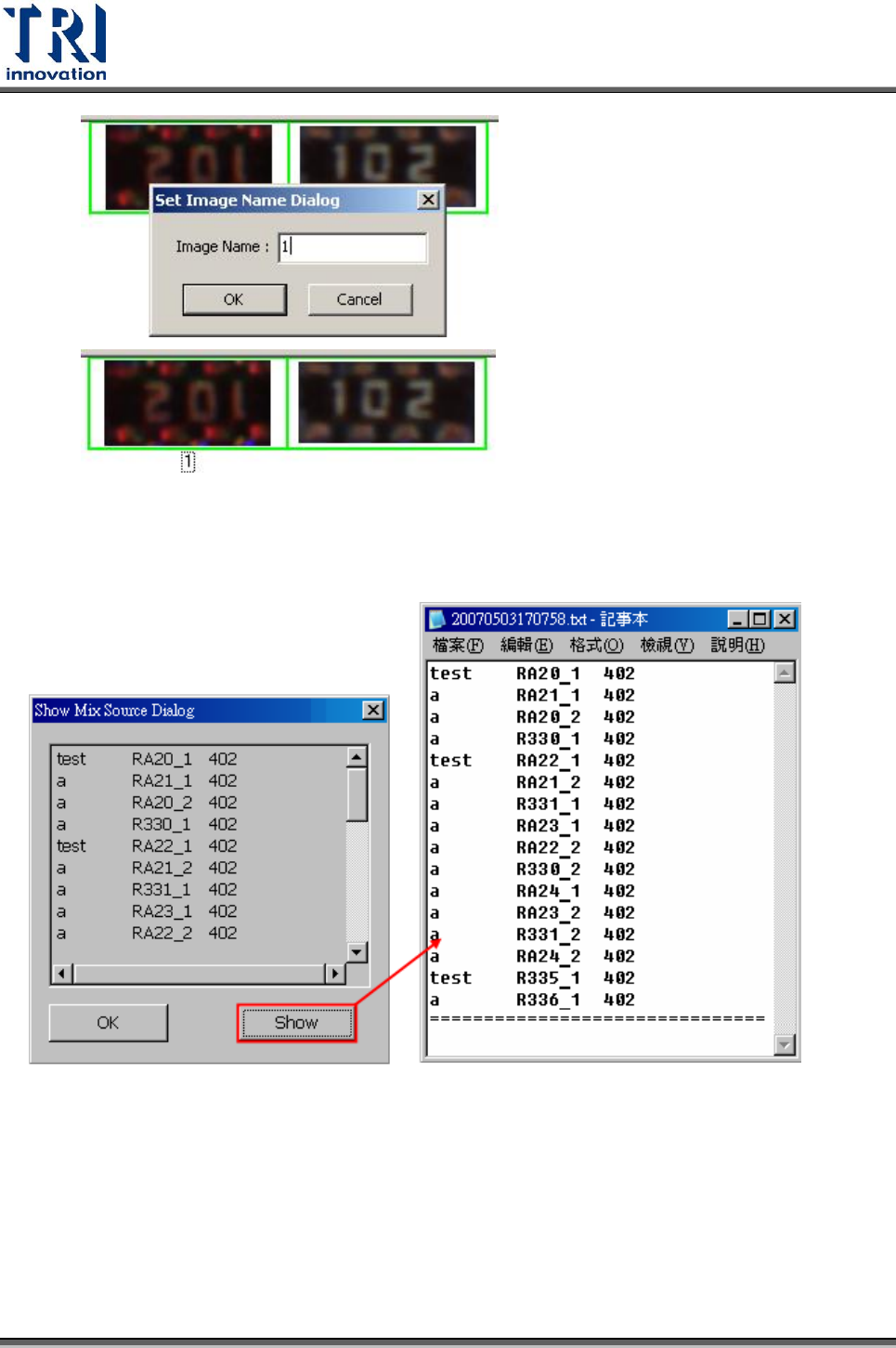

Set Name：可設定代料影像的名稱。在檢測完後會自動檢查在同 Type 內，是否
有二種以上不同名稱的代料檢測 Pass。如下圖所示，選擇此選項後，可輸入所要
的檔案名稱作為分類。
Test Research Inc.
TR7700 SII User Guide–Software 483
本功能主要是用來檢測是否有混料的情況發生。當檢測結果為 Fail 時，會跳出以
下之視窗。
Retrain ：對於所選擇的代料影像進行重新學習的動作。
