Test Research Inc.
TR7700 SII User Guide–Software 185
3.5.11 檢測前擷取電路板全圖
可以指定在檢測前先擷取電路板全圖影像至指定的資料夾。系統會在啟動功能後在每
次檢測找 FM 之前，執行 Capture Map，將掃下的 8X8 大圖，依 Barcode 或日期時間
存在使用者指定的目錄下, 是否啟動及指定目錄皆依機台存在註冊表內。當選擇功能後，

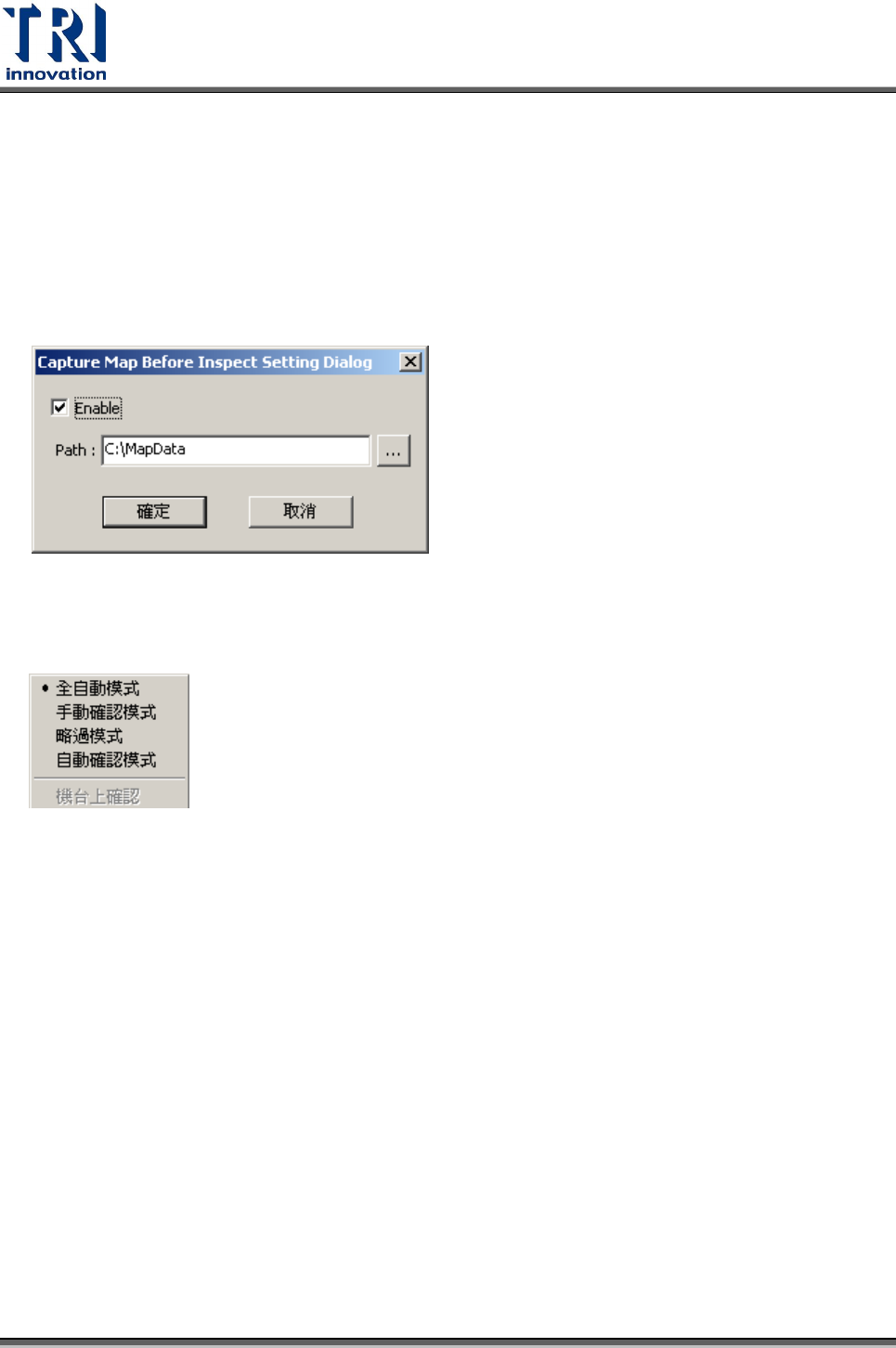

會出現以下視窗，勾選[Enable]開啟功能設定，然後在 Path 下指定圖檔存取的目錄。
3.6 操作
3.6.1 全自動模式
檢測後直接將結果輸出，並接著進行下一片電路板檢測。
3.6.2 手動確認模式
檢測後畫面停留在結果顯示畫面，需經人員確認電路板為通過或瑕疵板後才進行下一
片電路板檢測。
3.6.3 略過模式
檢測結果一率輸出為「Pass」。
Test Research Inc.
186 TR7700 SII User Guide–Software
3.6.4 自動確認模式
檢測後將直接將結果輸出，並接著進行下一片電路板檢測，且電路板瑕疵點位置圖放
大兩倍，直到下一片電路板的檢測結果出來為止。此功能可以提供線上作業人員利用
此圖示，直接比對確認電路板是否有瑕疵。
3.6.5 機台上確認
此功能只有在選擇[手動確認模式]時才可使用。原本資料會傳送至維修站，且由作
業人員在維修站上進行確認動作，勾選此選項後，人員需在機台上直接確認元件檢
測結果，傳送到維修站的資料就已經是確認過的，就不必再次確認。

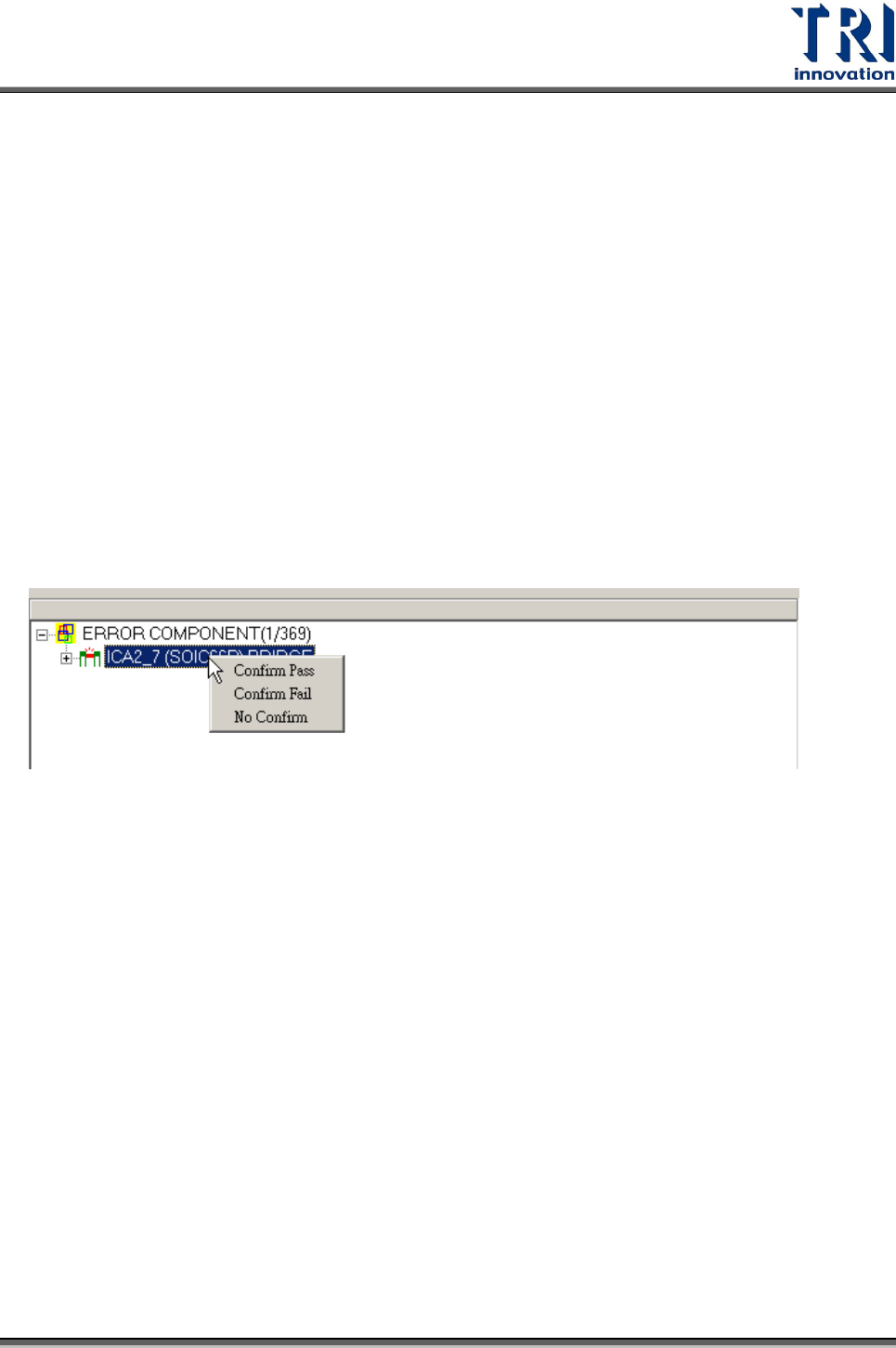

在缺點列表中按滑鼠右鍵，可以確認此缺點為通過、缺陷，或是回復不確認狀態。
也可以點選缺點後，按鍵盤[F8]表示[Confirm Pass]，[F7]表示[Confirm Fail]，[F6]
表示[No Confirm]。只要按下[確認正常板]按鈕的話，不論對於每一個元件缺點的個
別確認為何，一率以[Rpass]傳至維修站，其中不確認者會依整片電路板確認的結果
為結果。
Test Research Inc.
TR7700 SII User Guide–Software 187

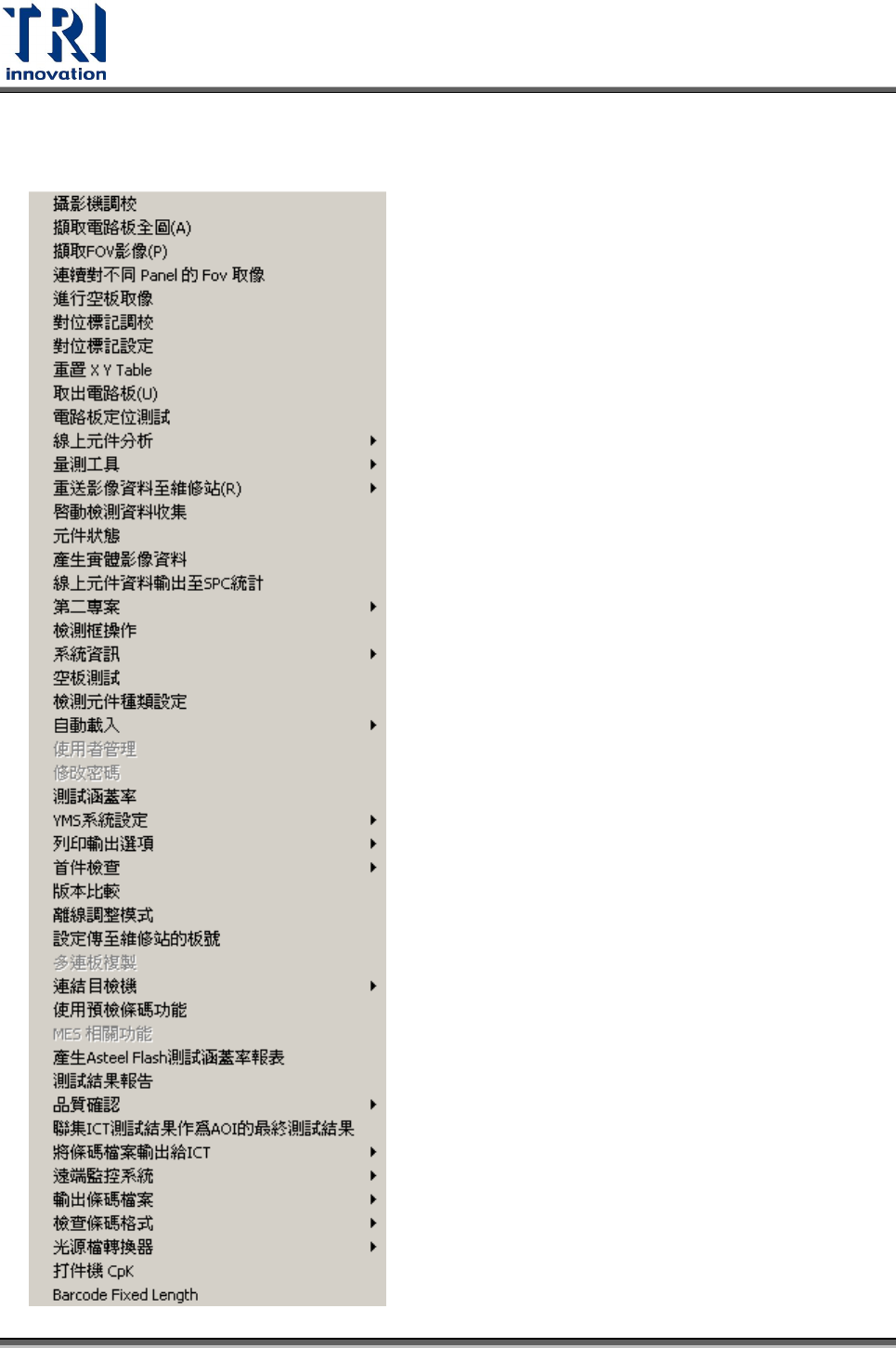

3.7 工具
