Test Research Inc. TR 7700 S II User Guid e – Softwar e 493 重置統計結果 (Reset Yield Count) ：將統計結果欄位的數據歸零。 不顯示統計結果 (Disable Fail Count) ：不顯示出瑕疵板統計欄位。 重置統計結果 (Reset Fail Count) ：將瑕疵板統計的統計數據歸零。 顯示檢測 / 顯示錯誤 (Display Test/Display…

100%1 / 630
Test Research Inc.
492 TR7700 SII User Guide–Software
[HKEY_LOCAL_MACHINE\SOFTWARE\TRI]路徑下)，參數值[SaveTop10FailImage]設
定為 1 時，系統會儲存前 10 名不良元件上一次檢測為不良的影像。可直接點選元件
名稱，在 FOV 影像區域檢視儲存的影像。
Fine Tune Mode：切換至顯示[Fine Tune Mode]。
不顯示統計結果(Disable Yield Count)：不顯示出統計結果欄位
Test Research Inc.
TR7700 SII User Guide–Software 493
重置統計結果(Reset Yield Count)：將統計結果欄位的數據歸零。
不顯示統計結果(Disable Fail Count)：不顯示出瑕疵板統計欄位。
重置統計結果(Reset Fail Count)：將瑕疵板統計的統計數據歸零。

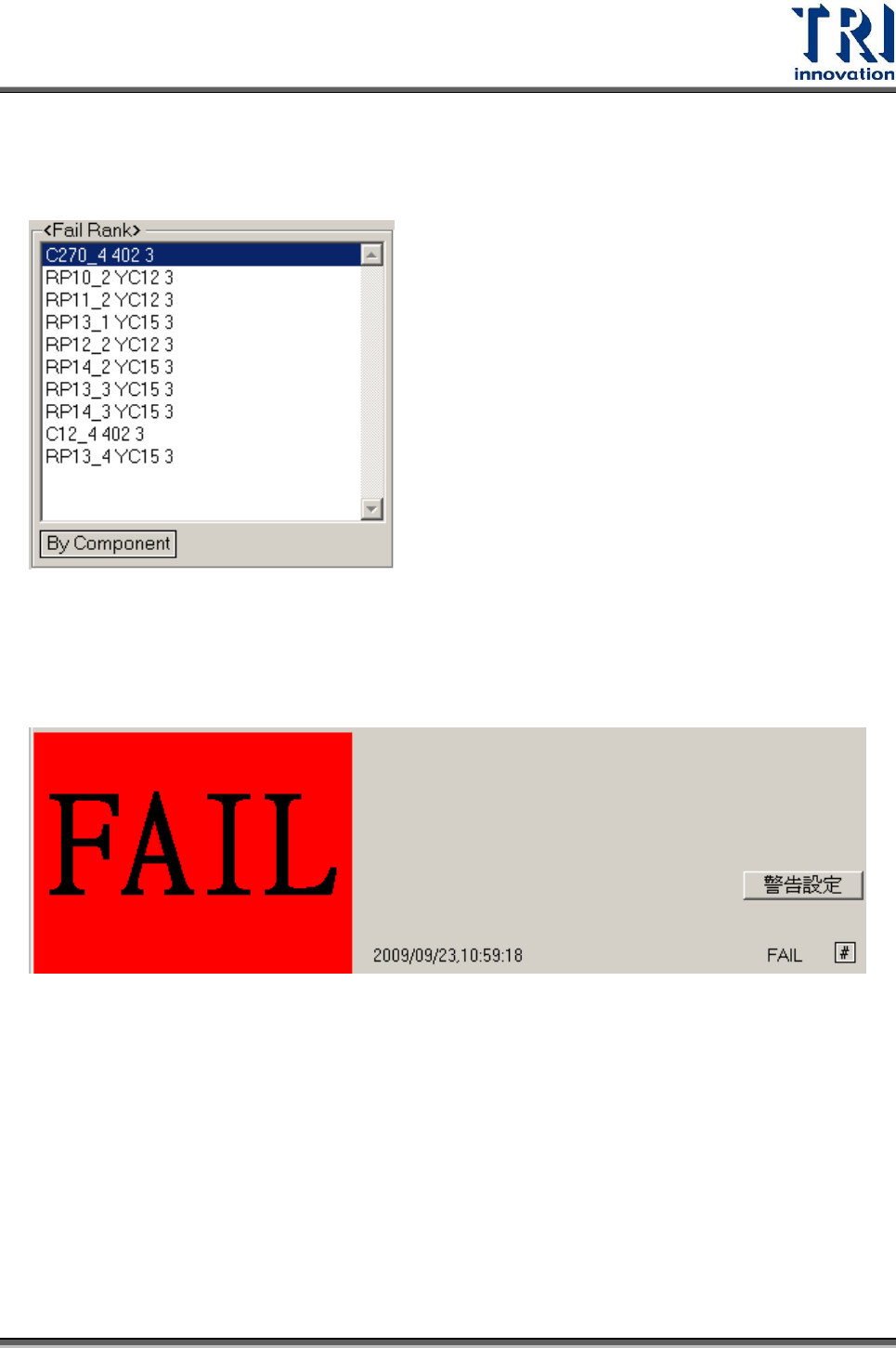

顯示檢測/顯示錯誤(Display Test/Display Fail)：圖示區顯示[TEST]圖樣亦或[PASS]、
[FAIL]圖樣。
儲存專案(Save .pre)：儲存程式
確認正常板(Confirm PASS)：確認這片板子為通過。
確認瑕疵板(Confirm FAIL)：確認這片板子為缺陷板。
結束(Close&Stop)：關閉檢測視窗。
可在[C:\aoi]資料夾下加入[dbc.bmp]使得在檢測 Fail 的時候，在結果視窗上的
[TEST]圖樣顯示成[dbc.bmp]的圖。此功能須配合在結果視窗中使用[顯示檢測]選項。
Test Research Inc.
494 TR7700 SII User Guide–Software
可在登錄檔([開始/執行]鍵入[regedit]後按[確定])，在
[HKEY_LOCAL_MACHINE\SOFTWARE\TRI]路徑中增加 DWORD 值
[ConfirmPassIsPassBoard]，設定為 1 時，檢測完畢後按[確認正常版(Confirm Pass)]
會將這次檢測判定為正常板，其統計數值會跟著改變。
若在 Confirm Mode 下，當檢測完畢時，按下[F7]按鈕，可對於本片板子不出板再
檢測一次。
在本視窗下按[F3]，會出現以下視窗，供使用者勾選在結果視窗下要顯示的項目。
Yield Statics：選擇顯示或隱藏其指定的統計數據。
Fail Statistic：是否顯示瑕疵版統計欄位。
Fail Rank .Amount：設定 Fail Rank 顯示的個數。
Inspection Box Fail Rate：會在 Result Tree 顯示不良檢測框佔的比例。
