Test Research Inc.
TR7700 SII User Guide–Software 413

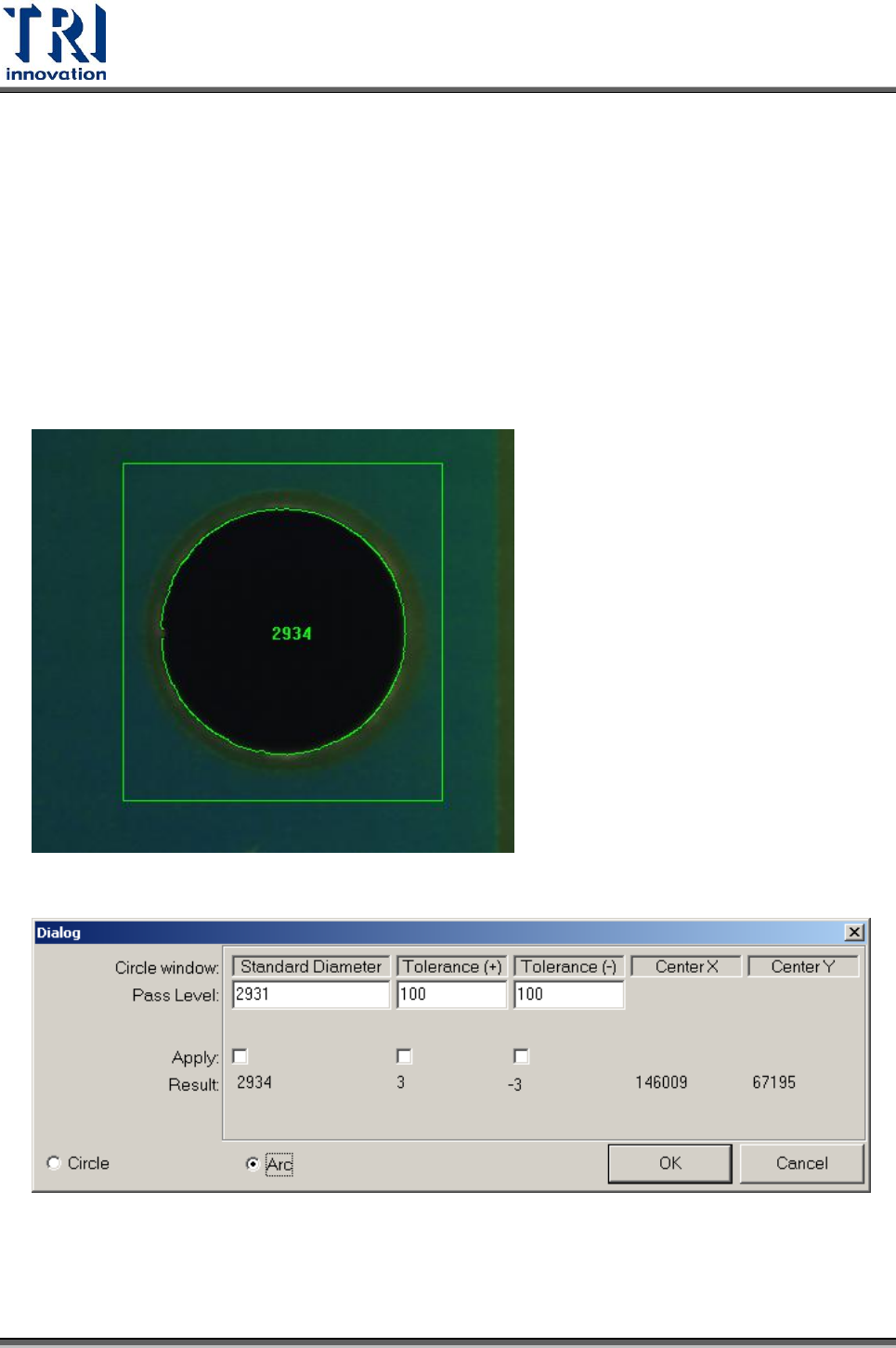

參數說明：
Standard Diameter：設定直徑的標準尺寸(單位為 um)
Diameter：經過補償係數修正後所計算出來的直徑(單位為 um)。更改 Pass Level 後，
將計算出一補償係數 α。之後所量測的尺寸，皆會乘上此係數 α。
Tolarance(+)：直徑變化正容許值，單位為 micron。
Tolarance(-)：直徑變化負容許值，單位為 micron。
Roundness：真圓度，為圓的最大半徑減最小半徑差值，單位為 micron。

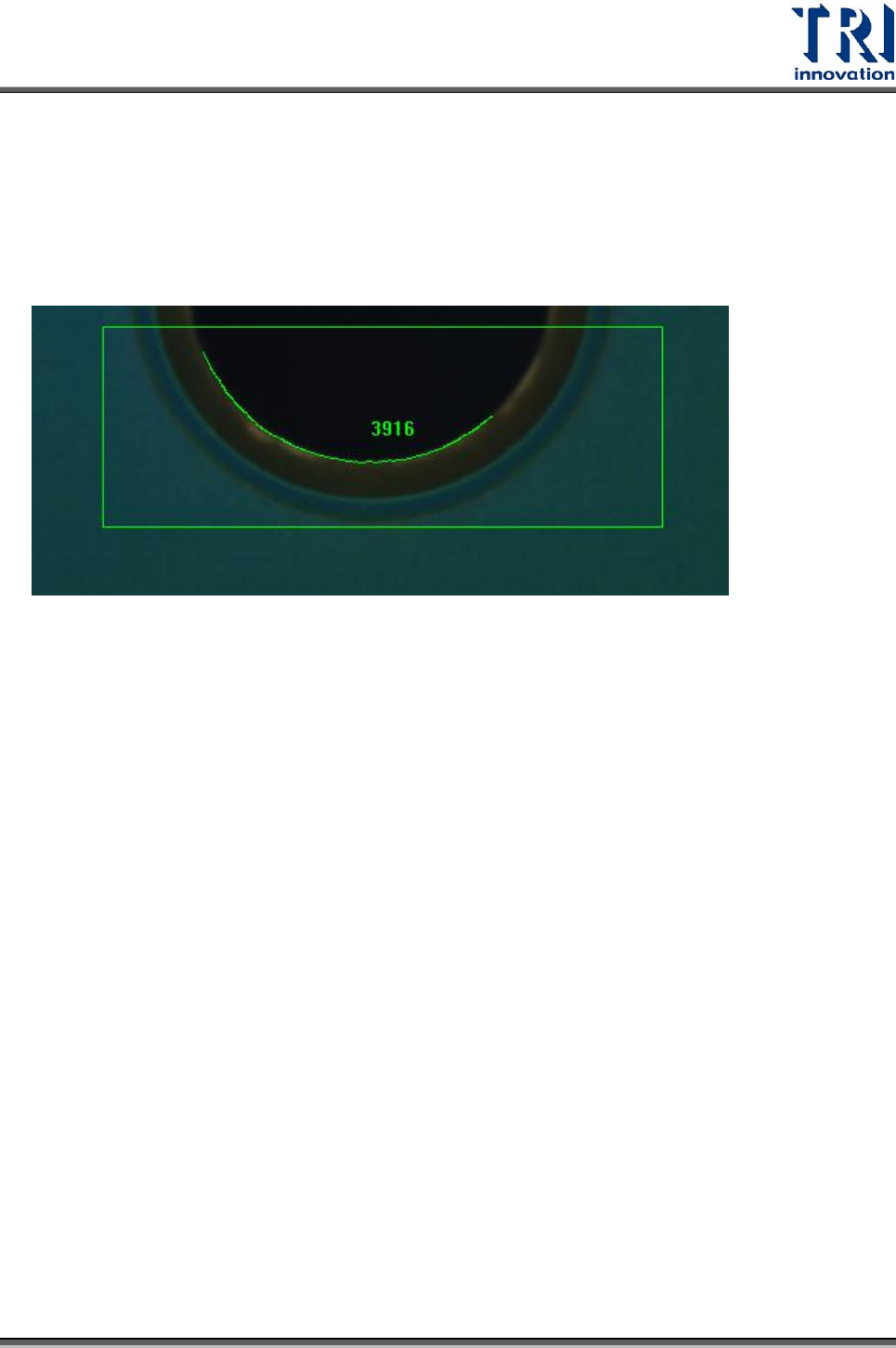

弧(Arc)的介面：
參數說明：
Standard Diameter：直徑標準尺寸，單位為 micron。
Test Research Inc.
414 TR7700 SII User Guide–Software
Tolarance(+)：直徑變化正容許值，單位為 micron。
Tolarance(-)：直徑變化負容許值，單位為 micron。
Center X：圓心 CAD X 座標，單位為 micron。
Center Y：圓心 CAD Y 座標，單位為 micron。
4.10.2.18 Color Bar Window
用來檢測電阻上的色環代碼。
4.10.2.19 Barcode
用來解 2D 條碼。當檢測框無法解出條碼時，會報 Fail。

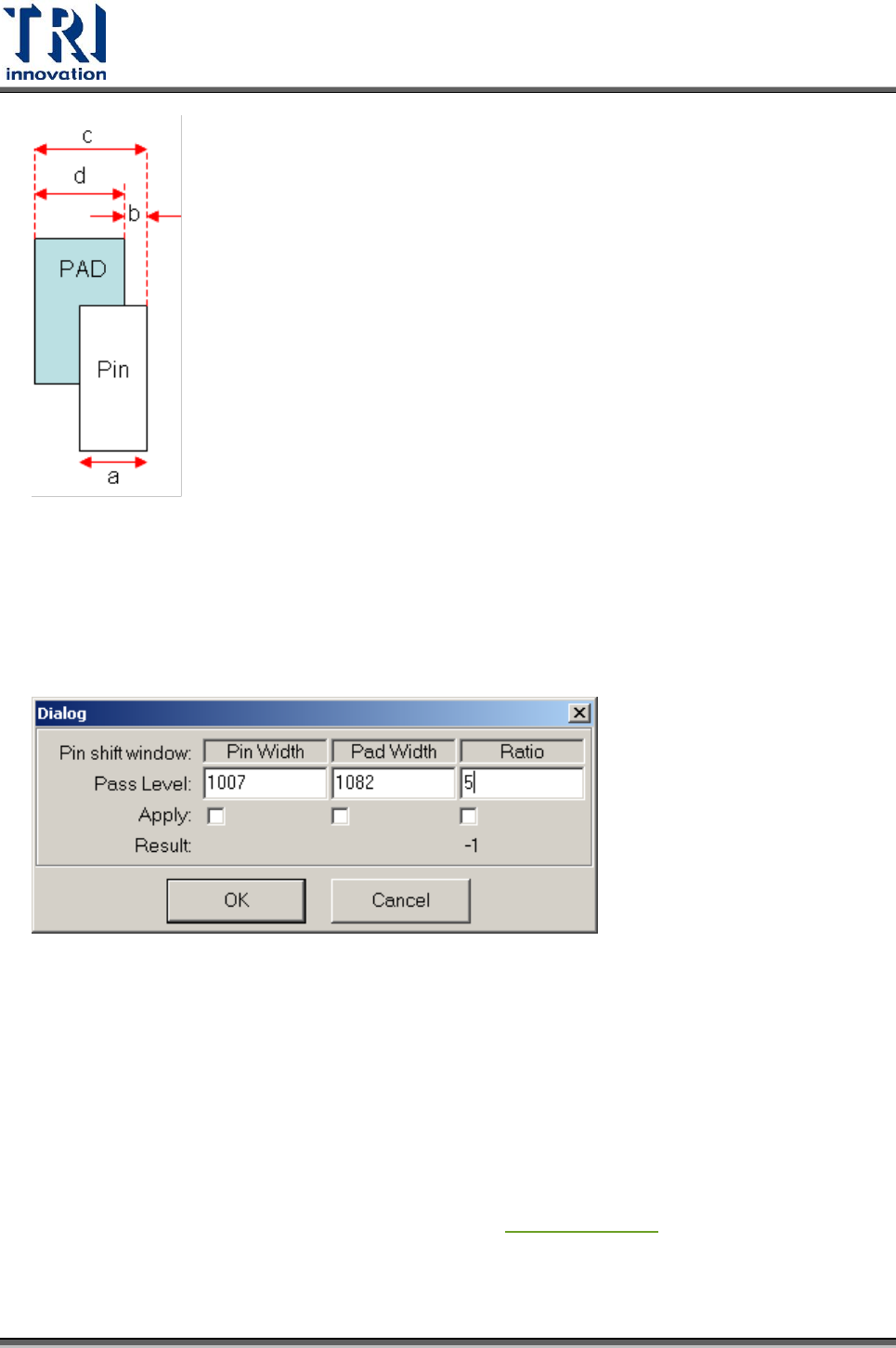

4.10.2.20 Pin Shift Window
根據 Pad 的位置來來檢測 Pin 框的位移量。其計算原理如下：
計算 a、c 與 d 的值。
a(PinWidth)與 d(Pad Width)經由教導(train)獲得。
c 利用 Pin Shift Inspection Window 獲得。
