Test Research Inc. TR 7700 S II User Guid e – Softwar e 509 %01# W CSR07020**\ r  W 表示 Write ， 0 表示 ON 讀取剛剛寫入的值作確認 %01# R CSR0702**\r  R 表示 Read ， PLC 應該會回傳 %01#RC 0 20 ， 0 表示 OFF 注意事項  註冊碼 ConnectToMagazine = 1  註冊碼…

Test Research Inc.

508 TR7700 SII User Guide–Software

7.6 不顯示[Communicate Table Wait]訊息

可在登錄檔中新增一 DWORD 參數[hidewaitboardinmsg] = 1，使得系統在等待進板時

不顯示[Communicate Table wait]訊息。

7.7 限制代料的數目

可在登錄檔中新增一 DWORD 參數[alternativecount] 來控制代料的最大數目。

7.8 發送訊號給 Hella-Samlip Magazine

在待測板檢測結果為 Fail 的時候，送訊號給 Hella-Samlip Magazine。

版本：TRAOI 3.9 Beta 2009/12/02 以後的版本

1. 功能說明

AOI 主程式檢測出待測板狀態為 FAIL 的時候，依序送給韓國 Halle-Samlip Magazine

下面三個訊號

 N.G PCB Out Signal(R702) On (PCPLC)

%01#WCSR07021**\r  W 表示 Write，1 表示 ON

讀取剛剛寫入的值作確認

%01#RCSR0702**\r  R 表示 Read，PLC 應該會回傳 %01#RC120，

1 表示 ON

 N.G PCB Information Data Set (DT10000 ~10099) (PCPLC)

%01WDD1000010003YYYYMMDDHHMMSS99**\r

 W 表示 Write, 10000 / 10003 表示寫入 PLC 暫存器(10000~10003),

 YYYYMMDDHHMMSS 表示待測板檢測時間

讀取剛剛寫入的值作確認

%01RDD1000010003**\r  R 表示 Read

 N.G PCB Out Finish (R702) Off (PCPLC)

Test Research Inc.

TR7700 SII User Guide–Software 509

%01#WCSR07020**\r  W 表示 Write， 0 表示 ON

讀取剛剛寫入的值作確認

%01#RCSR0702**\r  R 表示 Read， PLC 應該會回傳 %01#RC020 ，

0 表示 OFF

注意事項

 註冊碼 ConnectToMagazine = 1

 註冊碼 ConnectToMagazineComport = 9  根據客戶端的 Magazine RS232 COM，目

前預設為 9

 設定 Magazine RS232 COM Port 請不要和下列 AOI 機台常用 COM Port 衝突。目前

TRAOI 有使用的 RS232 COM 有 COM2 (PLC), COM3 (H/WBarcode), COM4 (Dual

H/W Barcoder), COM6 (Handy Barcoder), COM8 (PLC)

使用說明

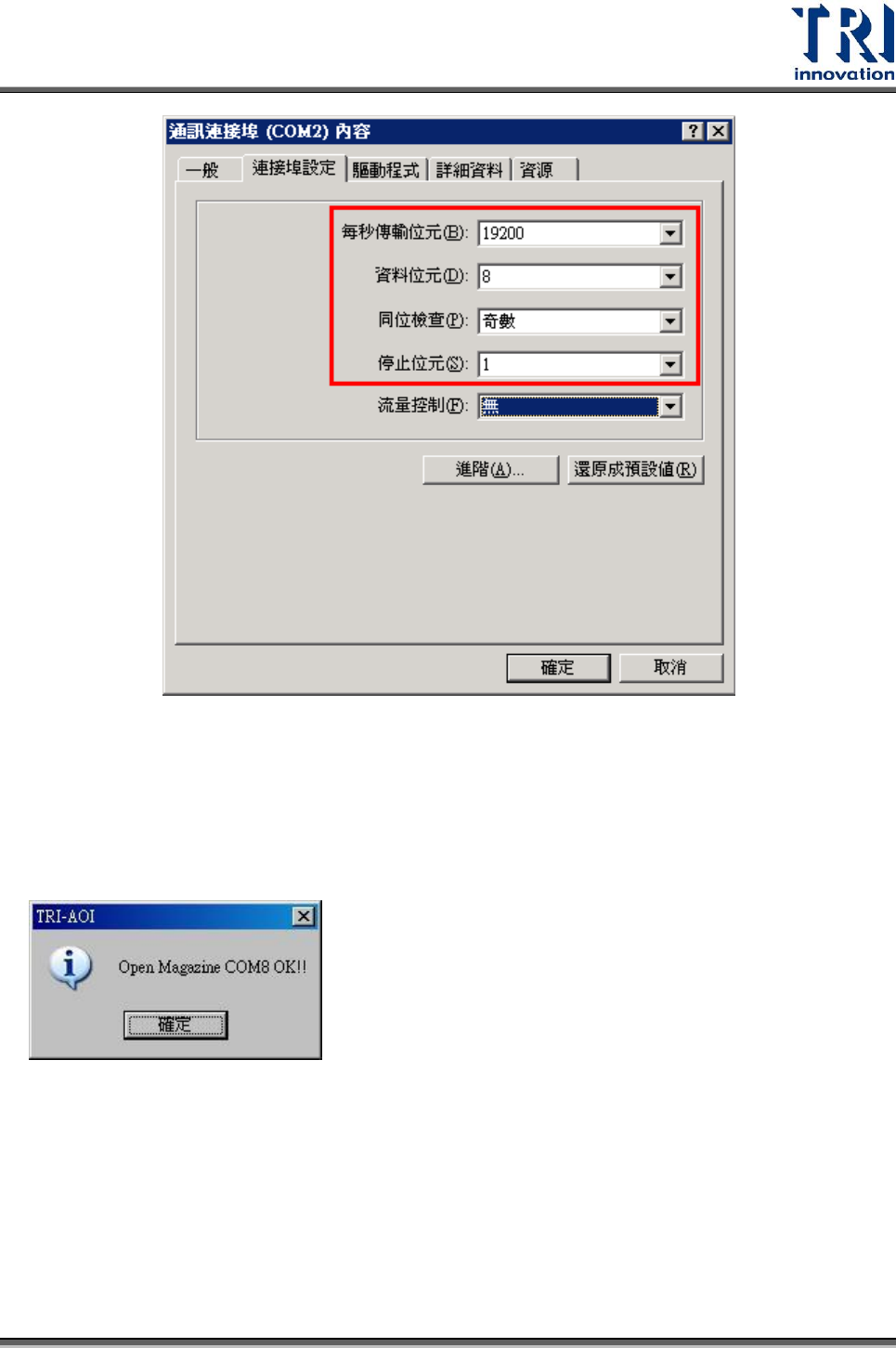

Step4. 設定 Magazine 和 AOI 機台的 RS232 COM Port 通訊協定為

BaudRate = 19200, Data Bits = 8, Parity = Odd, Stop Bits = 1。

Test Research Inc.

510 TR7700 SII User Guide–Software

Step5. [ConnectToMagazine]設成 1，表示啟動和 Magazine 連線的功能。

Step6. [ConnectToMagazineComport ]設成 Magazine 連接機台的 COM Port。

Step7. 如果啟動此功能，又跟 Magaine 連線成功會出現下列訊息。

Step8. 如果啟動此功能，又跟 Magaine 連線失敗會出現下列訊息。
