Test Research Inc. TR 7700 S II User Guid e – Softwar e 219 3.7.26 測試涵蓋率顯示測試涵蓋率報告如下圖所示，系統會自動計算元件以及 PAD 的測試涵蓋率。且顯示出沒有 [Missing] 框的元件、含有沒有被檢測的 PAD 的元件，以及沒有檢測的元件。  Save File ：可以把報表輸出成文字檔格式。

Test Research Inc.

218 TR7700 SII User Guide–Software

 刪除：選擇一使用者後，按下[刪除]按鈕即可刪除使用者。

 更改：選擇一使用者後，按下[更改]按鈕即可更改該使用者的權限。

3.7.25 修改密碼

如同[使用者管理]功能，需在登錄檔新增一 DWORD 值[LoginFlag]且內容設定為[1]才

能開啟使用。進入此選項可以修改該使用者的密碼。

Test Research Inc.

TR7700 SII User Guide–Software 219

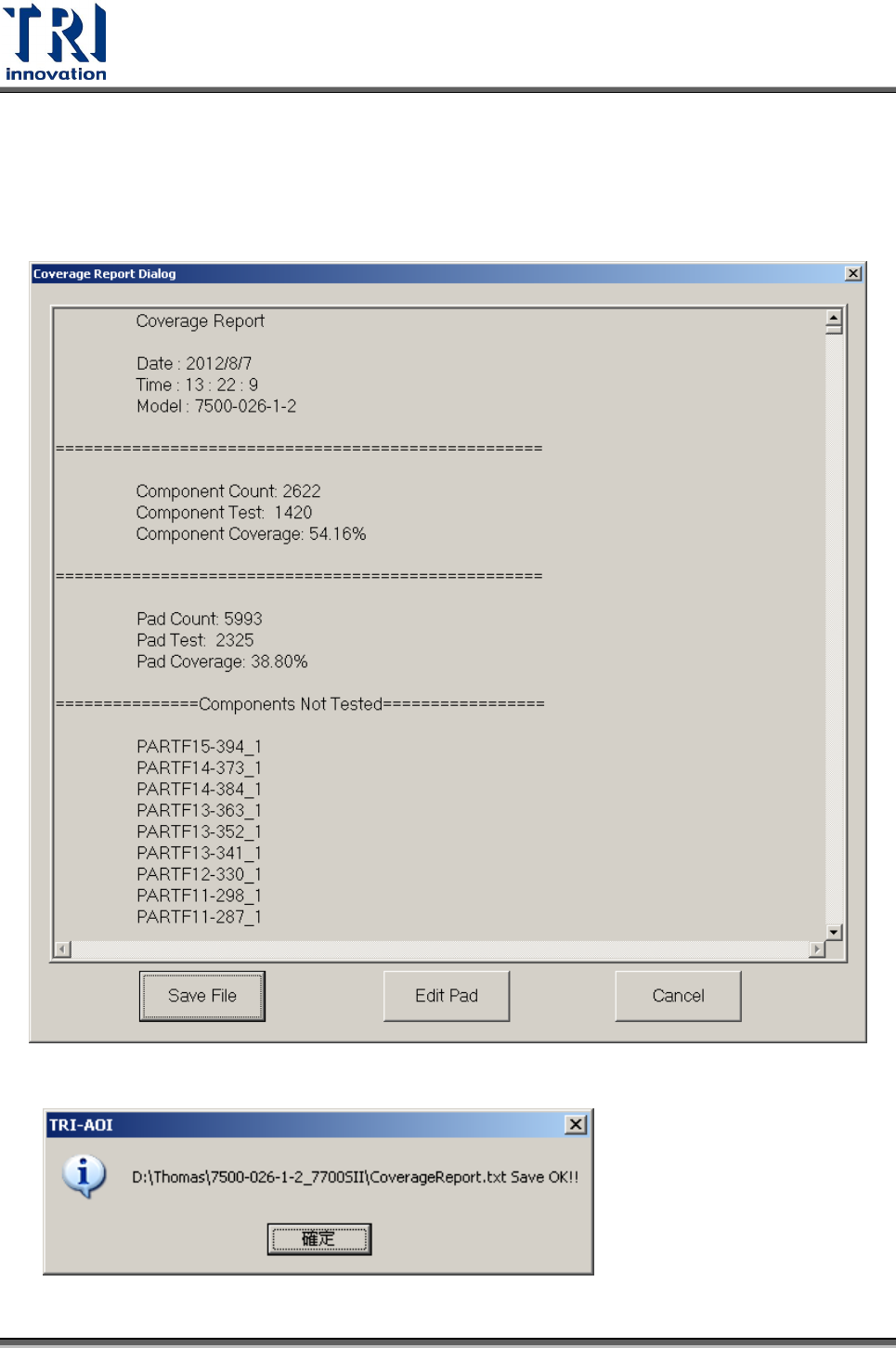

3.7.26 測試涵蓋率

顯示測試涵蓋率報告如下圖所示，系統會自動計算元件以及 PAD 的測試涵蓋率。且顯

示出沒有[Missing]框的元件、含有沒有被檢測的 PAD 的元件，以及沒有檢測的元件。

 Save File：可以把報表輸出成文字檔格式。

Test Research Inc.

220 TR7700 SII User Guide–Software

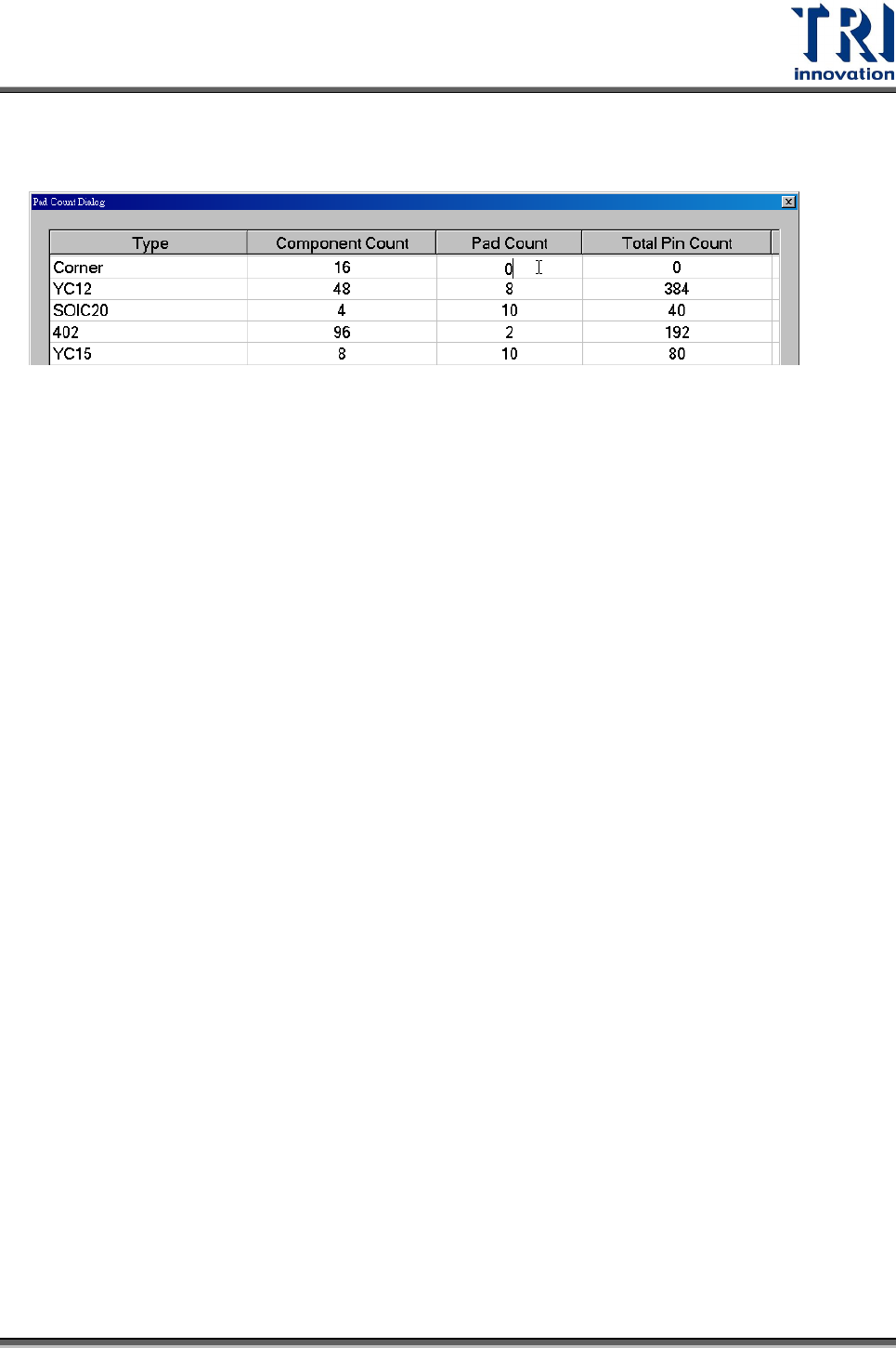

 Edit Pad：可以直接點選[PAD Count]欄位修改 PAD 數。PAD 的預設值為系統依據

該類型元件資料庫(Library)中[Pin]框的數目自動計算。

 Cancel：關閉並結束此視窗

 HTML 格式之測試涵蓋率報告

檢視較詳細的測試涵蓋率報告，內容如下說明。

 所需檔案：使用者在產生報告前，需先把[C:\AOI\Coverage Report.html]、

[C:\AOI\Coverage Report.xsl]、[C:\AOI\Coverage Report ByComponentType.xsl]

以及[C:\AOI\ Coverage Report ByComponent.xsl]這四個檔案複製到現在這個程式

所在的目錄下。

 產生步驟：開啟欲產生報告的程式後，選擇[工具(Utilities)/測試涵蓋率

(Coverage Report)]，並按下[Save File]按鈕，系統除了輸出文字檔外，亦會輸出

名為的[Coverage Report.xml]檔案。接著到程式所在的目錄下，使用[Internet

Explorer]開啟[Coverage Report.html]檔案即可觀看測試涵蓋率報告。

 報告格式：報告分為兩層，第一層包含缺點列表及總表。在總表的元件類型上以

滑鼠左鍵點兩下，可以進入第二層視窗觀看該類型元件的詳細資料。
