TR7700_SII_Software_ch_v4-6.pdf - 第462页
Test Research Inc. 448 TR 7700 S II User Guid e – Softwar e
Test Research Inc.
TR7700 SII User Guide–Software 447

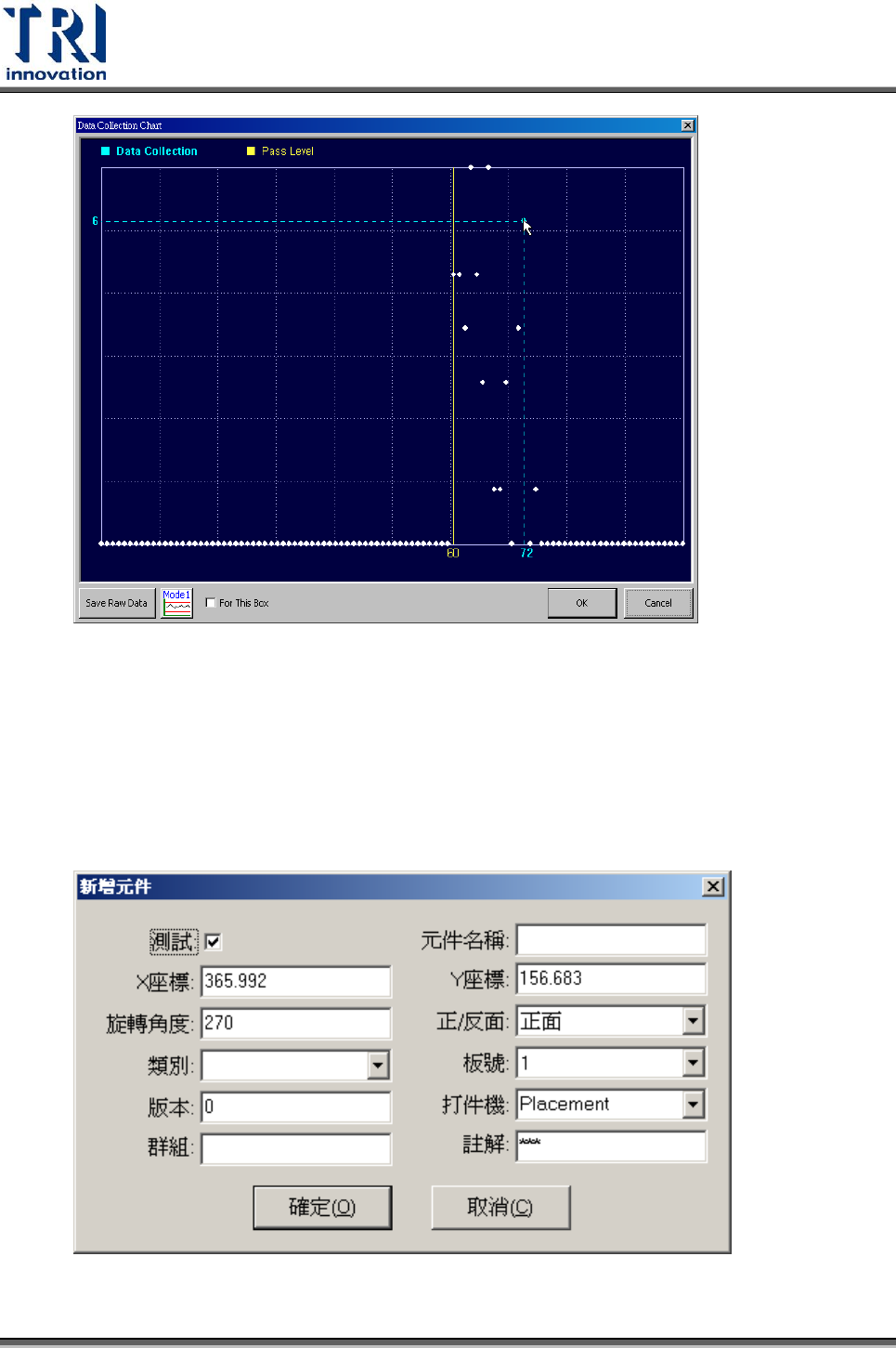

勾選[For This Box]表示只繪出所點選該顆元件的檢測結果。
點選[Mode2]按鈕，可以以第二種圖形表示檢測結果。橫軸為分數，縱軸為
次數，圖形顯示了檢測結果為該分數的檢測次數。在本圖中亦可以拖曳黃線
直接更改比對條件。
Test Research Inc.
448 TR7700 SII User Guide–Software
Test Research Inc.
TR7700 SII User Guide–Software 449
29. 儲存影像：將目前這張 FOV 影像儲存到與本程式所儲存的資料夾下，檔案以日時
分秒命名。
30. 讀取影像：可以瀏覽路徑並載入其他已存在的 FOV 影像。此影像載入後僅供檢視
用，並不會儲存在程式當中。
31. New Component：在 FOV 中增加一個新的元件。點選後會出現以下視窗，輸入
相關資訊後即會產生新的元件。
