Test Research Inc. 512 TR 7700 S II User Guid e – Softwar e 2. AOI 主程式流程說明
Test Research Inc.
TR7700 SII User Guide–Software 511
如果發生問題，請將註冊碼 [ConnectToMagazine_LogAnswer ]設成 1，
然後再執行一次有問題的動作後，將[C:\\AOI\\Log]資料夾下的 Log 檔
寄回。
7.9 將 SupportPin 高度資訊存入專案檔中
版本：TRAOI 3.9 以後的版本 (PLC 版本 2.35 以後)
1. 功能說明
PLC 必須啟動 Support Pin 的功能。

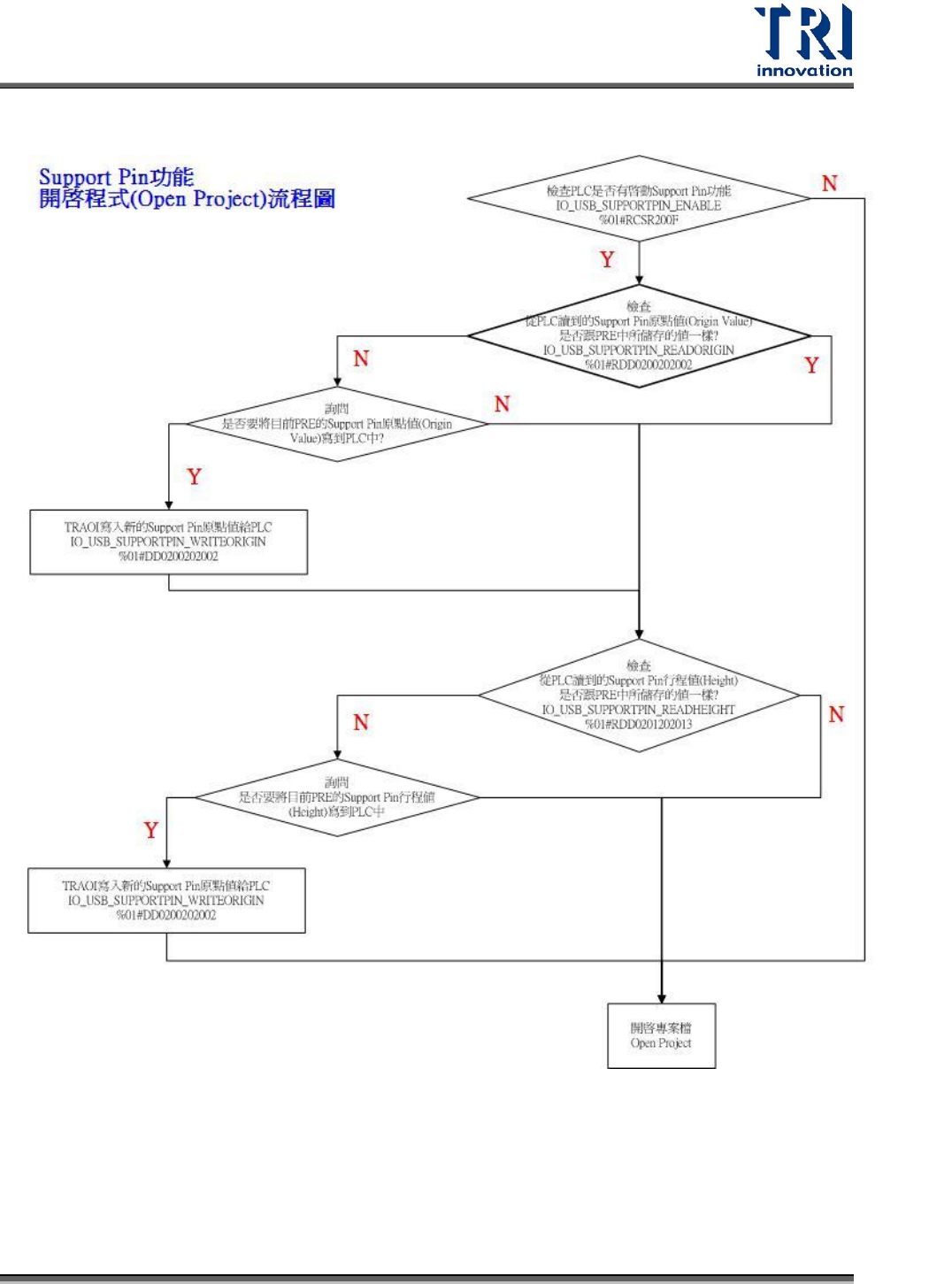

AOI 主程式在開檔的時候，詢問是否要將專案(*.PRE)檔案中所儲存的 Support Pin
原點(Origin)和行程(Height)套用到 PLC 中。

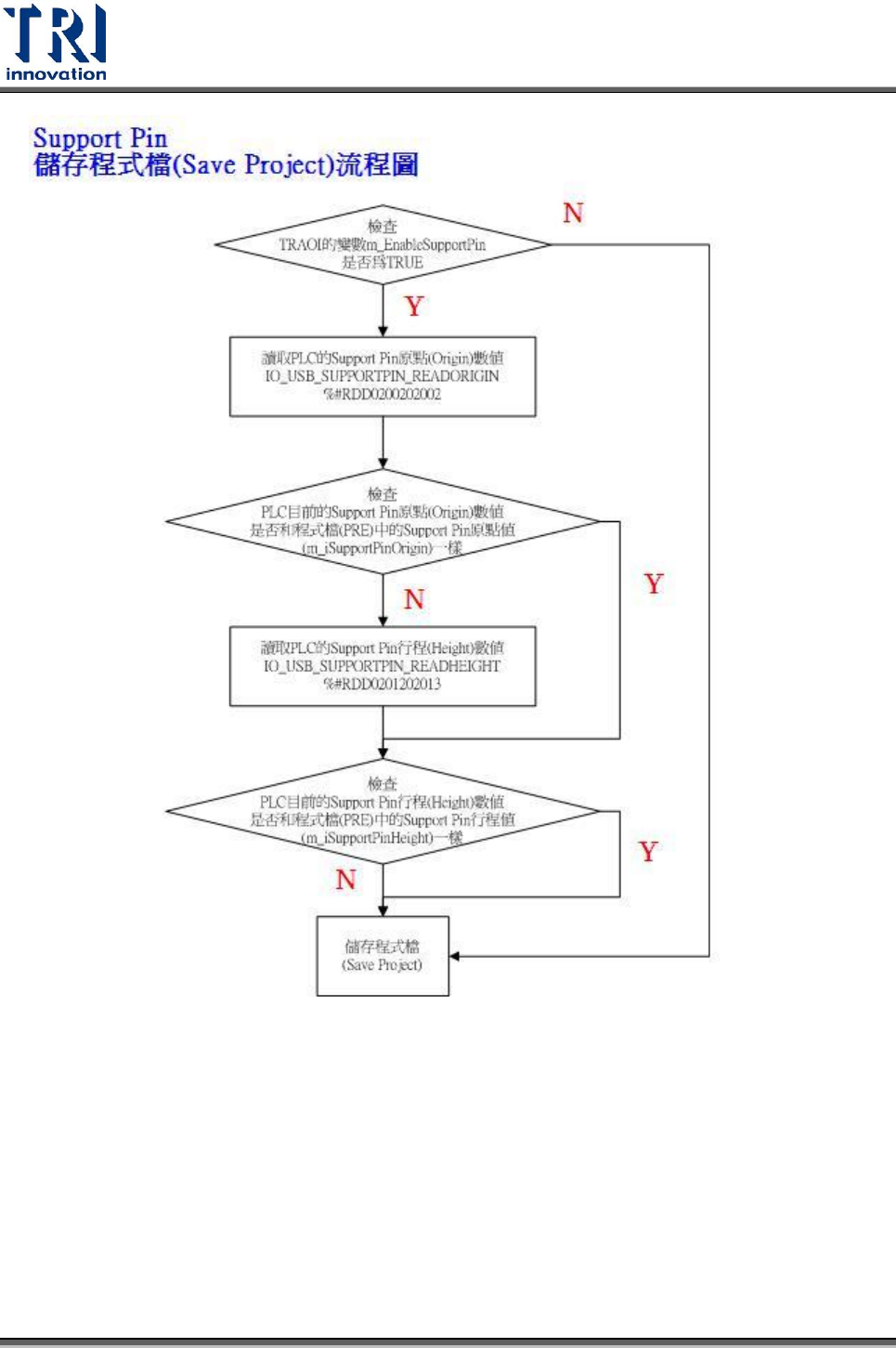

AOI 主程式在存檔的時候，詢問是否要將目前 PLC 的 Support Pin 原點(Origin)和行
程(Height)儲存到專案檔(*.PRE)中。
Test Research Inc.
512 TR7700 SII User Guide–Software
2. AOI 主程式流程說明
Test Research Inc.
TR7700 SII User Guide–Software 513
PLC 頁面說明
Step9. 兩秒內連續按下左上角及右上角之隱藏鍵。
