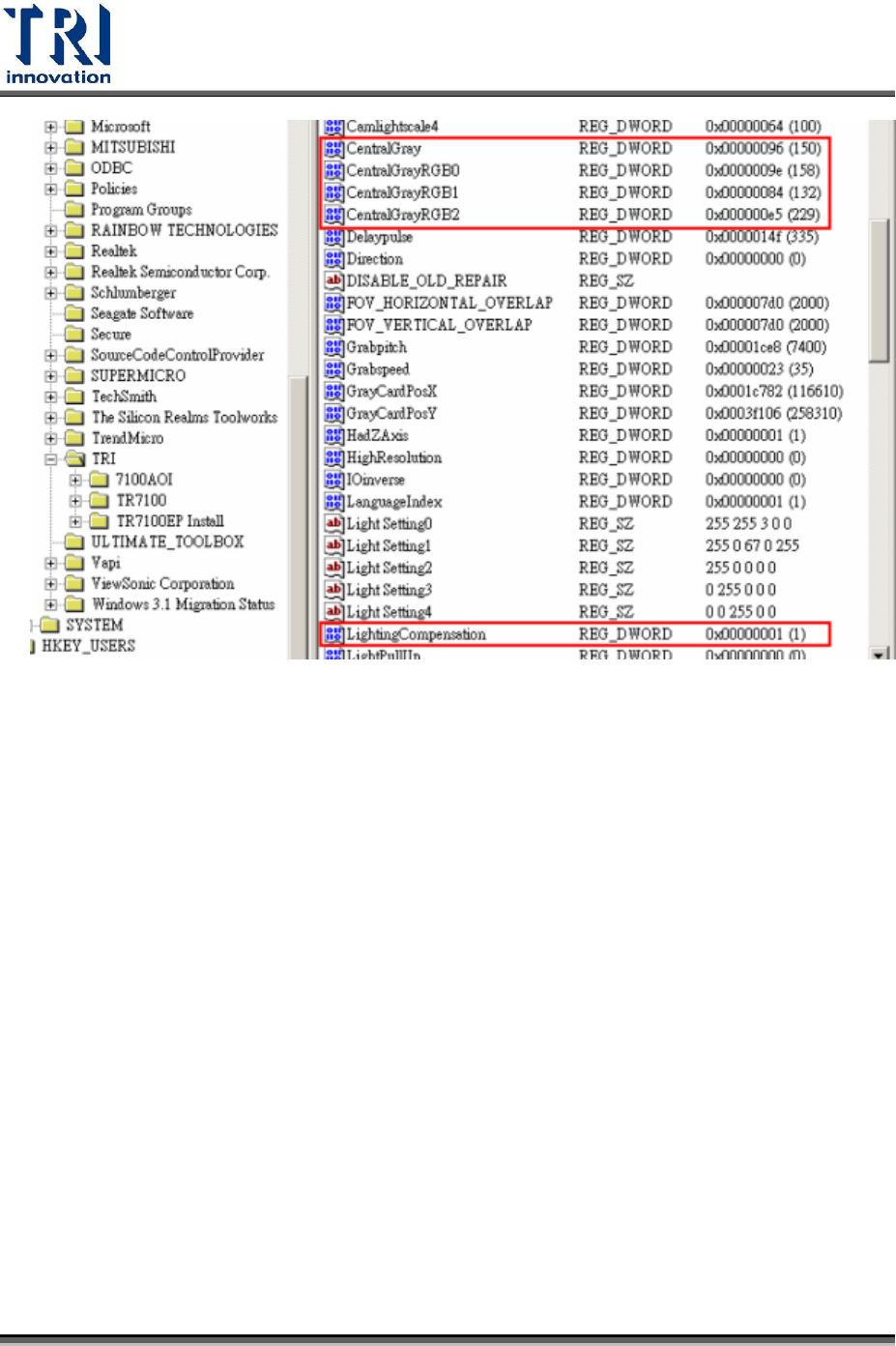

Step4. 開啟 AOI 主程式且進入[Utilities/Camera Alignment]視窗。
Step5. 移動 X-Y table 使得攝影機位置位於灰卡的正上方，或按[移到灰卡位置]
按鈕亦可。
Step6. 勾選[灰階(Gray Level)]選項，系統即會顯示出目前影像的灰階值。燈光
需設定為 60mA，全區亮度 128。
Step7. 按下[光源補償(Lighting Balance)]按鈕，並輸入密碼[7100]，系統即開始
進行燈光補償的動作。(注意事項：請確認攝影機擷取的影像均落在灰卡
範圍之內)。
