Test Research Inc.
400 TR7700 SII User Guide–Software
low<level<=high, level>high, level<=low：設定檢測範圍（介於設定的灰界範圍
內、大於設定大於範圍上限，或者設定小於範圍下限。
Defect Pixel Count ：系統會將符合灰階門檻值設定範圍內的畫素(pixel)標示出來，
並將其中相鄰的畫素視為同一群組。使用者可以設定當群組畫素數量高過或者低於
多少才判定為缺陷。若填入數值為 10<=Defect Pixel Count<2500 表示，若檢測出的
的群組畫素數量介於 10~2500 時，才會判定為缺陷。
Principal axis aspect ratio>：若抓出群組的長寬比大於或小於所輸入的值的話才
視為缺點。若輸入 0 表示此項目不檢測。
change to <：勾選本選項時，[Principal axis aspect ratio]參數的定義會改為小於，
即群組的長寬比小於所輸入的值的話才視為缺點。
Defect Size(um)：設定判定為 Fail 的 Defect 長邊數值(um)。需搭配 DefectNumner
使用。
DefectNumber ：設定在設定 Defect Size 內的缺陷數量容許值。需搭配 Defect
Size(um) 使用。
Short-Side Size：將 Defect Size 群組計算由長邊改為短邊長度計算。

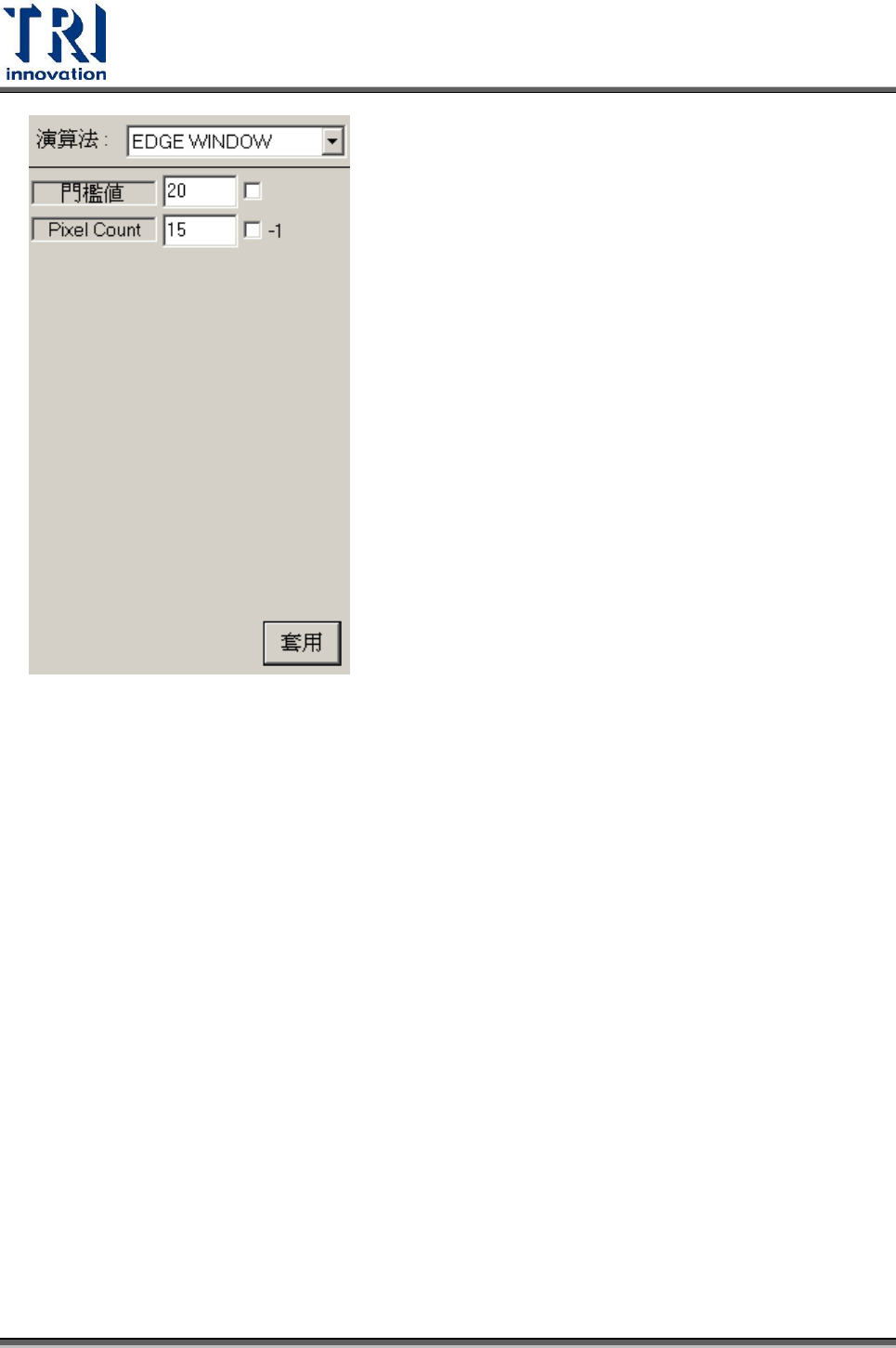

4.10.2.11 Edge Window
[Train]模式下的檢測參數設定畫面：
Test Research Inc.
TR7700 SII User Guide–Software 401
門檻值：相臨 pixel 之灰階差異門檻值。
Pixel Count：設定畫素門檻值。當檢測框範圍內合乎條件的畫素總數大於這個值，
則顯示 Fail。
4.10.2.12 Color Window
檢測所選取的範圍內是否達到所設定的 RGB 灰階分布比例。可用來檢測灰階差異不明
顯但某一 RBG 顏色差異大的位置，例如銅箔，元件的空焊及缺件。
Test Research Inc.
402 TR7700 SII User Guide–Software
[Train]模式下的檢測參數設定畫面：
