Test Research Inc. 582 TR 7700 S II User Guid e – Software 2. 當按下執行 OCR 按鈕後，會跳出字型選擇窗口，供使用者選擇某類字型以進 行文字搜尋。 3. 假設在此先以 [TRI_ ] 為開頭的標準字型搜尋一次，所以勾選 [ 只採用標準字型 庫 (Standard font-type)] ，看是否能找到相符之字型庫。
Test Research Inc.
TR7700 SII User Guide–Software 581
1. 選取所屬之元件，可利用滑鼠直接點選或由[元件表]來點選。
2. 使用萬用框將欲辨識的字元框住。
3. 按下滑鼠右鍵後選擇[新增檢測框]按鈕。
4. 在[選擇檢測方法]視窗中選取[OCR / DateCode]
5. 在 OCR 視窗中進行自動教導(Auto-Train)或手動教導(Manual-Train)。
6. 當 OCR 檢測框教導(Training)完成後，可按[檢測]做即時測試(Run-Tim
Testing)。
7. 欲刪除 OCR 檢測框時，可按滑鼠右鍵後選擇[刪除檢測框]進行刪除。
3 使用自動教導方式新增 OCR 框
1. 建立 OCR 框時，檢測框(Inspect Window)請圍繞住欲辨識的 datecode 字串(字
串文字數量需大於 2 個以上)，一般圍繞的法則如下所示：大致上在框選圍繞
datecode 字串影像時，其字串邊緣距離檢測框相距 3～5 個像素(Pixels)左右，
只可多不可少於 3 個像素。
Test Research Inc.
582 TR7700 SII User Guide–Software
2. 當按下執行 OCR 按鈕後，會跳出字型選擇窗口，供使用者選擇某類字型以進
行文字搜尋。
3. 假設在此先以[TRI_ ]為開頭的標準字型搜尋一次，所以勾選[只採用標準字型
庫(Standard font-type)]，看是否能找到相符之字型庫。
Test Research Inc.
TR7700 SII User Guide–Software 583

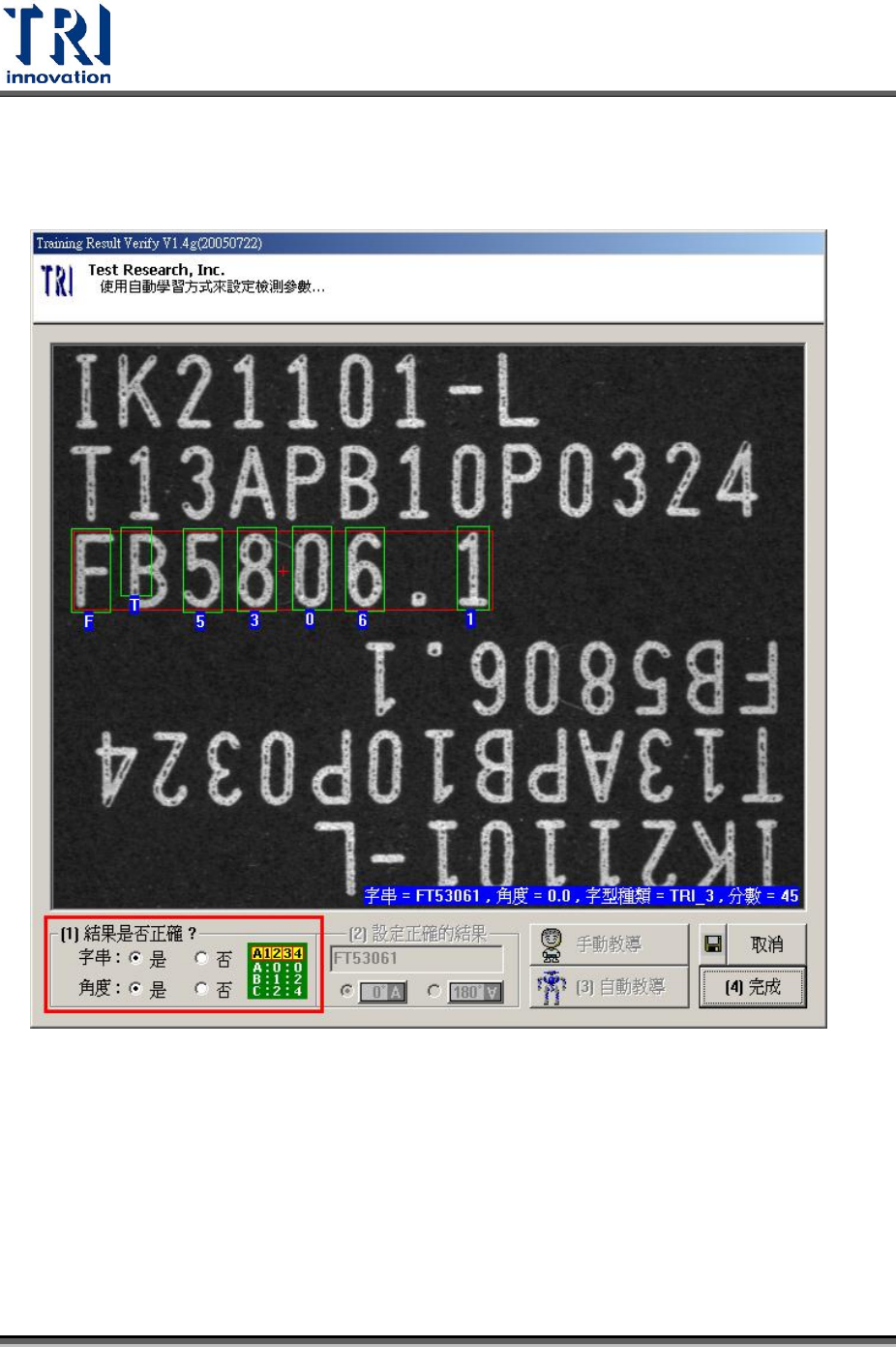

4. 辨識後會顯示一對話視窗[Training Result Verify]，在視窗左下角會尋問[結果
是否正確? (Result is correct ?)]，使用者可依辨識的字串 Code 是否正確、
Angle 角度是否正確來進行修改。
5. 有時會因某種字型內的一些數字或字母相似而被找出來，但有些會辨識不出來，
表示此字型不符合欲辨識的 datecode 字型，當 datecode 字串不對時，需選擇
[否(No)]，並在[設定正確的結果(Setting Correct Data)]欄內，輸入正確的
datecode 字串，或選擇正確的角度(一般系統會自動辨判正確的角度給使用者，
除非有例外情況…)。輸入完字串資訊後，按下[自動教導(Auto Train)]按鈕，
