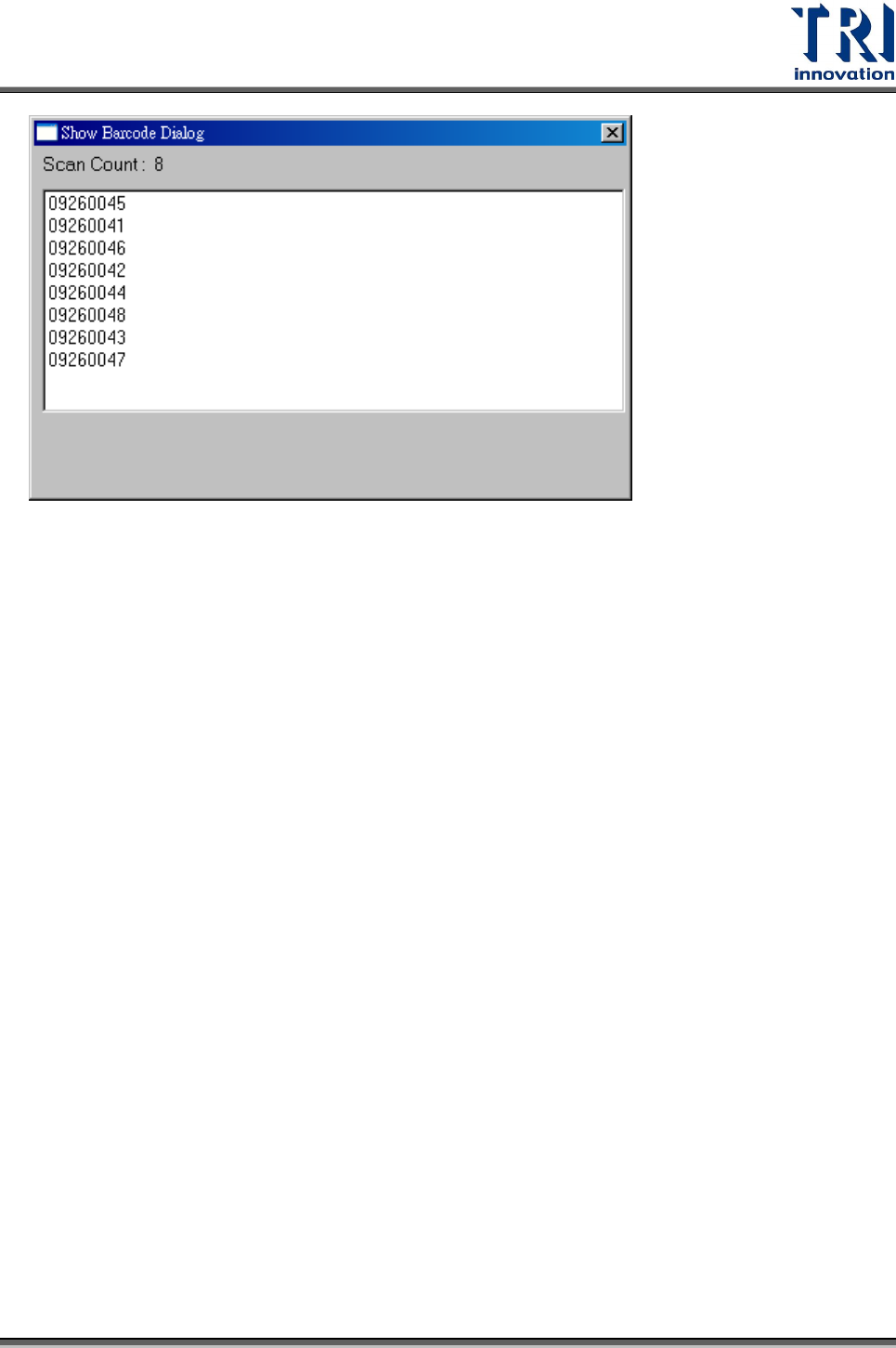

Step3. 硬體條碼器依序刷到 09260047, …

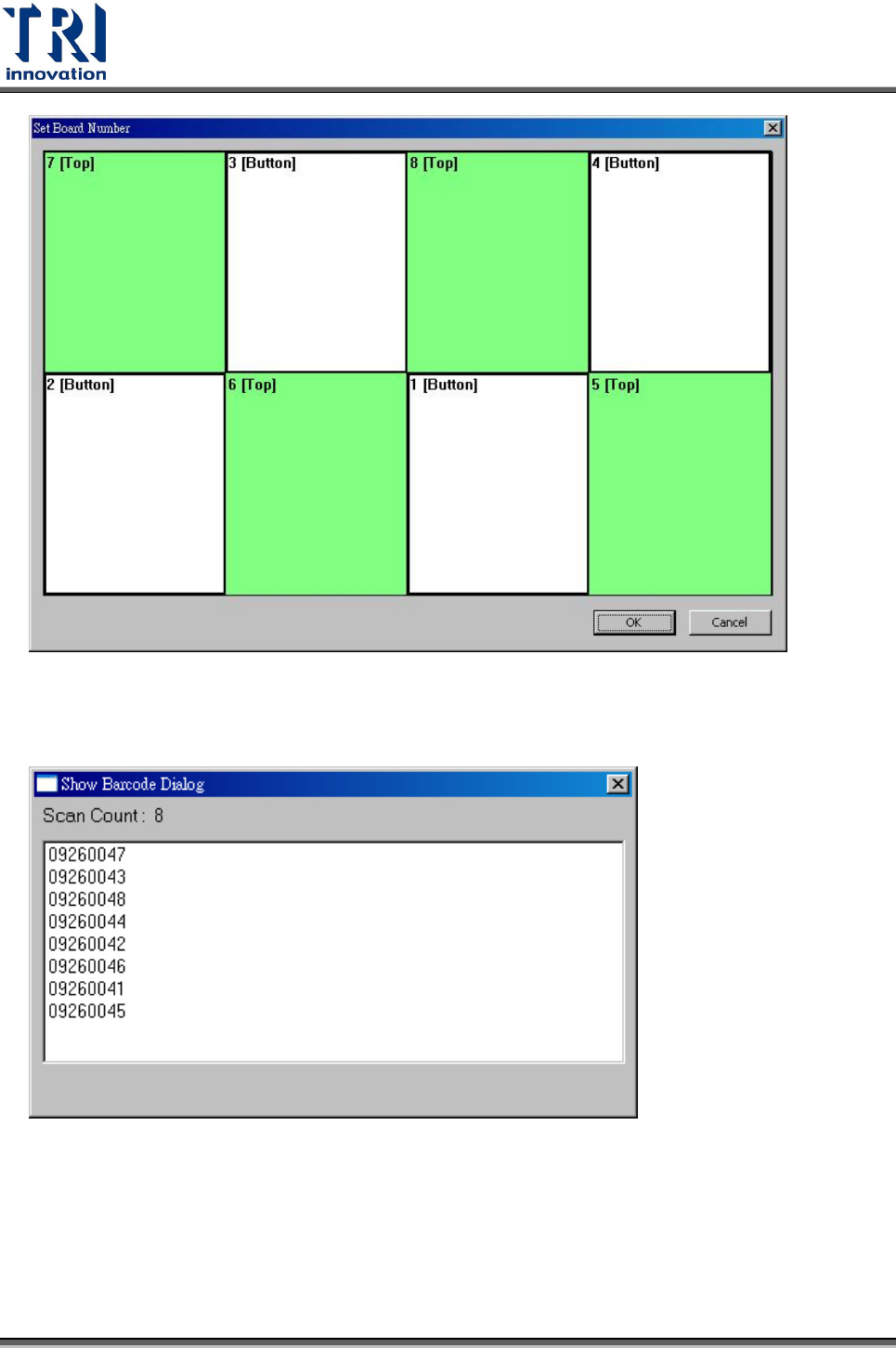

Step4. 結果為下圖，因為刷到尾數為 7 的條碼是屬於第一列，故判斷待測板為 0 度。
Step5. 若結果為下圖，因為刷到尾數為 6 的條碼是屬於最後一列，故判斷待測板為
180 度。
Test Research Inc.
106 TR7700 SII User Guide–Software
Test Research Inc.
TR7700 SII User Guide–Software 107
13. 條碼機設定步驟

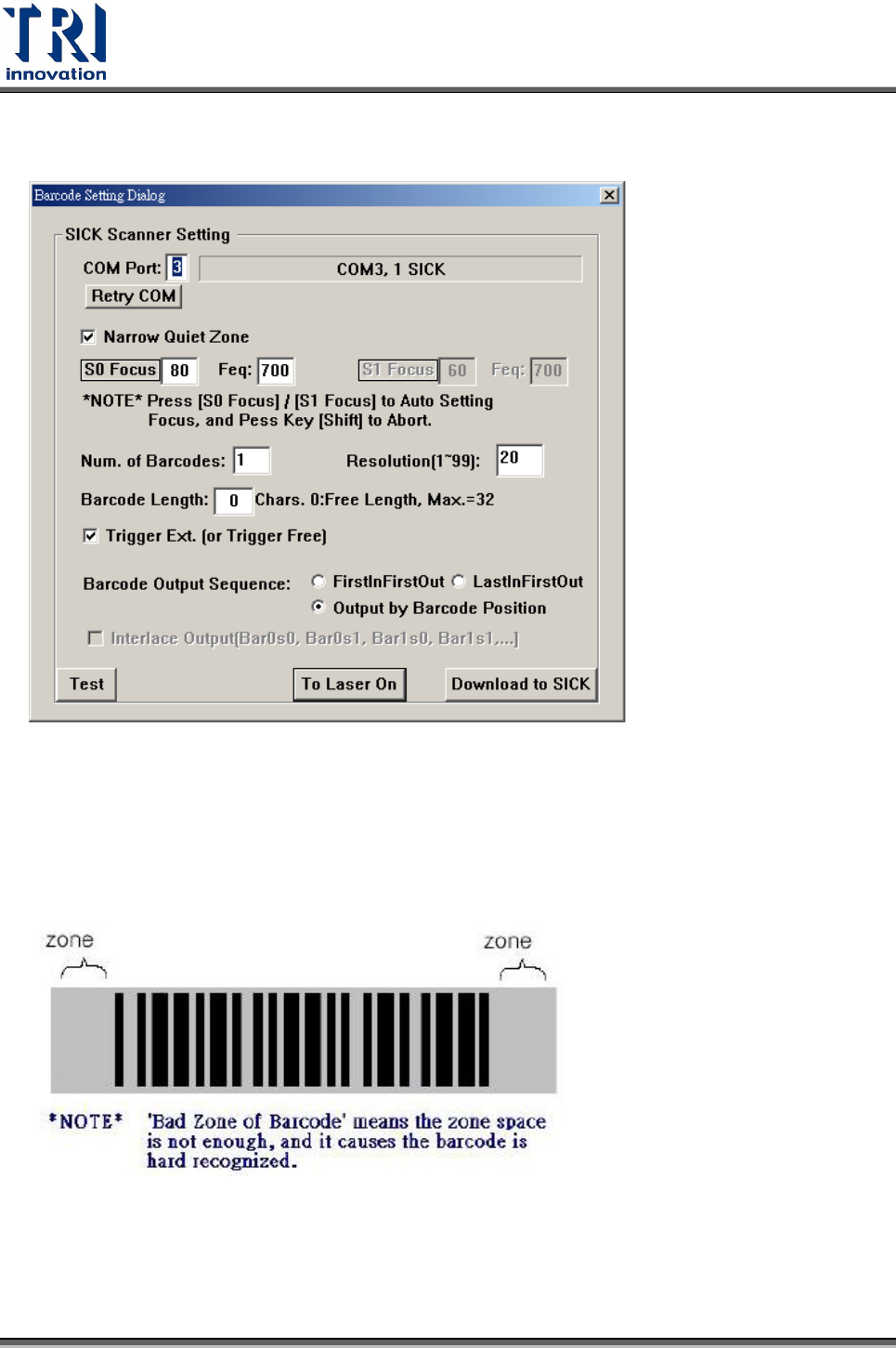

Step1. 確認 Barcode 是否在 COM3 被偵測到，若顯示如上圖[COM3,1 SICK]為正常。
若沒有偵測到可按[Retry Com]重新尋找，如果還是找不到，需確認硬體是否
裝置正確。
Step2. 若 Quite Zone 極小（如圖下所示），會使得條碼難以辨識，此時需勾選
[Narrow Quiet Zone]。
Step3. 按 Laser On 按鈕，使雷射開啟，並調整 Scanner 位置，使雷射與欲讀取的條
碼位置如圖所示。
