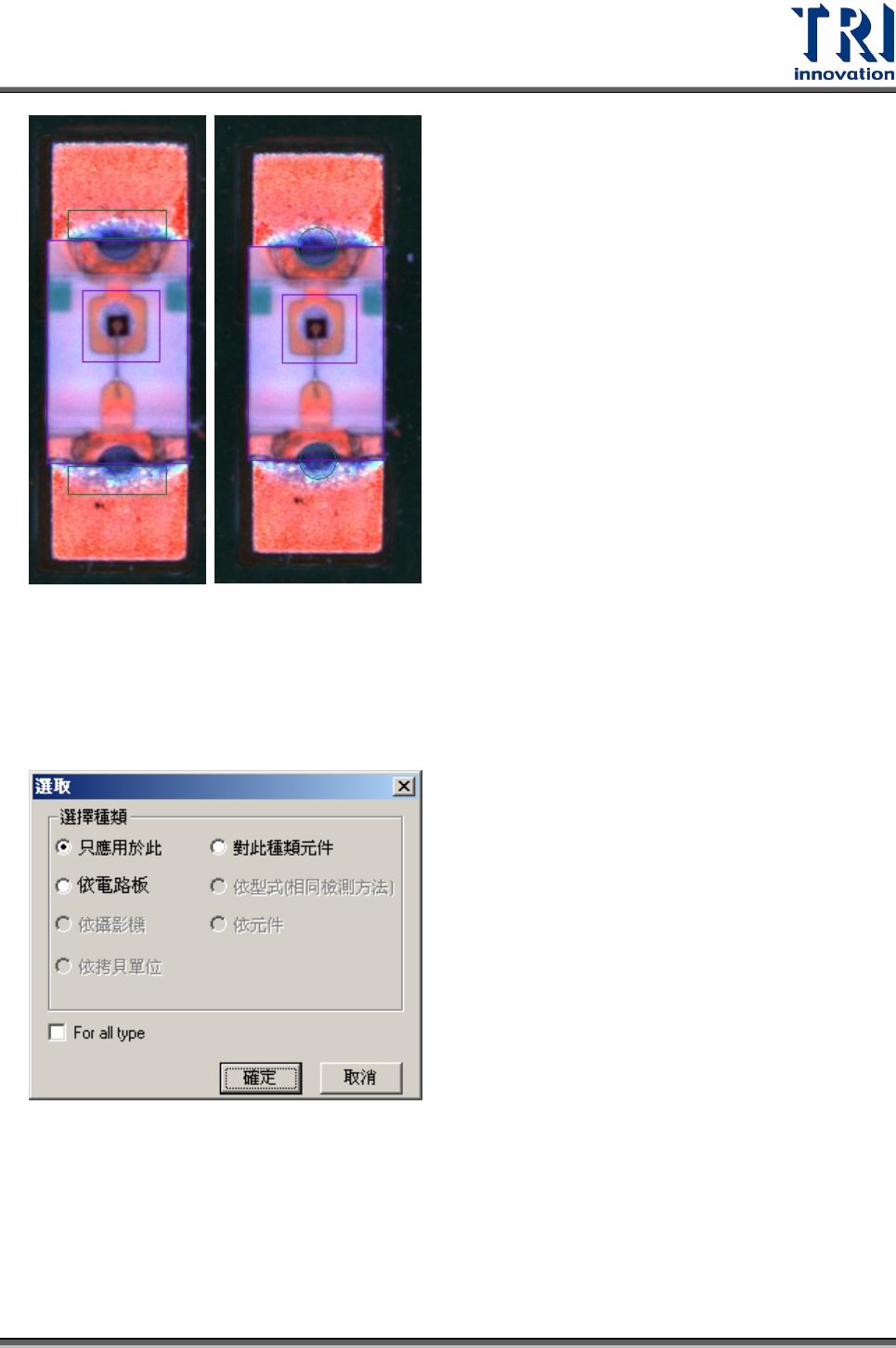

4.9.3.15 改變順/逆時針
改變元件角度順時針或逆時針定義。可選擇套用在本顆元件，同類型的元件或是所有
元件。
4.9.3.16 編輯腳位名稱
選擇一個 Pin 框後，按下本按鈕，可自行指定 Pin 的編號，此編號在 Repair Station 中
可以顯示出來。
Test Research Inc.
TR7700 SII User Guide–Software 323
4.9.4 檢視
4.9.4.1 ATPGBar
顯示 ATPGBar 功能列。
4.9.4.2 Workspace
顯示左方元件類型工作區域。
4.9.4.3 OutputBar
顯示下方的輸出控制區域。

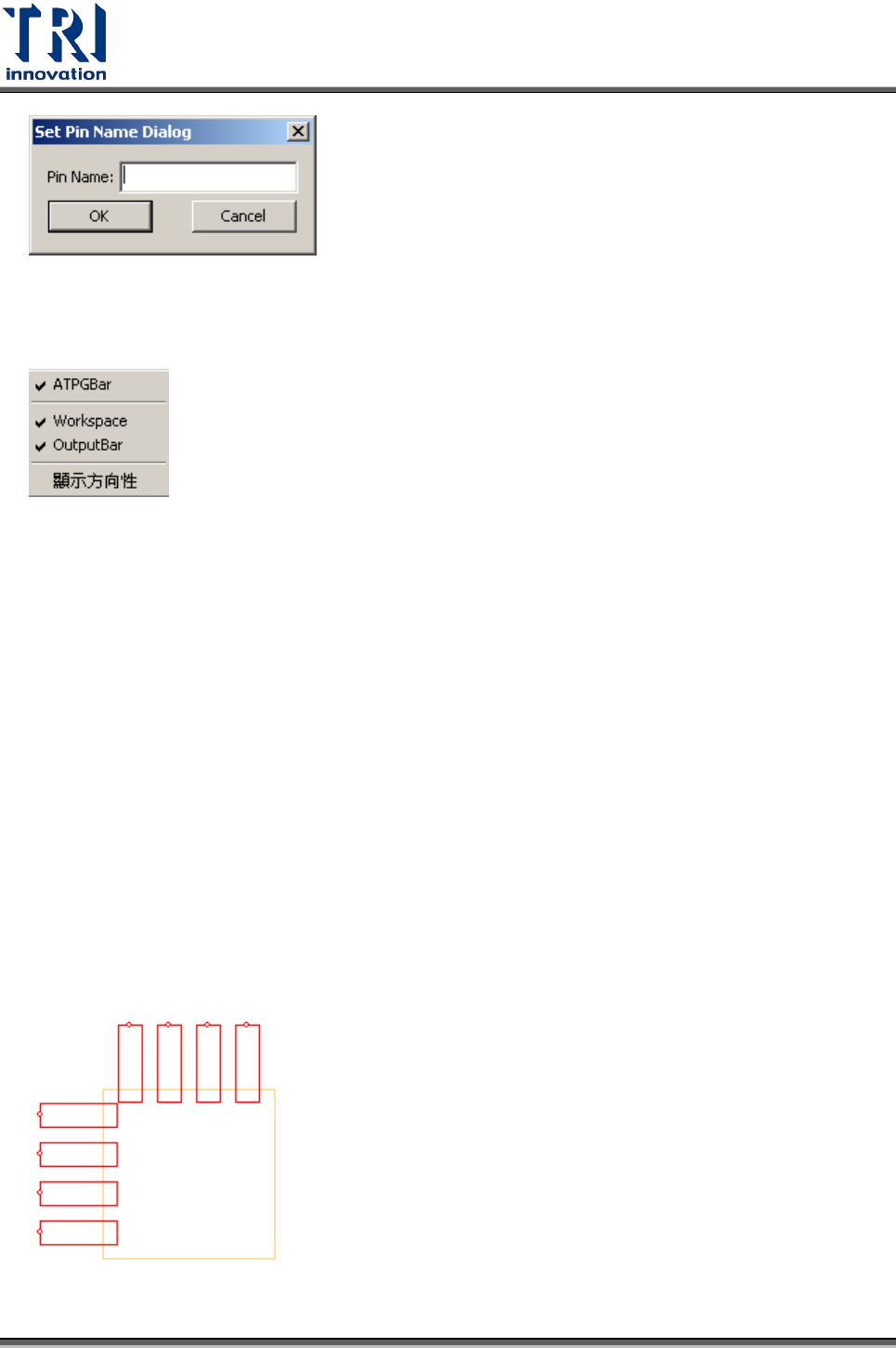

4.9.4.4 顯示方向性
開啟本功能以小圓圈來表示腳位的方向性。正常的方向性如下圖所示，若方向錯誤，
需要按[編輯/旋轉方向性]按鈕，來改變腳位的方向。
Test Research Inc.
324 TR7700 SII User Guide–Software
4.9.5 增加
4.9.5.1 元件本體
元件本體框的功能為告知系統元件的大小及元件的中心位置，以輔助完成資料庫的
建立。
按此按鈕，系統會自動在影像區中央出現一黃色正方形框，即為本體框。使用者需
使用拖曳方式調整到與元件的本體大小相同，其位置則使用[運動控制]視窗來把框
移到元件中心位置。
每一個元件只可以有一個元件本體框。若在已經存在本體框的情況下按[元件本體]
按鈕時，會出現以下訊息告知，請按[確定]。
4.9.5.2 腳位
腳位框的功能是為了告知系統元件擁有 IC 腳的大小、位置及數量，以輔助完成資
料庫的建立。
使用此功能後，使用者需在影像區按下滑鼠左鍵並拖曳出一個腳位框。腳位框產生
的位置需與 IC 腳的位置相一致，因為系統是以腳位框一開始產生的位置來判斷它
位於本體框的哪一邊。意即若 IC 腳位於元件本體的上方，那麼一開始滑鼠點選要
開始拖曳的位置就必須是在本體框的上方，系統才能正確判斷 IC 腳的所在位置，
若先在本體框的其他方向先產生好腳位框後再移到元件本體的上方，那麼系統將會
判斷錯誤。
所產生的腳位框可以用拖曳方式移動到 IC 腳的位置與並且調整其大小符合 IC 腳，
如下圖所示。
