Test Research Inc.
TR7700 SII User Guide–Software 211
Test Research Inc.
212 TR7700 SII User Guide–Software

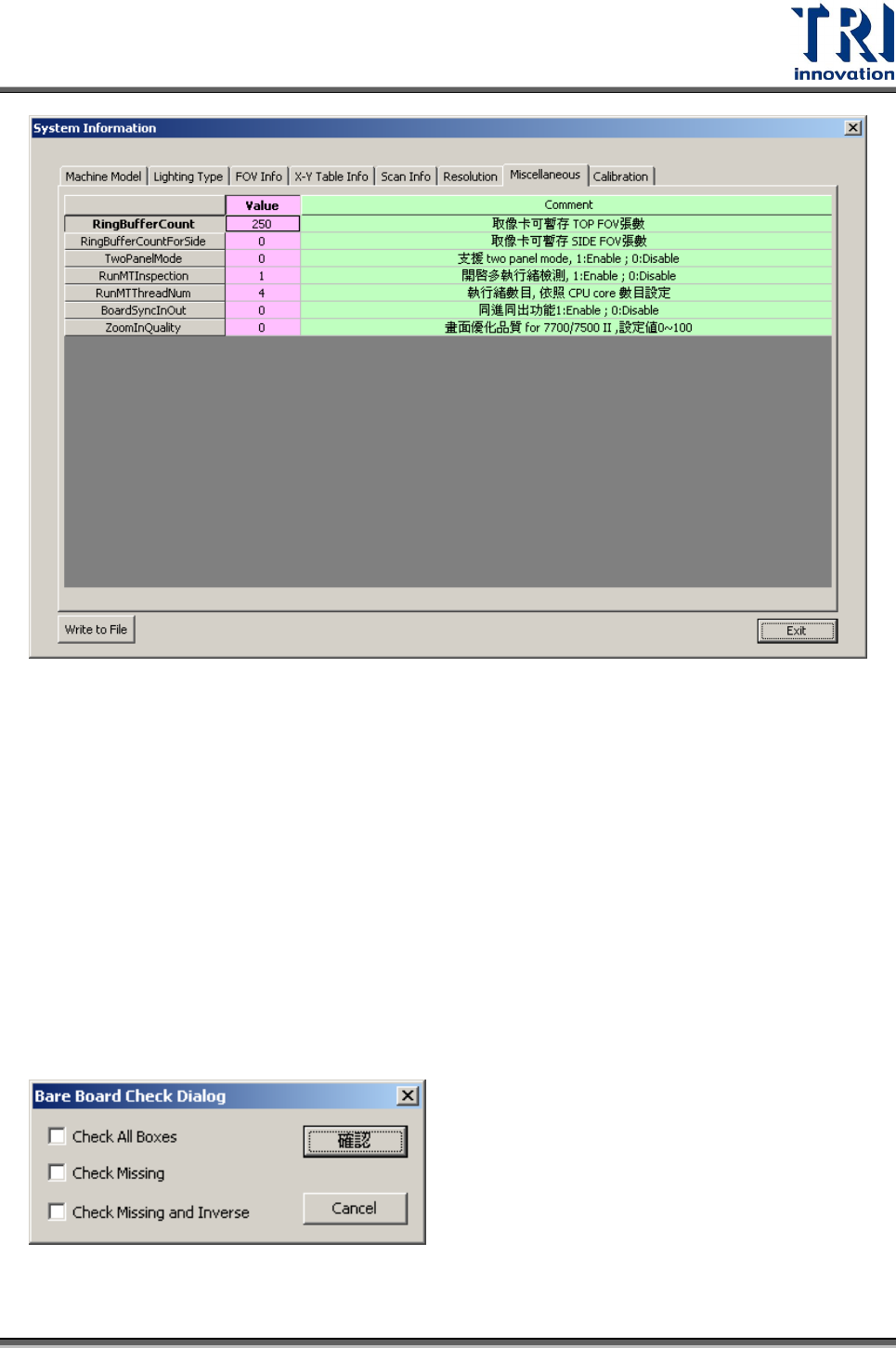

3.7.21 空板測試
可利用本功能對於空板進行檢測，檢測結果會找出在空板時亦會通過的檢測框，使用
者可針對這些檢測框進行程式微調。
[Check All Boxes]：將所有的檢測框進行反邏輯的檢測，即將檢測結果為通過的檢測
框認定為不良且顯示出來。
[Check Missing]：僅檢測所有的[Missing]框，將檢測結果為通過的檢測框認定為不良
且顯示出來。
[Check Missing and Inverse]：表示檢測所有的[Missing]框以及有設定[反邏輯
(Inverse)]的檢測框，將檢測結果為通過的檢測框認定為不良且顯示出來。
Test Research Inc.
TR7700 SII User Guide–Software 213
3.7.22 檢測元件種類設定
可以指定在檢測時，只顯示出特定種類元件的缺點，但是整片板子上的元件還是都會
被檢測到。建議在微調時可開啟此功能。
點選[檢測元件種類設定]後，出現如下視窗。可以單選或按鍵盤上之[Ctrl]多選種類，
接著按下[確定]即設定完成。
3.7.23 自動載入
系統可依條碼機所讀取的條碼來載入程式。
啟動自動載入功能：僅勾選本選項表示開啟開程式時自動載入功能。勾選本選項
後，載入程式時會出現讀取條碼視窗，待使用者將一組條碼讀取後，系統會自動
載入相對應的程式。
啟動執行時期程式切換：勾選表示除了載入程式外，在檢測當中亦執行自動載入
功能。在系統會檢查檢測中所讀取的條碼，若設定的程式與現在使用的程式不相
同時會自動進行程式切換。
啟動載入功能設定：出現對話框來供使用者設定條碼與自動載入的程式的相對關
係。
