Test Research Inc. 44 TR 7700 S II User Guid e – Softwar e 2.8.2 FOV 核對 在此步驟系統會列出關於這片電路板的所有資訊清單，若有需要可以在此清單中獲得 所需的 FOV 資訊。 1. 按下 [ 下一步 ] 按鈕後， 系統會以下視窗，請按下 [ 確定 ] 。 2. 此時， ATPG 流程已全部完成，可按下 按鈕來結束 ATPG 視窗。
Test Research Inc.
TR7700 SII User Guide–Software 43

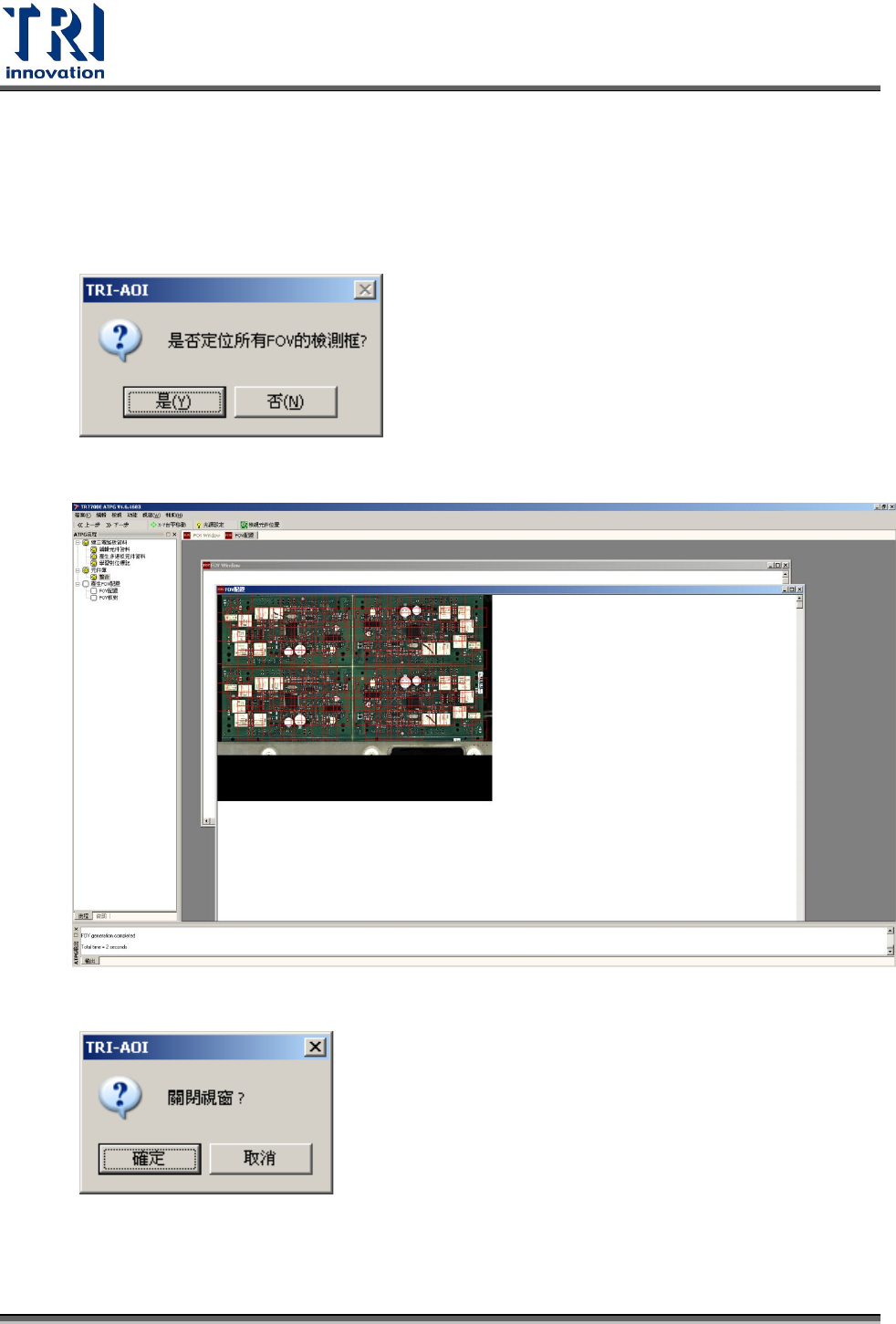

8. 出現[是否定位所有 FOV 的檢測框]，按[是]，表示對於在元件資料庫中有抓取影
像的檢測框，系統會自行搜尋所在位置是否有相似的影像，有的話會將檢測框移
動至有相似影像的位置，並且將元件資料庫所抓取的影像套用到該元件上。若按
[否]，表示不進行上述用影像再次定位的動作。一般而言建議選擇否，因為當有
板彎時才能得知正確元件偏移量。
9. 完成後出現整片電路板的[FOV 配置]影像示意圖，表示 FOV 已配置完成。
10. 按[下一步]按鈕後，會出現以下視窗，請按下[確定]。
Test Research Inc.
44 TR7700 SII User Guide–Software
2.8.2 FOV 核對
在此步驟系統會列出關於這片電路板的所有資訊清單，若有需要可以在此清單中獲得
所需的 FOV 資訊。
1. 按下[下一步]按鈕後，系統會以下視窗，請按下[確定]。
2. 此時，ATPG 流程已全部完成，可按下
按鈕來結束 ATPG 視窗。
Test Research Inc.
TR7700 SII User Guide–Software 45
2.9 教導(Train)
1. 按下[Train]按鈕進入教導視窗。
