Test Research Inc.
130 TR7700 SII User Guide–Software

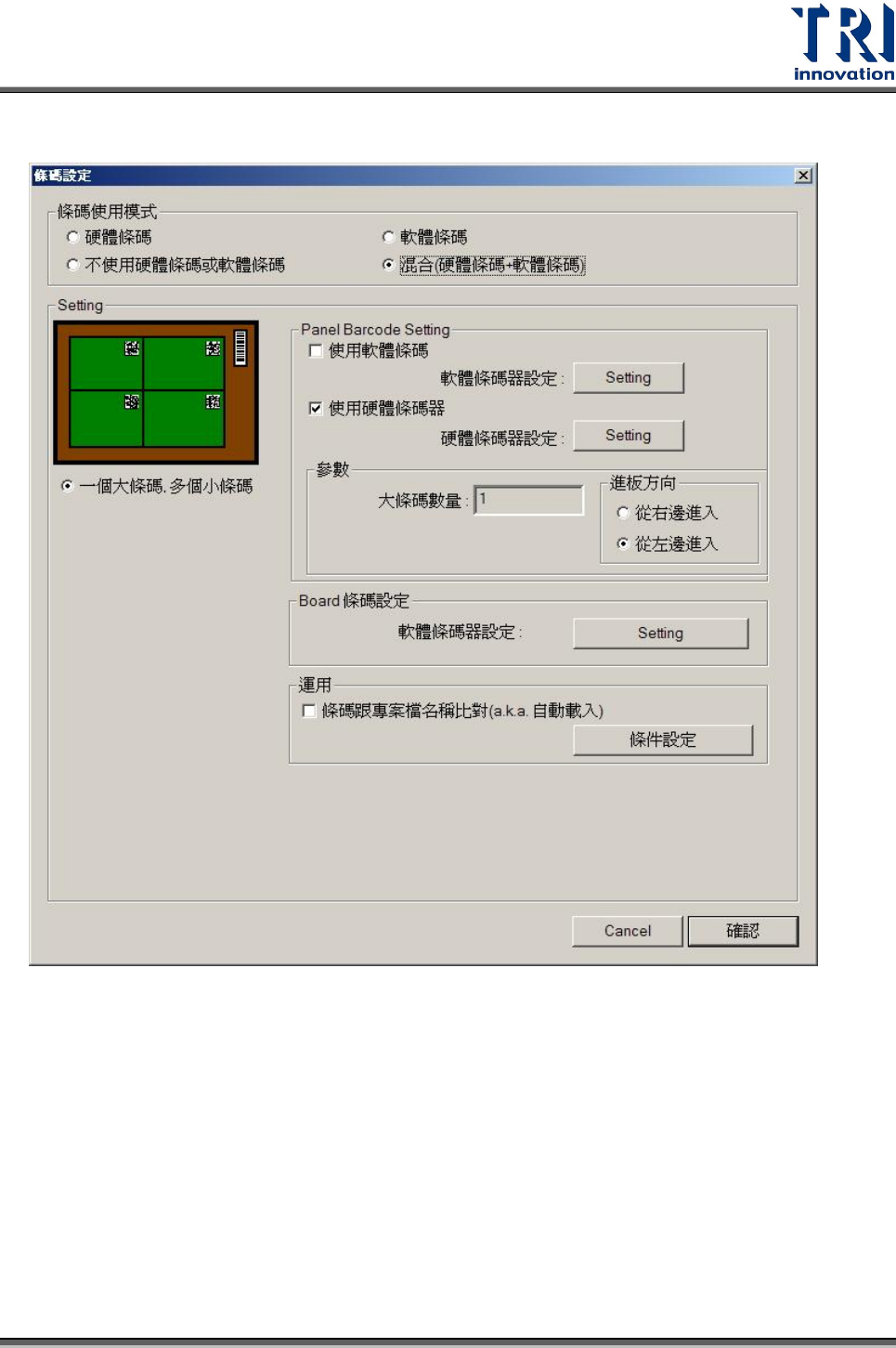

3.3.15.3 混合(硬體條碼＋軟體條碼)
Test Research Inc.
TR7700 SII User Guide–Software 131

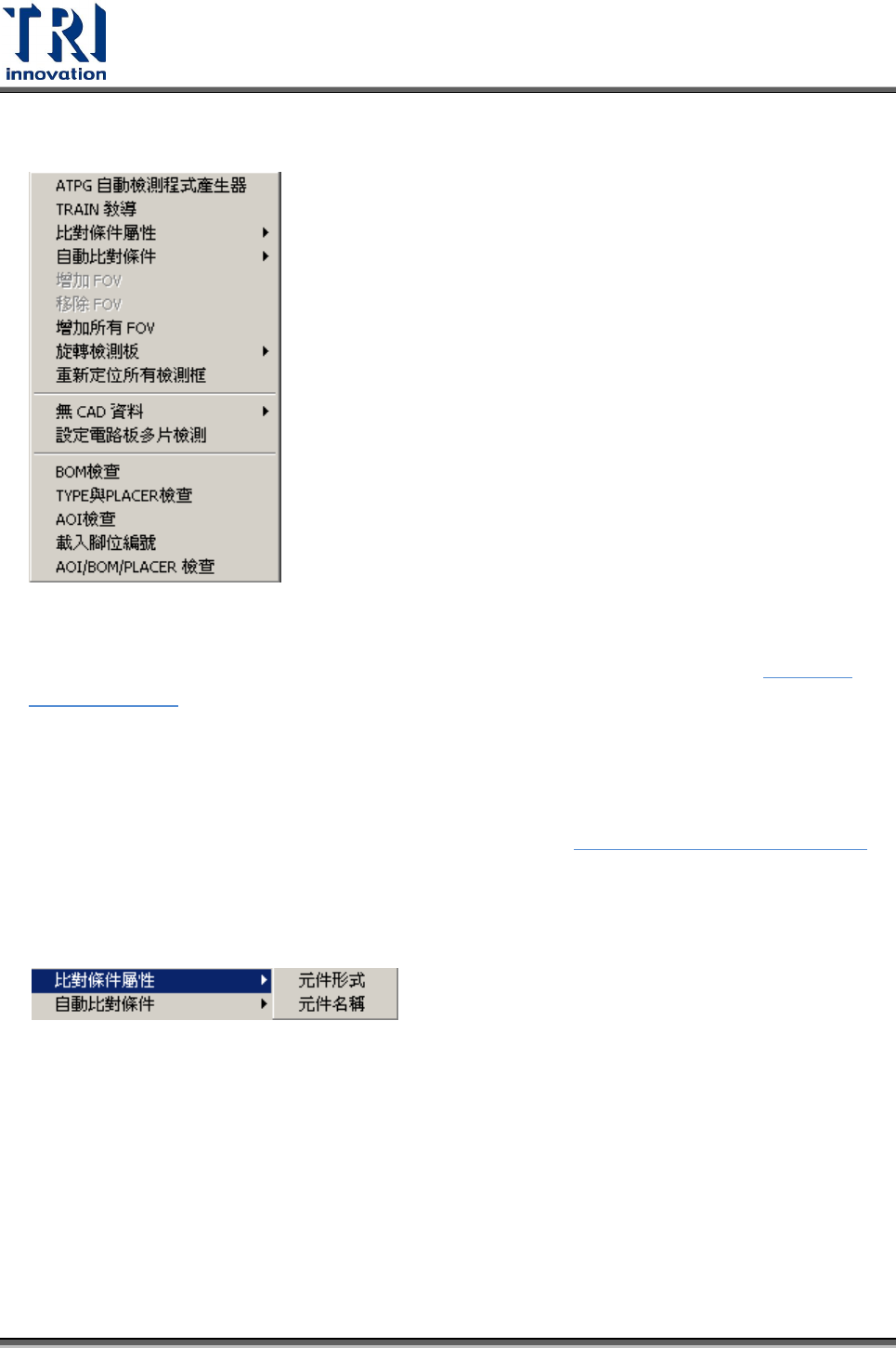

3.4 程式
3.4.1 ATPG 自動檢測程式產生器
點選此功能可以進入 ATPG 自動檢測程式產生器流程視窗，詳細內容請參閱第四章：
ATPG 功能介紹。
3.4.2 TRAIN 教導
點選此功能此按鈕可以進入教導模式。詳細內容請參閱第五章：Train 視窗功能介紹。
3.4.3 比對條件屬性
3.4.3.1 元件形式
依元件形式來設定比對條件，開啟後出現以下視窗。
Test Research Inc.
132 TR7700 SII User Guide–Software

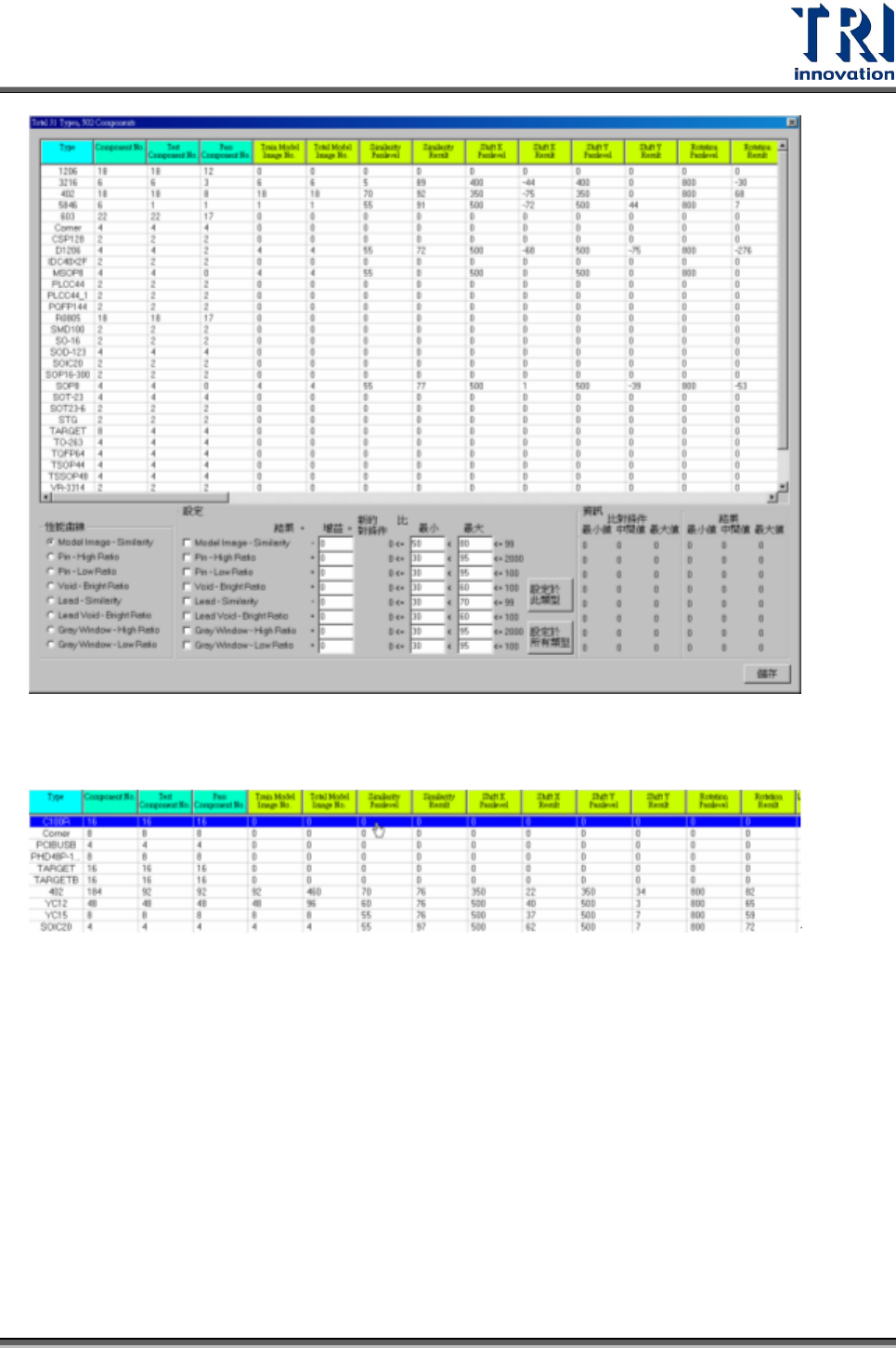

在元件形式列表中，前四欄表示元件的基本資訊，接下來分別顯示各種檢測框的資
訊。可以在該形式元件之結果欄位上點選滑鼠左鍵兩下，可以編輯參數。
