Test Research Inc. TR 7700 S II User Guid e – Software 595 1. 輸入欲教導字型之字串。 2. 按下多數字型教導框按鈕。 ( 按鍵圖示如右圖所示 ) 3. 將一個個可調整之教導框放置定位。 4. 設定所屬之字型種類。 5. 選定所屬之角度。 6. 選定所屬之字元 / 背影顏色。 ( 黑底白字或白底黑字 ) 7. 按下「新增 (Add) 」以新增到字型庫內。 4.6.2 Check…
Test Research Inc.
594 TR7700 SII User Guide–Software
E. 英文字母部份，除一般寬度的字母外，「Q」與「W」屬較寬型，教導時
可尺寸需加寬，而大寫「I」、小寫字母…等等屬細長型字型，原則上教導
與細長型字型同，讓左右邊預留空間(3 Pixels)，但有時需視左右鄰近字元
之實際情況來切割影像，如左圖所示。
3. 輸入所屬之字元意義。
4. 設定所屬之字型種類。
5. 選定所屬之角度。
6. 選定所屬之字元/背影顏色。(黑底白字或白底黑字)
7. 按下「新增(Add)」以新增到字型庫內。
Teach Multi Font 教導多數字型(Teach Multi Font)
Test Research Inc.
TR7700 SII User Guide–Software 595

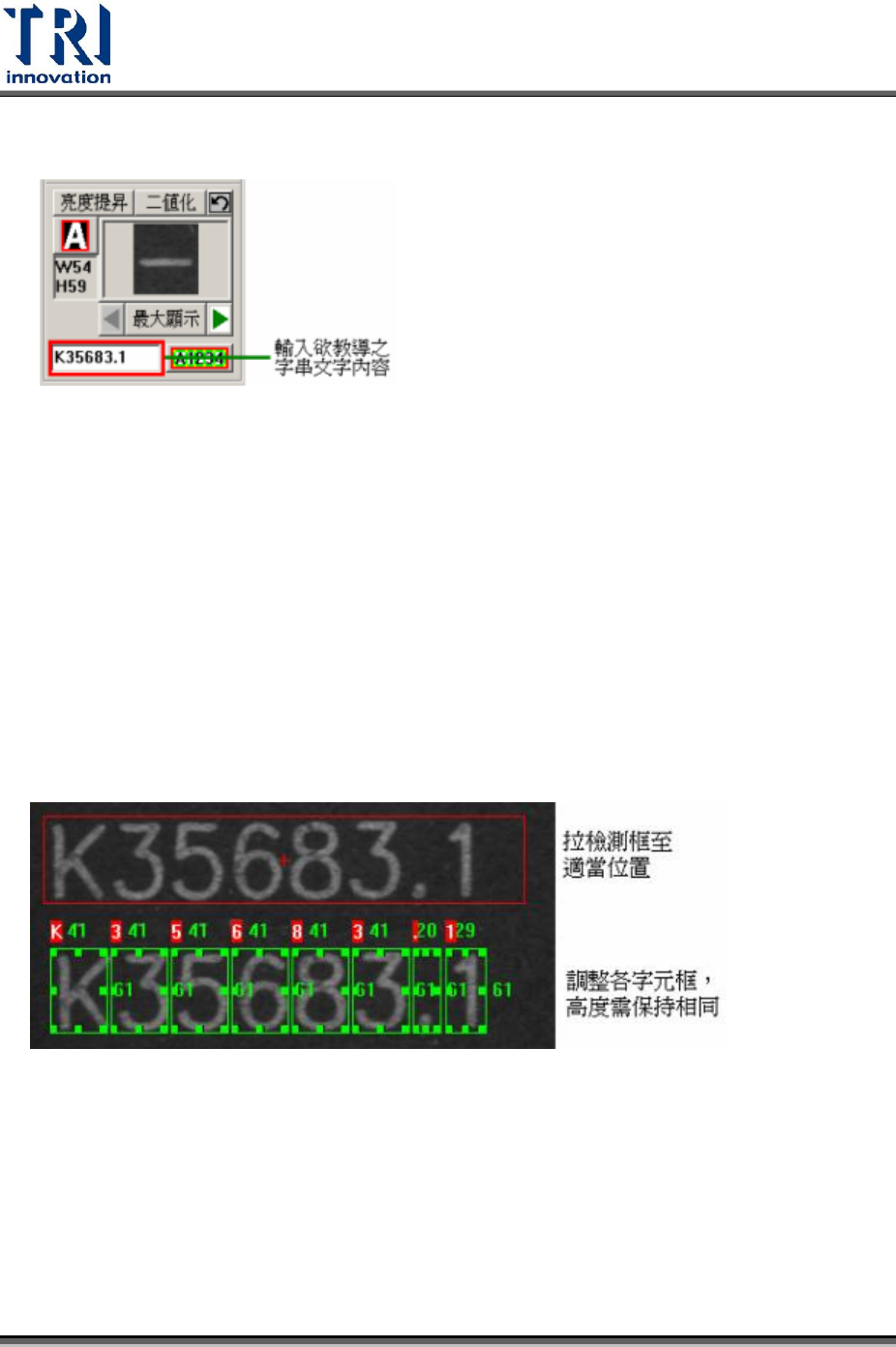

1. 輸入欲教導字型之字串。
2. 按下多數字型教導框按鈕。 (按鍵圖示如右圖所示)
3. 將一個個可調整之教導框放置定位。
4. 設定所屬之字型種類。
5. 選定所屬之角度。
6. 選定所屬之字元/背影顏色。(黑底白字或白底黑字)
7. 按下「新增(Add)」以新增到字型庫內。

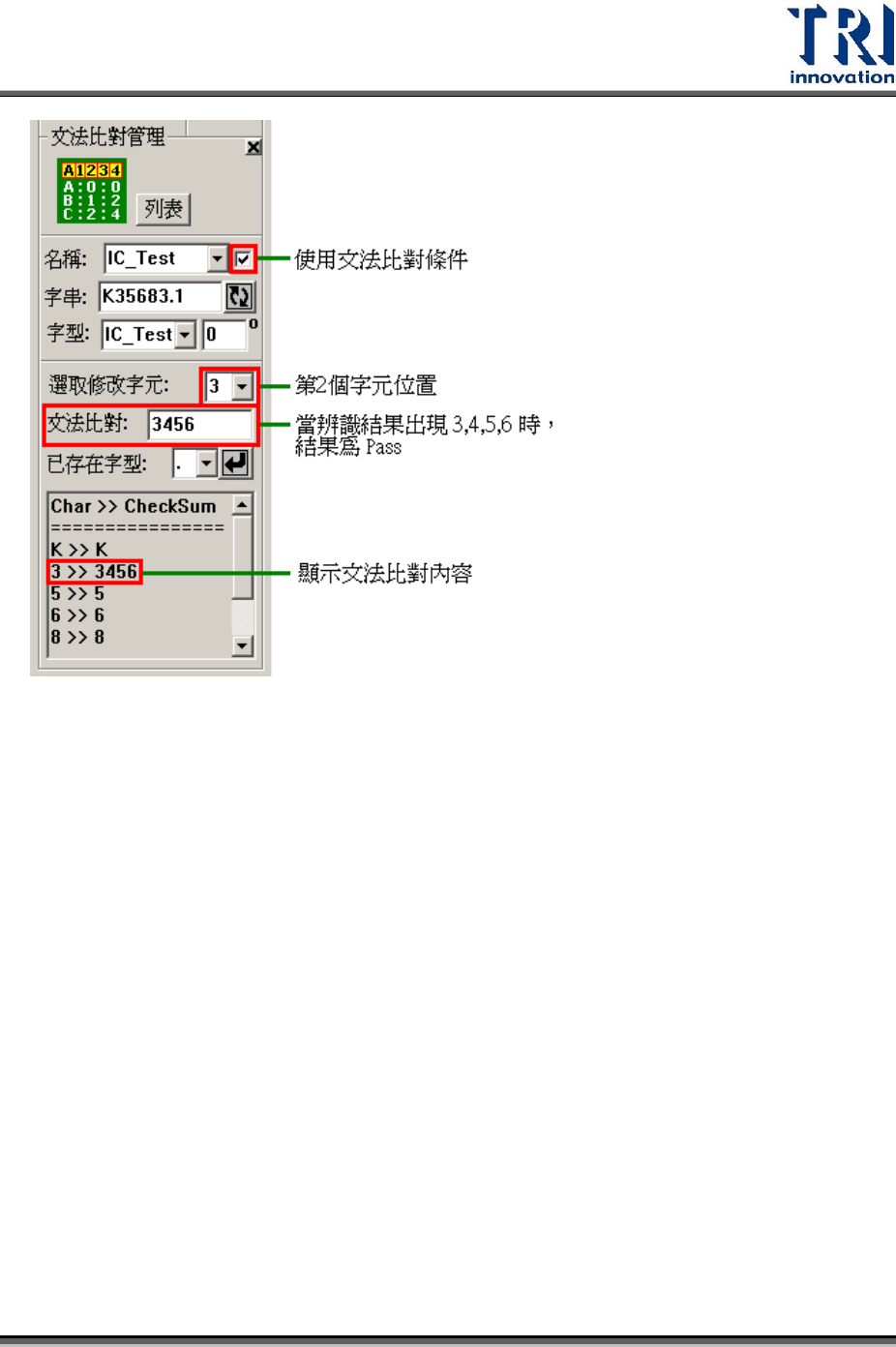

4.6.2 CheckSum 文法比對條件管理
當Train完後，系統會定義每個字元的CheckSum比對條件，內定為所屬的字元內容，
如「K35683.1」字串，第一個字元的比對條件為「K」，第二個為「3」…依此類
推。在同一字元內，使用者可加入多個字母的比對條件，當做辨識後檢測框能否
Pass或Fail的依據。
Test Research Inc.
596 TR7700 SII User Guide–Software
修改 Date-Code 內容
