注意事項及限制
若出現此訊息[Warning: NON-REGULAR Panel, system will dispatch fov by single
board mode!!]，表示此非規則性的 Panel，系統將會依單板方式配置 FOV。

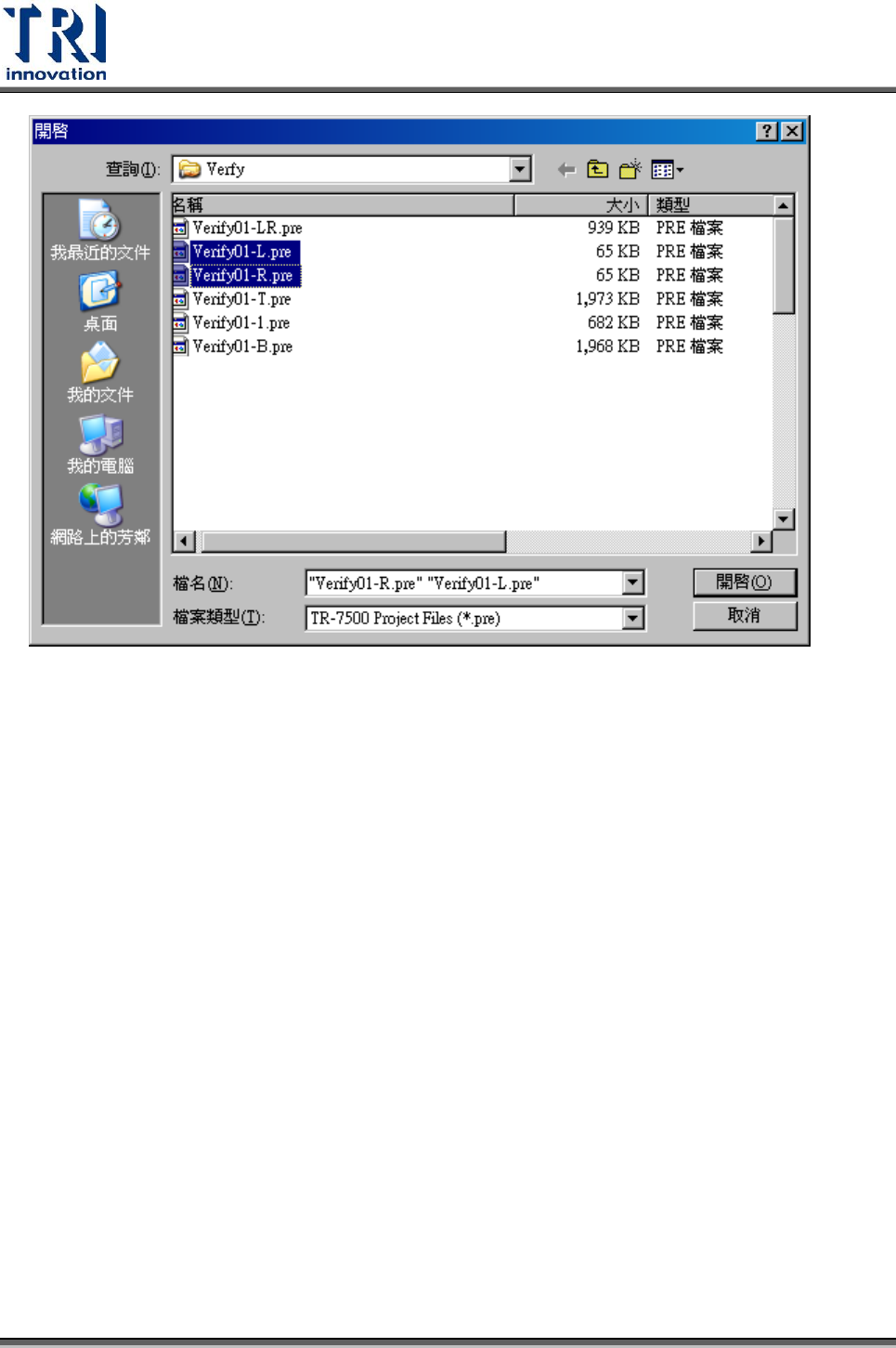

要合併的的 PRE 檔案必需重新製做，不能用已做好的檔案再修改 Fiducial Mark 0
的方式產生。
7.13 即時顯示 PLC 狀態
即時顯示 PLC 狀態。需設定登錄檔[Show_PLCStatus] = 1

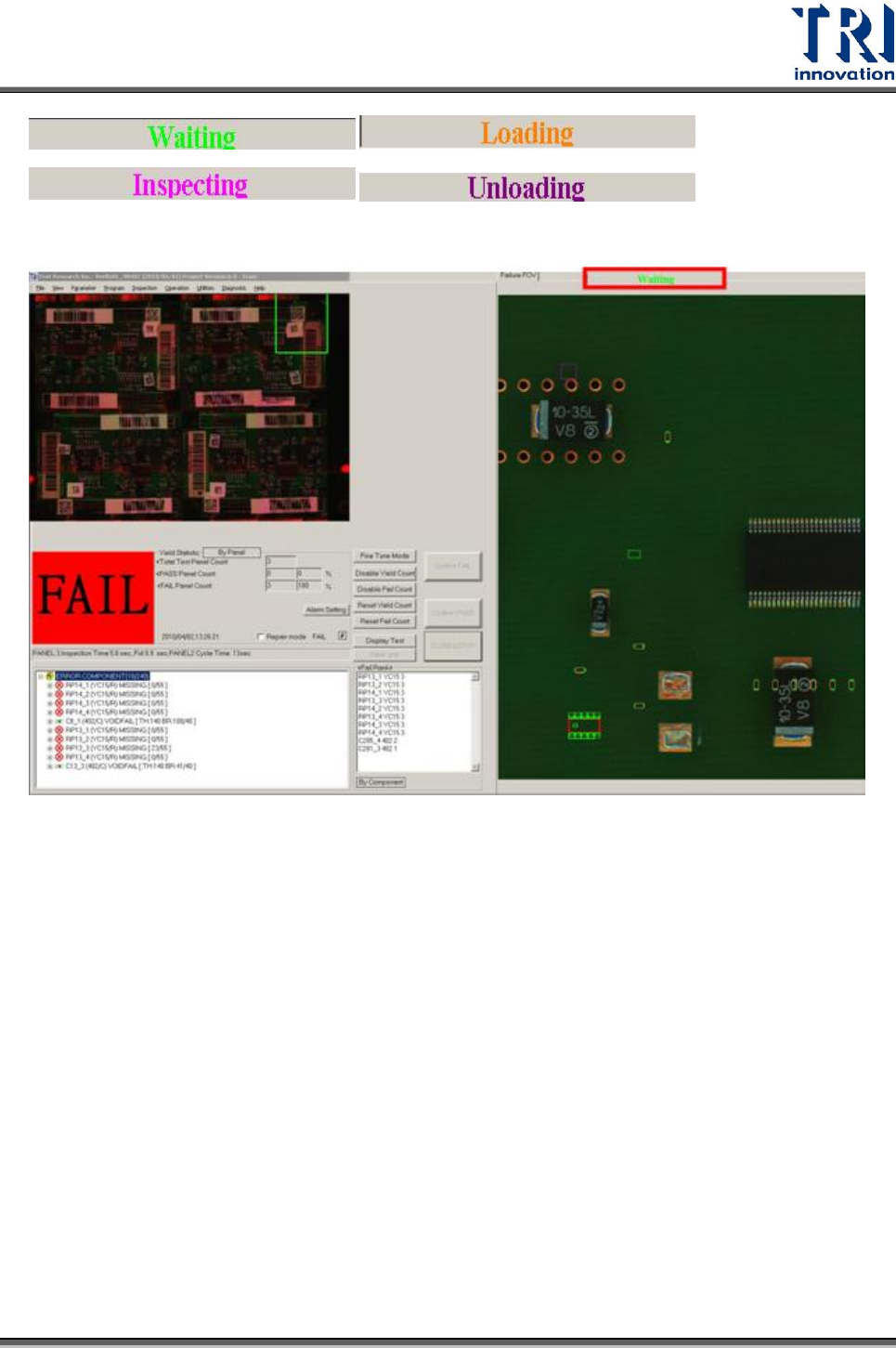

PLC 狀態分成四種。
Waiting：等待進板。
Loading：要板並且等待讀取條碼，進板中。
Inspecting：開始檢測。
Unloading：出板中。
在檢測結果的畫面右上方會出現小型顯示窗
Test Research Inc.
524 TR7700 SII User Guide–Software
檢測畫面

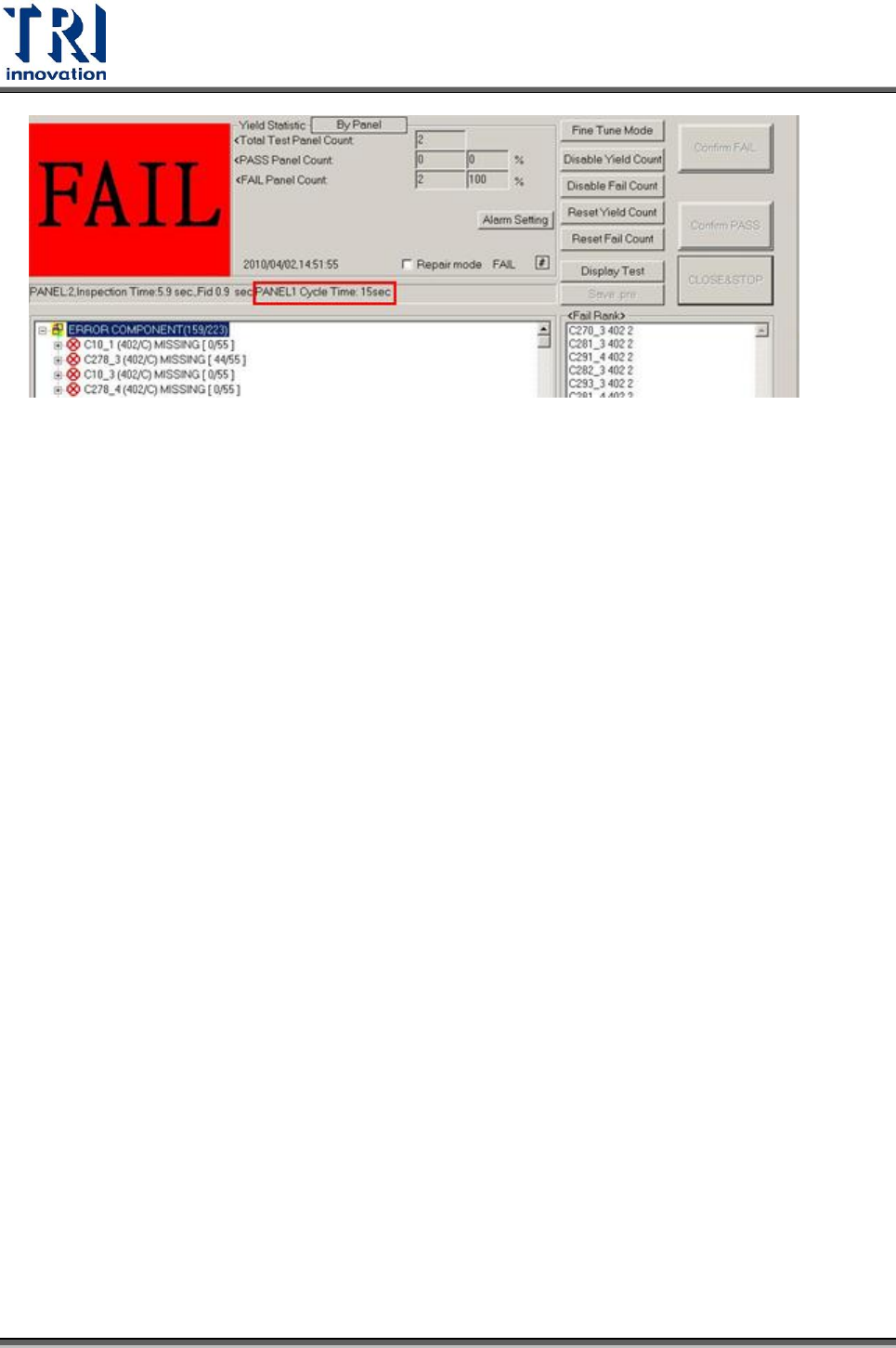

7.14 顯示上一片待測板的週期時間(Cycle Time)
1. 功能介紹
顯示上一片的檢測週期時間(進板到出板)。
顯示畫面如下
Test Research Inc.
TR7700 SII User Guide–Software 525
6. 注意事項
檢測週期時間，PLC 部分一定要設定以下兩點。
連線模式 。
有後站 。
7.15 將板寬資訊傳送給後段的翻板機
版本: TRAOI 3.10 Beta 2010/1/12 以後的版本
1. 功能說明
載入 PRE 檔案時，或調整完板寬設定，透過 RS232 送板寬命令給後段設備。命令說
明如下列所示。
不需等後段設備回覆調整完成。
設定生產線的板寬流程。主機送出一個字串[*B1234#]，表示設定寬度為 123.4mm，
接著其他要被設定的單元會立刻回傳[*B1234#]表示有正確的收到指令。當接收的
單元板寬調整為 123.4mm 後，會回傳一個指令[*RDY1234#]，表示調整完成。指
令的開頭必定為*號，結尾為#號。
查詢各單元板寬流程。主機傳送一個字傳[*?B#]給其他單元，則其他各個生產線上
的單元會回傳其輸送帶板寬(若寬度為 234.5mm，則回傳字串為[*B2345#]).
注意
根據客戶端的後段機台與 AOI 機台所連接的 RS232 COM，目前讓使用者可以自
訂。
