Test Research Inc. 602 TR 7700 S II User Guid e – Software 附錄三 M ICRO S CAN MS -3 B ARCODE R EADER 1 Micro Scan 硬 體安裝步 驟 Micro Scan MS- 3 需要透過轉接盒與 AOI 機台 連接 RS232 通訊埠使用 S ICK 的連接埠（ COM3 ） 正面接線方式 ( 與 AOI 機台的連接方式 )
Test Research Inc.
TR7700 SII User Guide–Software 601
5.2 TRI-OCR 限制
1. 一行字串必需有 2 個字元以上，以 Date-Code 而言為 4 個數字。
每個字元的影像尺寸限制於 20×20 像素(Pixels)以上。
在教導時，每行字串需含有數字，影像黑白對比需強烈，可利用打光技巧(環光源)
來達成強烈黑白對比；上述在 Run-Time 辨識時則無此限制。
在 Run-Time 檢測時，由於教導的字元寬度、長度、字型、角度皆已固定，因為如
果在相同位置的元件有兩種料，且字型、字元大小皆不同，則需建立兩個 OCR 檢
測，在 EP 主程式設定兩個 OCR 檢測框之 OR 邏輯運算即可。
Test Research Inc.
602 TR7700 SII User Guide–Software
附錄三 MICRO SCAN MS-3 BARCODE READER
1 Micro Scan 硬體安裝步驟

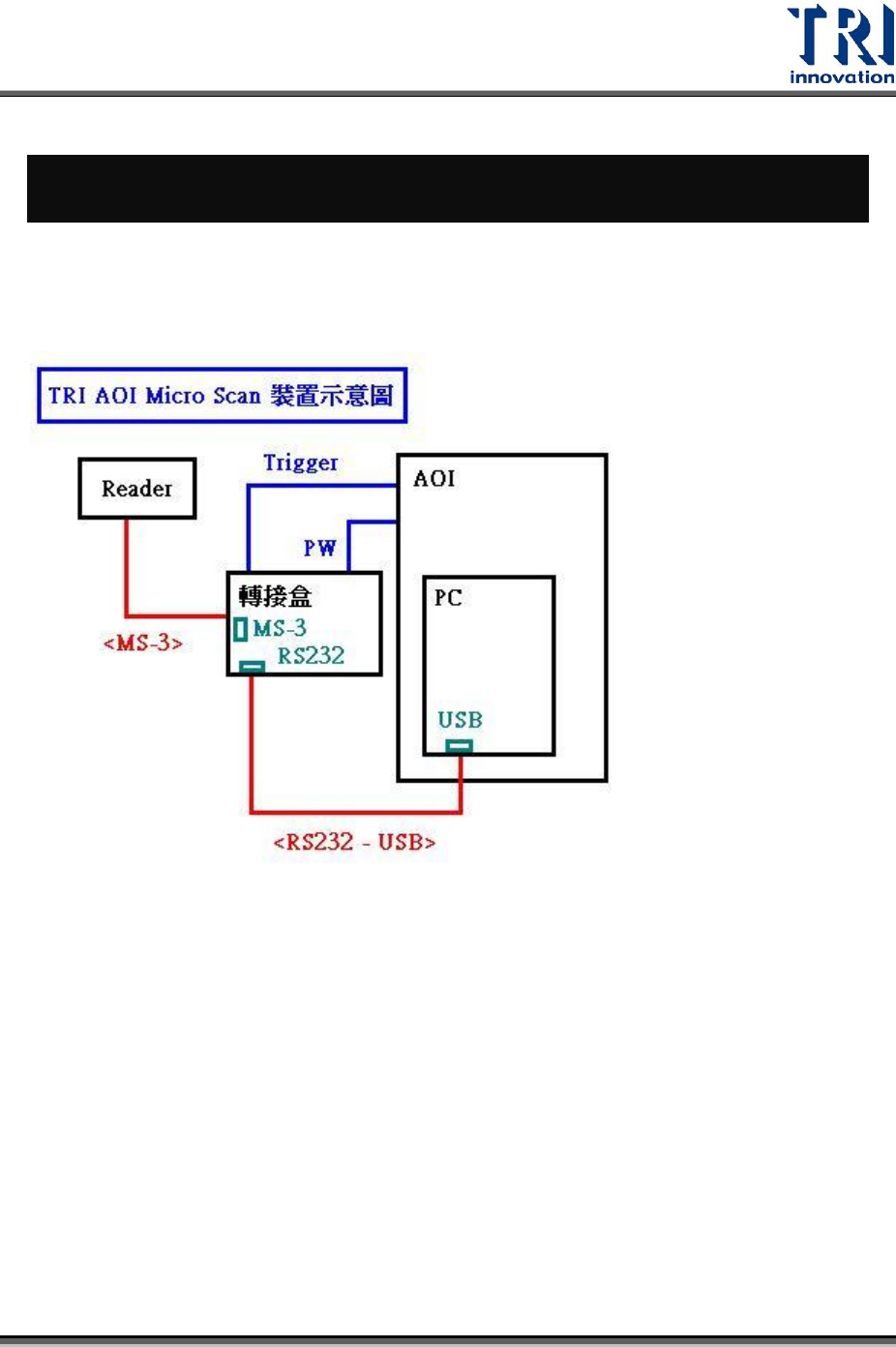

Micro Scan MS-3 需要透過轉接盒與 AOI 機台連接
RS232 通訊埠使用 SICK 的連接埠（COM3）
正面接線方式 (與 AOI 機台的連接方式)
Test Research Inc.
TR7700 SII User Guide–Software 603
反面接線方式 (與解碼器的連接方式)
注意
a. 確認連接線路都已經連接完成後，才可插上電源
b. 在拔除連接線路前，必須先關閉電源
