Test Research Inc. 348 TR 7700 S II User Guid e – Softwar e  群組 / 項目：在此位置可勾選 [ 群組 ] 或 [ 視窗 ] ，表示所要設定邏輯的是群組或是直接使用選定的檢測框作設定。其詳細差別請見 [ 群組 ] 按鈕的說明。

Test Research Inc.

TR7700 SII User Guide–Software 347

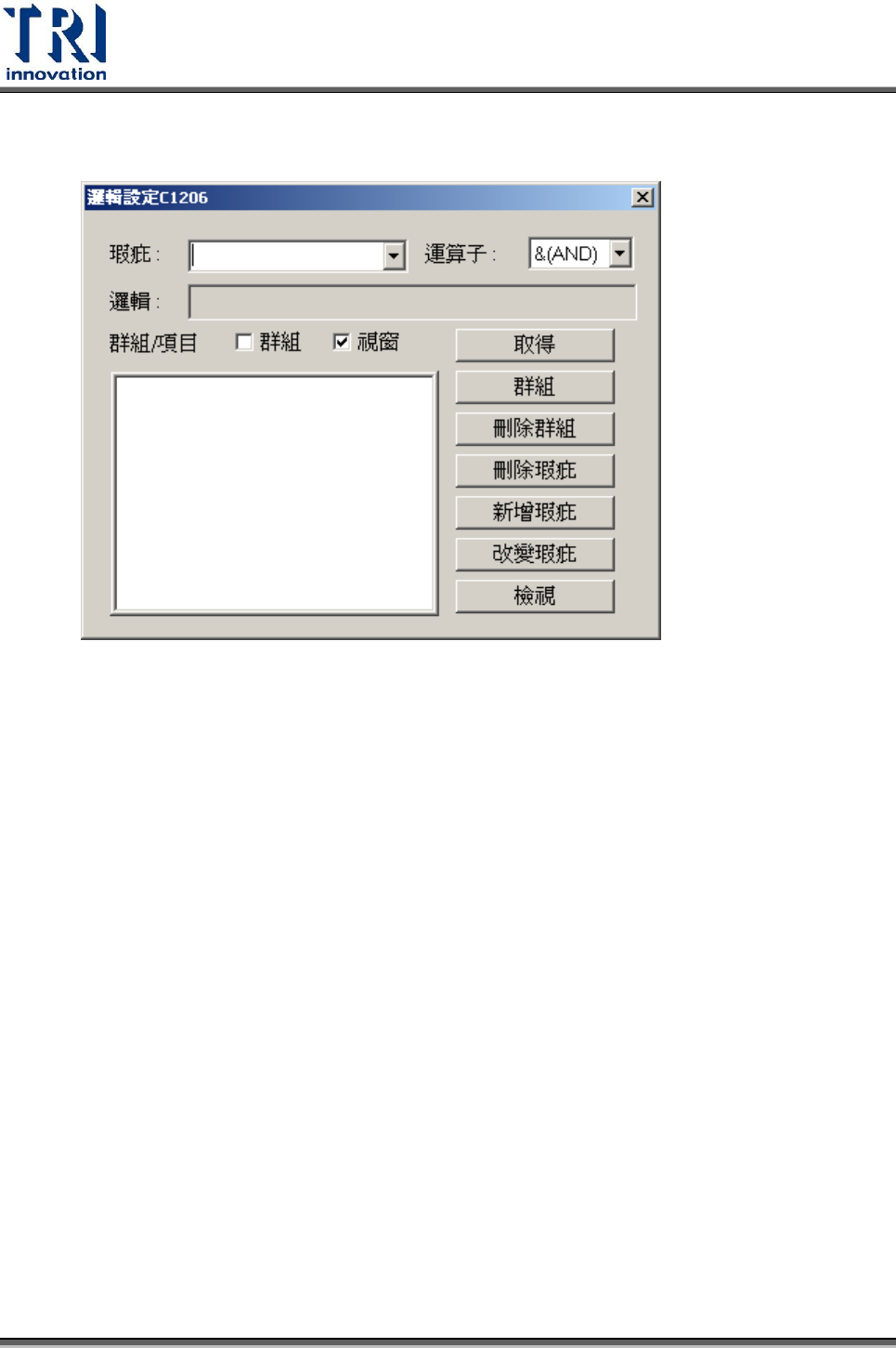

邏輯設定視窗：

 瑕疵：輸入瑕疵名稱，可以針對此缺陷的特性命名。

 運算子：邏輯運算子的下拉選單，有三個可選擇，分別為[&(AND)]、[|(OR)]以及

[^(XOR)]。

 &(AND)：當所有以此邏輯連接起來的檢測框全部都通過時，這個瑕疵的檢查才

算通過。

 |(OR)：以此邏輯連接起來的檢測框中只要有一個通過，這個瑕疵的檢查就算通

過。

 ^(XOR)：若兩個以此邏輯連接起來的檢測框檢測結果不相同(一個過一個沒過)則

此瑕疵的檢查才算通過；若結果相同(都通過或都不通過)，則此瑕疵的檢查就不

能通過。

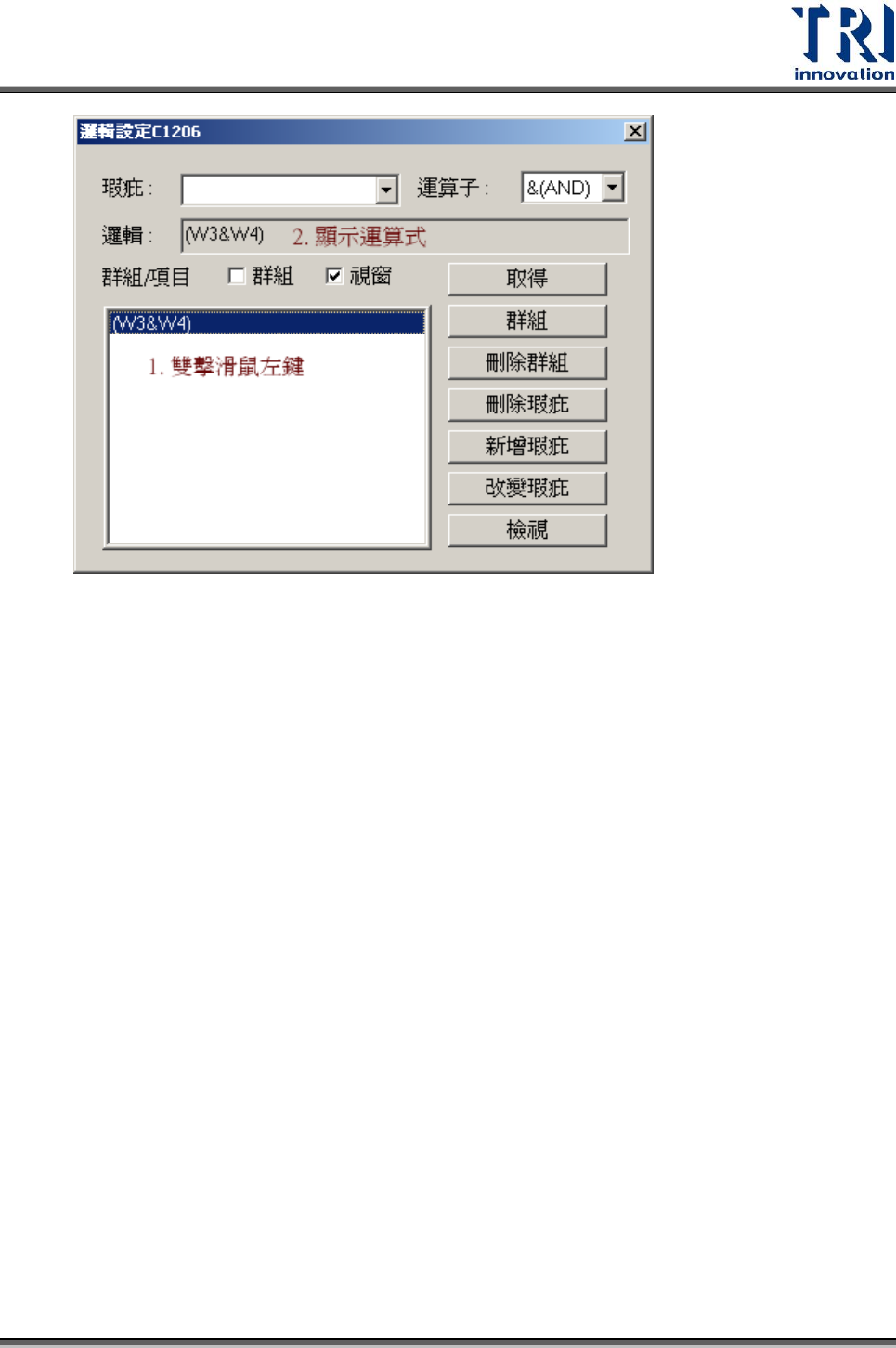

 邏輯：選定瑕疵名稱時，此欄位會顯示此瑕疵所設定邏輯的方程式。在建立新邏輯

時可在下方列表視窗中點選目標運算式兩下，即可將此運算式設定至[邏輯]欄位中，

如下圖所示。

Test Research Inc.

348 TR7700 SII User Guide–Software

 群組/項目：在此位置可勾選[群組]或[視窗]，表示所要設定邏輯的是群組或是直接

使用選定的檢測框作設定。其詳細差別請見[群組]按鈕的說明。

Test Research Inc.

TR7700 SII User Guide–Software 349

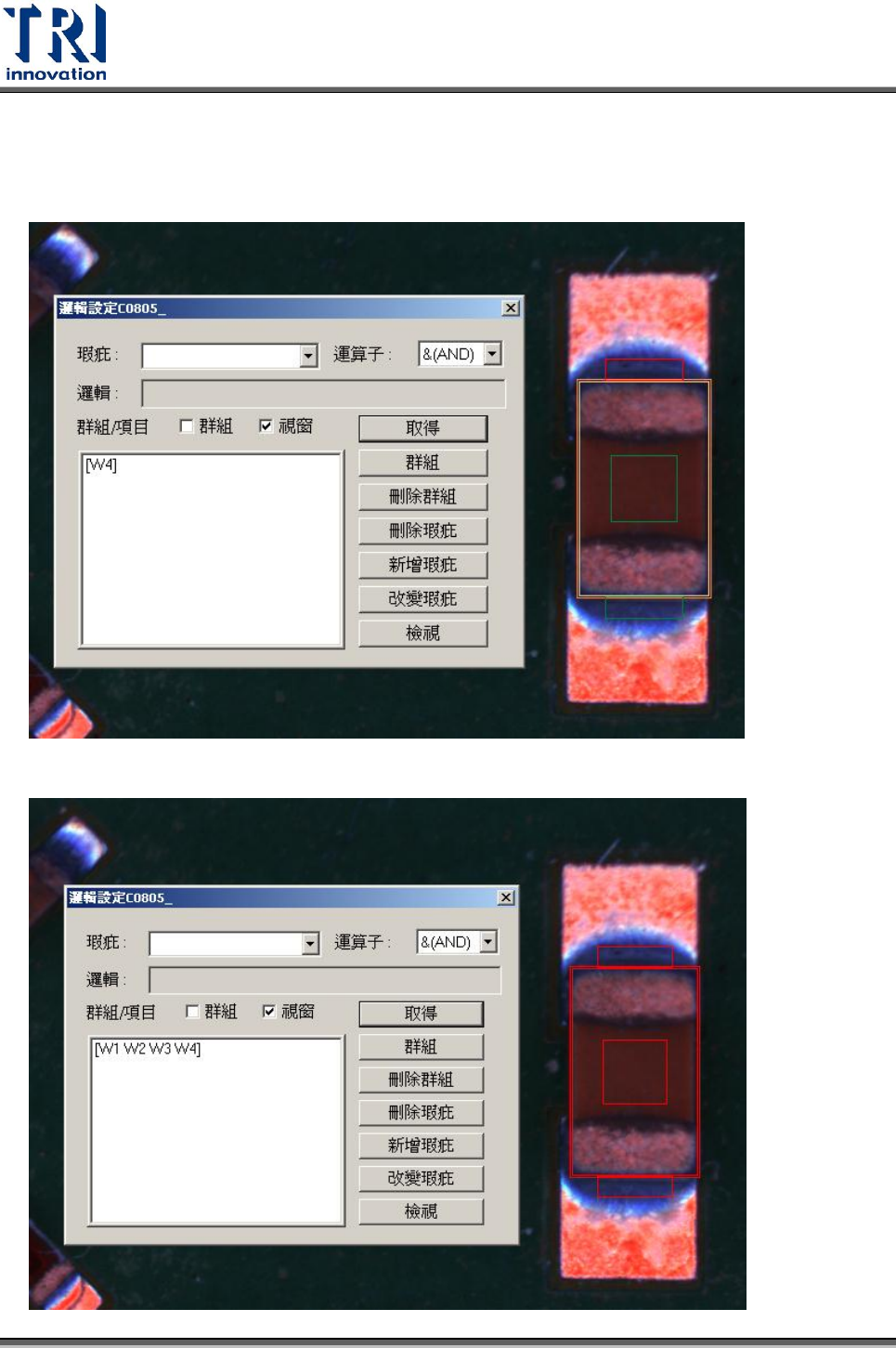

 取得：取得所點選的檢測框的名字，所取得的名稱會列在顯示的視窗中。

 選取單個檢測框，按下[取得]後。

 選取多個檢測框，按下[取得]後。
