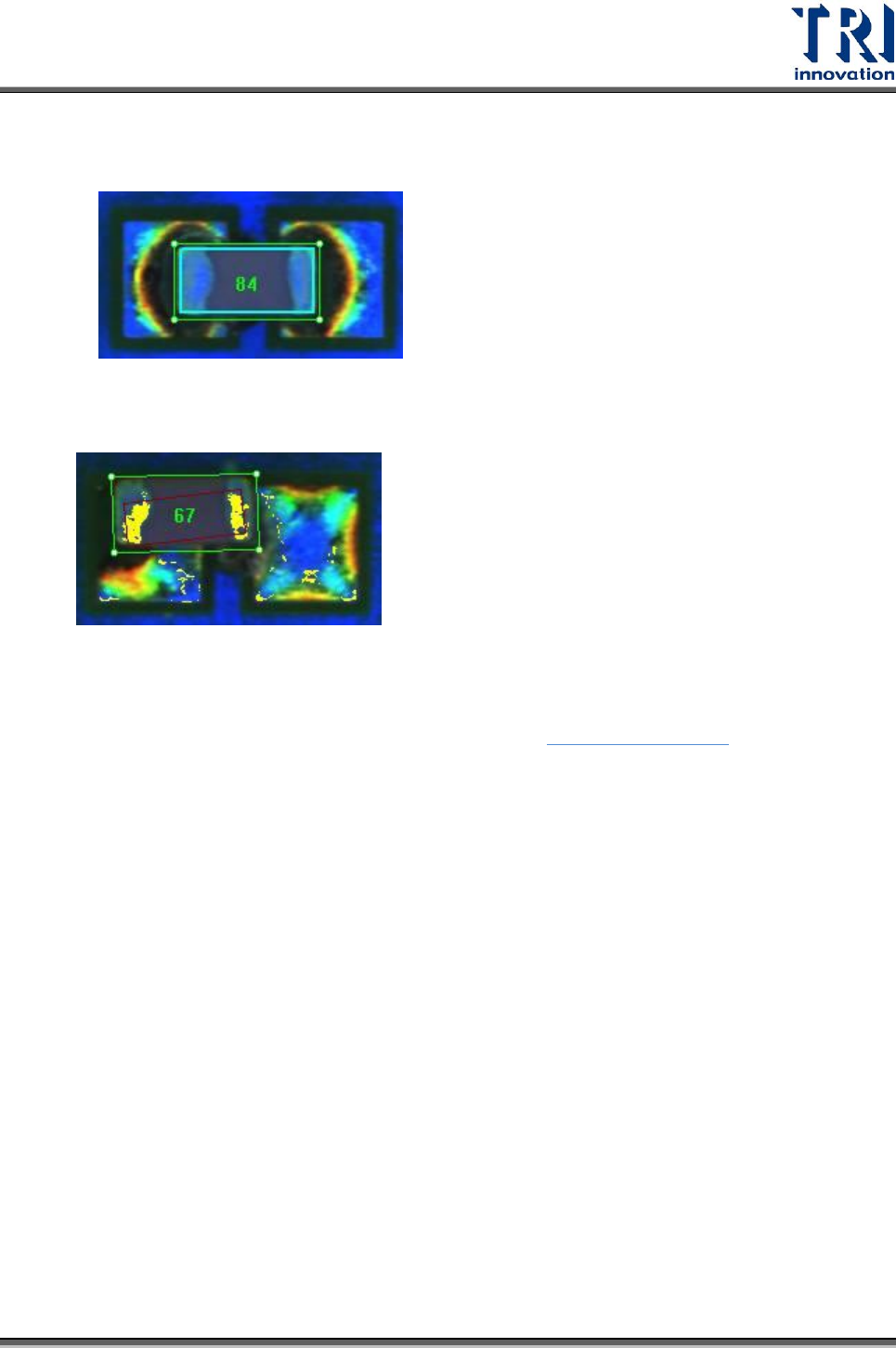

5. Chip Reposition 測試結果：
(1) 成功：依 Chip reposition 結果修正 shift 值，外框呈現淺藍色。
(2) 失敗：Chip reposition 結果異常, 不修正 shift 值，外框呈現暗紅色或無
出現外框。
37. Lead Inspection：此功能尚在研發中。
38. Add Specific Mask Extrablob in FOV：針對 FOV 影像內有檢測框或者設定灰階範
圍內的的位置加上遮罩。詳細的使用方法請參閱 7.26 多件檢測功能
Test Research Inc.
TR7700 SII User Guide–Software 459
5.4.1.2 影像區域檢測框顯示
亮紫色：萬用框。選擇一個[Missing/Missing Polarity]或[Lead]框後，滑鼠游標對著
萬用框按滑鼠左鍵兩下，可以將萬用框大小更改至與檢測框相同且移動到所選擇的
檢測框上方。
橘色：尚未被教導的檢測框。
深藍色：不檢測的檢測框。
灰色：不檢測的元件。
紅色：被選擇的檢測框。
淡藍色：位在其他 FOV 做檢測的檢測框。
淡紫色：[Missing/Missing Polarity]或[Lead]
淡綠色：[Missing/Missing Polarity/Lead]之外其他的檢測框。
5.4.1.3 FOV 影像中的滑鼠功能
在檢測框上點選滑鼠左鍵一下即可選取該檢測框，若點選滑鼠左鍵兩下可自動把整
顆元件中有連結的部分全部選取起來。
按著[Alt]，再以滑鼠左鍵按兩下點選某一個檢測框，則同屬性的檢測框會同時被選
取(即其他與之有連結的檢測框不會被選取)。
Test Research Inc.
460 TR7700 SII User Guide–Software

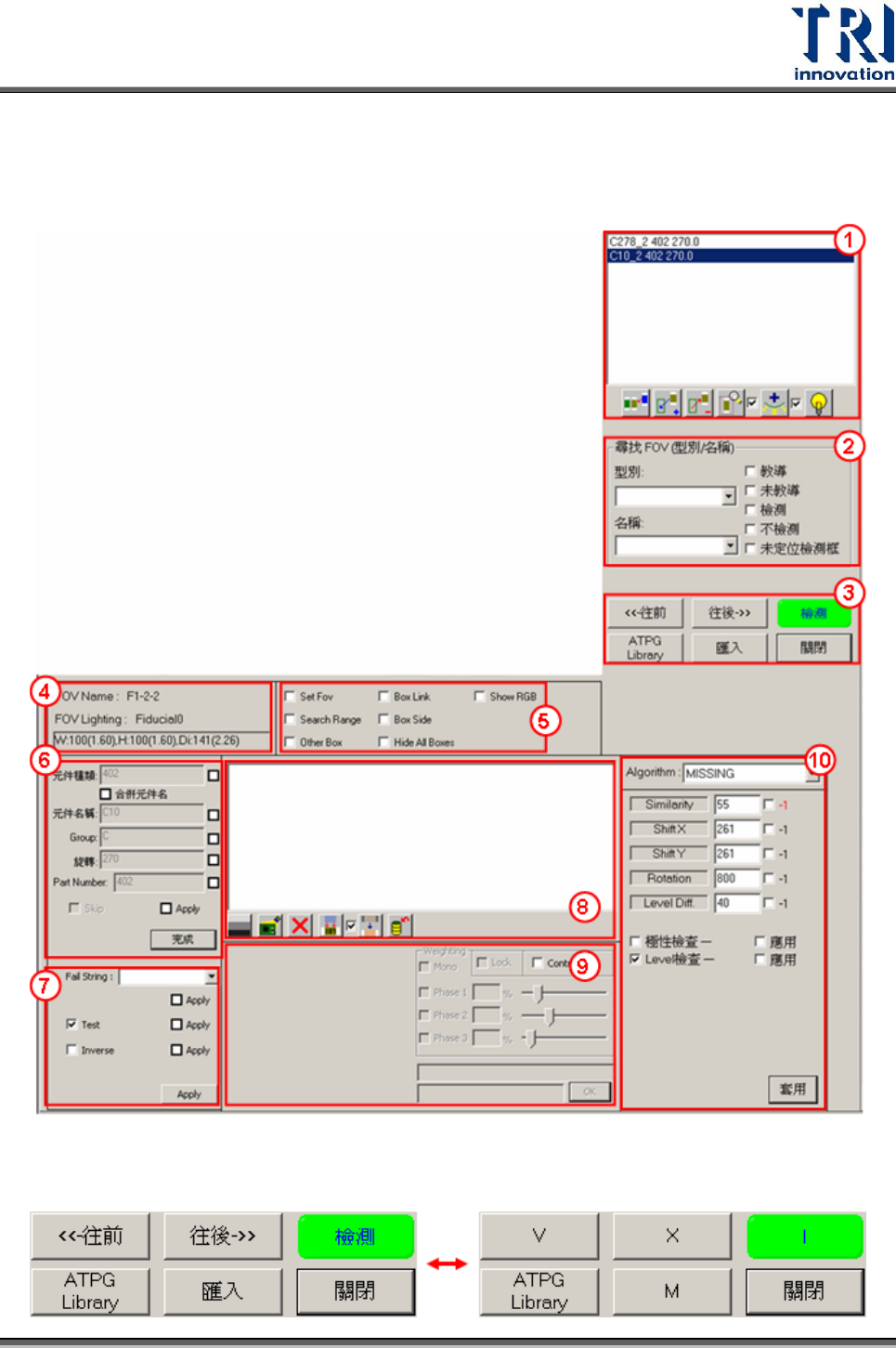

5.5 功能表區
5.5.1 功能視窗區域圖示
點選功能視窗後按下鍵盤上[F1]鍵，可以切換按鈕文字，使之顯示出每一個按鈕所對
應的鍵盤快速鍵。在按一次[F1]可將畫面切換回原來的畫面。
