Test Research Inc. 364 TR 7700 S II User Guid e – Softwar e 4.9.8.9 設定遮罩設定影像的遮罩。此功能已經修改至在屬性設定欄內使用。 4.9.8.10 邏輯設定提供點對點、點對線、線對線和 Light Bar 平整度的量測。  設定界面  測量二個元件的距離的設定界面  測量元件到邊或邊到邊的距的的設定界面

Test Research Inc.

TR7700 SII User Guide–Software 363

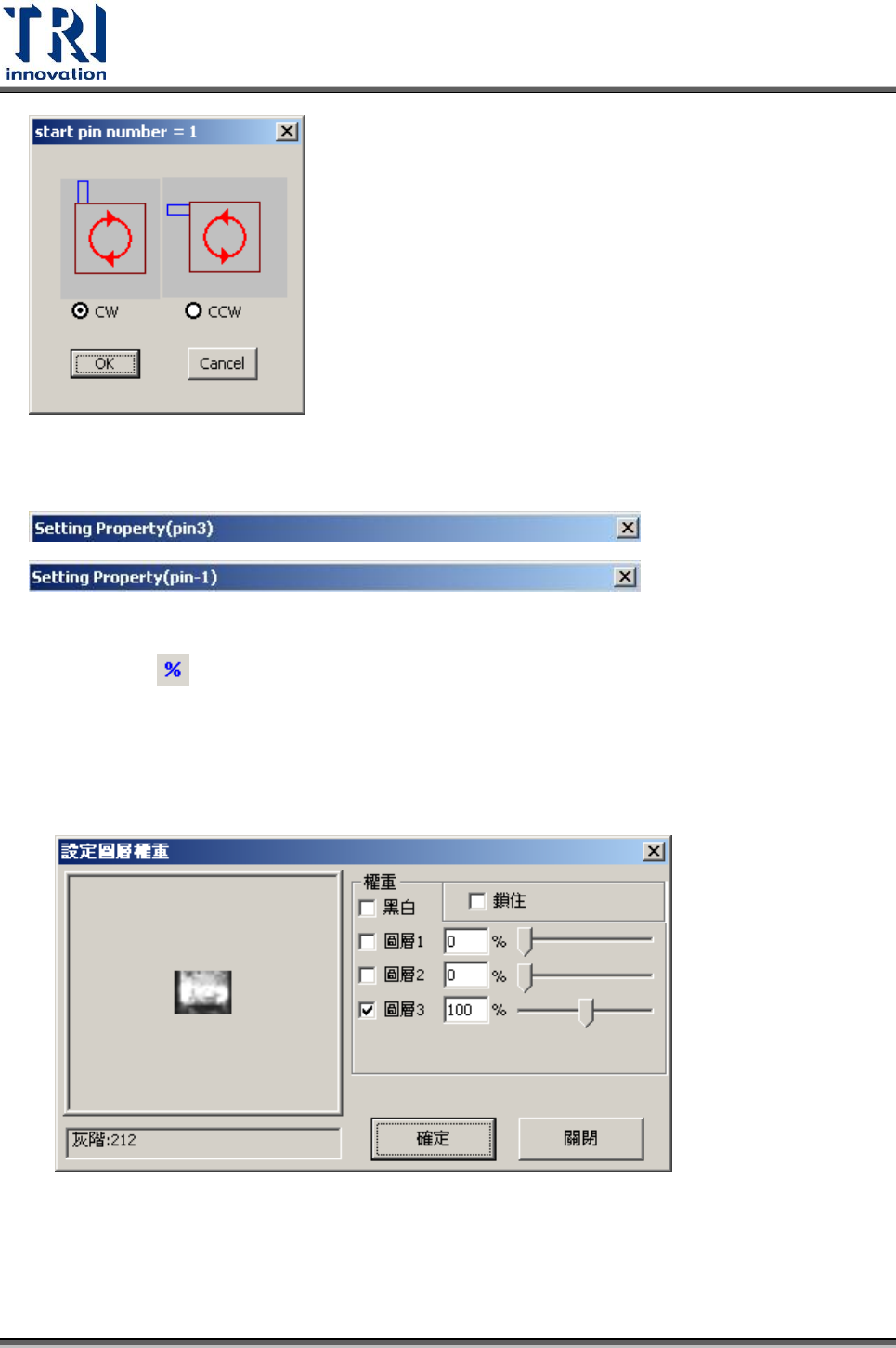

另外，在屬性視窗可以看到選擇的檢測框所代表的 IC 腳號碼。(pin-1)表示該檢測框不

為任何一支 IC 腳之檢測框。

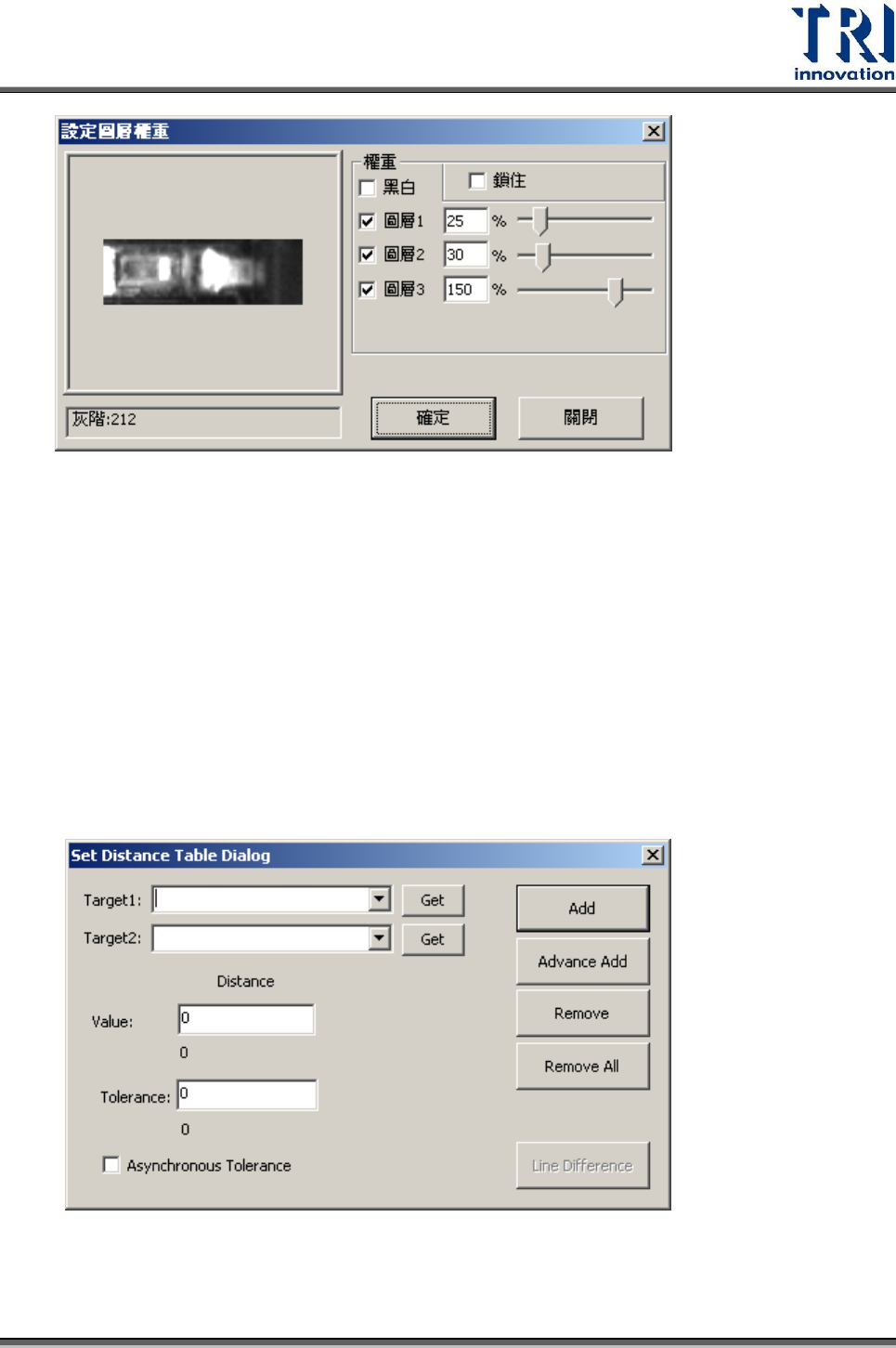

4.9.8.8 權重

 設定檢測框的權重。

 當選擇的檢測框沒有已經在屬性視窗中抓取的影像時，在權重設定視窗中會顯示出

該檢測框的影像。

若選擇的檢測框已有影像時，則需在屬性視窗中設定該影像的權重。

Test Research Inc.

364 TR7700 SII User Guide–Software

4.9.8.9 設定遮罩

設定影像的遮罩。此功能已經修改至在屬性設定欄內使用。

4.9.8.10 邏輯設定

提供點對點、點對線、線對線和 Light Bar 平整度的量測。

 設定界面

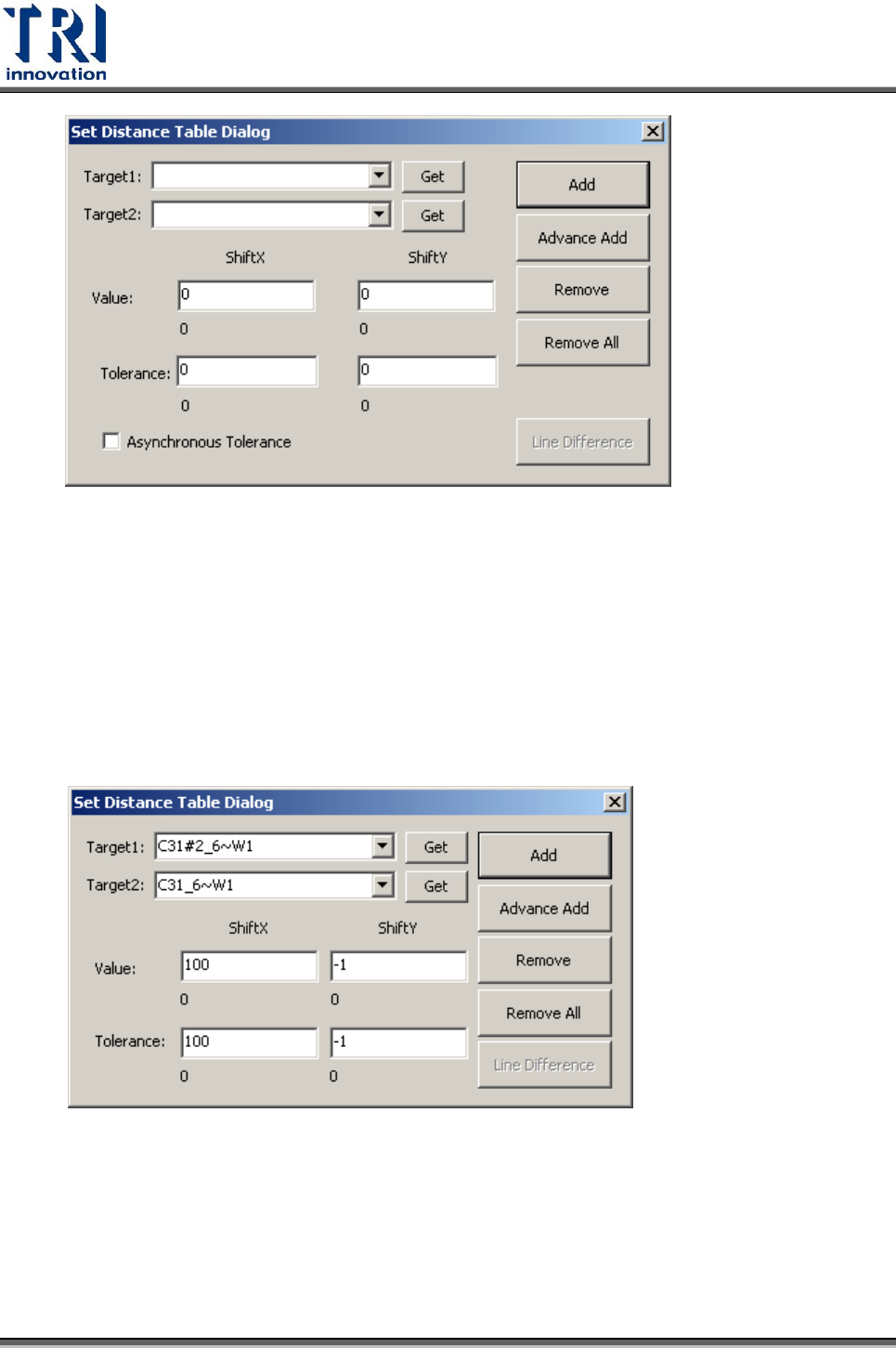

 測量二個元件的距離的設定界面

 測量元件到邊或邊到邊的距的的設定界面

Test Research Inc.

TR7700 SII User Guide–Software 365

 Target1、Target2：量測距離的二個檢測框名稱。在[Target1]中選擇一個檢測框

後，系統會在[Target2]欄位中，以下拉選單列出所有與[Target1]的檢測框有關的

設定。

 Get：將 FOV 內被選取的的檢測框名稱帶到 Target 內。

 Value：ShiftX、ShiftY 的設定值，若 Target 有一個為測線的框(CalDistance)，則

ShiftX 和 ShiftY 只要設一個就可以了。

 Tolerance：ShiftX、ShiftY 偏移的容忍值。如果將 Shift Y 的 Value/Tolerance 設

為-1，則點對點則計算直線距離。

 Result：檢測結果。

 Add：將本設定加入，若所選的二個檢測框為同一個元件則可以[By Type]增加。

 Advanced Add：將本設定加入，且有以下三種方式可選擇將設定套用在指定的其

他檢測框上。第一種方式為系統自動計算，將此設定帶入列於同一個水平上，有

相同距離的檢測框。另外兩個功能暫不開放。
