Test Research Inc.
40 TR7700 SII User Guide–Software
A. IC 腳優先配置：勾選表示同一 IC 的腳的檢測框將會盡量可能安排在最少的
FOV 中。
B. 自動調整Ｙ間距：勾選表示在 FOV 配置完畢後，系統會再檢視一次是否有被
切割到的檢測框可以經由 Y 軸方向上下微調整排 FOV 位置而使之不被切割到，
如果可以的話將進行調整。此功能已經被取消不能使用。
C. 檢測框被切時會自動分成二個：勾選表示如果無法經由微調使檢測框不被切
割到的話，那麼被切割到的 Missing 框會自動被分割成兩個以 Missing 框並以
邏輯[OR]接起來。
D. 在 FOV 邊緣的框會自動移到隔壁 FOV：勾選表示會將靠近邊界多少畫素以內
的檢測框嘗試做自動搬移的動作(根據註冊表的值)。目的是使檢測框不要落在
FOV 的邊緣。
E. 高速模式：此功能已經被取消不能使用。

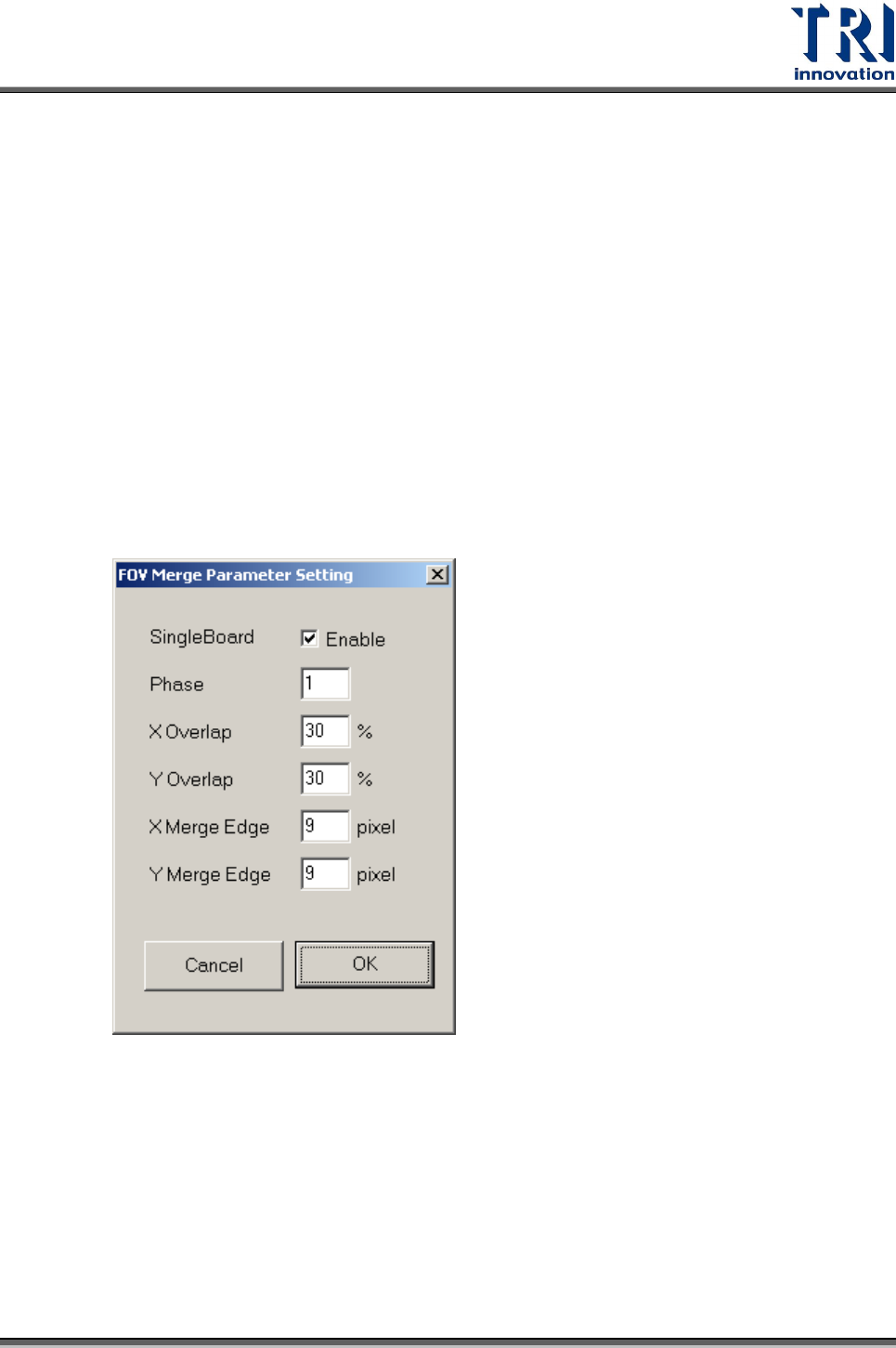

F. 進階：設定打光方式與 FOV 進階配置方式。
SingleBoard：勾選 Enable 代表開啟單板配置模式。目的是為了解決多
連板間距離過近，FOV 配置過密所導致的 Overtrigger 狀況。
Phase：設定取像時的打光方式。
X Overlap：設定取像時 X 方向的重疊區域比例。
Y Overlap：設定取像時 Y 方向的重疊區域比例。
X Merge Edge：設定 X 方向取像時影像邊緣需先忽略的畫素，待整板取
像後再作 FOV 配置。
Y Merge Edge：設定 Y 方向取像時影像邊緣需先忽略的畫素，待整板取
像後再作 FOV 配置。
Test Research Inc.
TR7700 SII User Guide–Software 41
4. 若多連板間的距離過近，且有元件距離板邊過近時，會造成 FOV 過密的現象，系
統必須降速才能夠維持多連板 FOV 的配置，此時會出現如下視窗。遇到此視窗時，
可選擇以下三個方法繼續進行程式製作。
A. 選擇[OK]表示使用系統建議的速度進行掃描及檢測。使用此選項會使用原本
的多連板 FOV 配置，但檢測速度將變慢。
B. 選擇[Cancel]表示不降速，但 FOV 的配置會自動以單板方式配置，即表示之
後製作程式時將無法使用[By Set]套用參數。
C. 重新編輯位於板邊元件的元件資料庫(Library)，可試著將檢測框範圍縮小，
嘗試是否可以避免需要降速的情形發生。
5. 當在[FOV Generation Function]視窗中按下確認後，系統會跳出以下視窗，詢問是
否需要使用[ Two Panel Mode]。該功能為節省掃標記點時間功能。檢測時第一片
板子將只有將 FOV 資料存下來不做運算，當第二片板子開始掃 FOV 時開始計算
第一片板的檢測資料。該功能僅在多標記點時才有作用。
如使用 Two Panel Mode 功能，還會詢問是否要先掃標記點 0 去計算停板位置偏
差。
Test Research Inc.
42 TR7700 SII User Guide–Software
6. 如果未使用多標記點或標記點未能配進 FOV 會出現如下的警告訊息。
7. 系統詢問[是否擷取所有的 FOV 影像]，請按[確定]。若按[取消]表示不進行擷取
FOV 影像的動作。
在製作新程式第一次擷取 FOV 影像時，系統會自動進行動靜態影像補償的掃圖動作。
首先，系統會先用正常的速度掃一次圖，然後使用慢速度掃第二次圖，在計算完需
補償的取像位置後，最後再以正常速度掃第三次圖。
若要取消此補償機制，在登錄檔中將參數[FovPosCalibration]的值修改為 0 即可。
若要增加此功能，則需在登錄檔中新增一參數[FovPosCalibration] (DWORD) 且將值
設定為 1 即可。登錄檔中另一參數[FovPosCalibrationStaticSpeed] 其值代表為第二
次慢速掃圖的速度。
