Test Research Inc.
TR7700 SII User Guide–Software 585

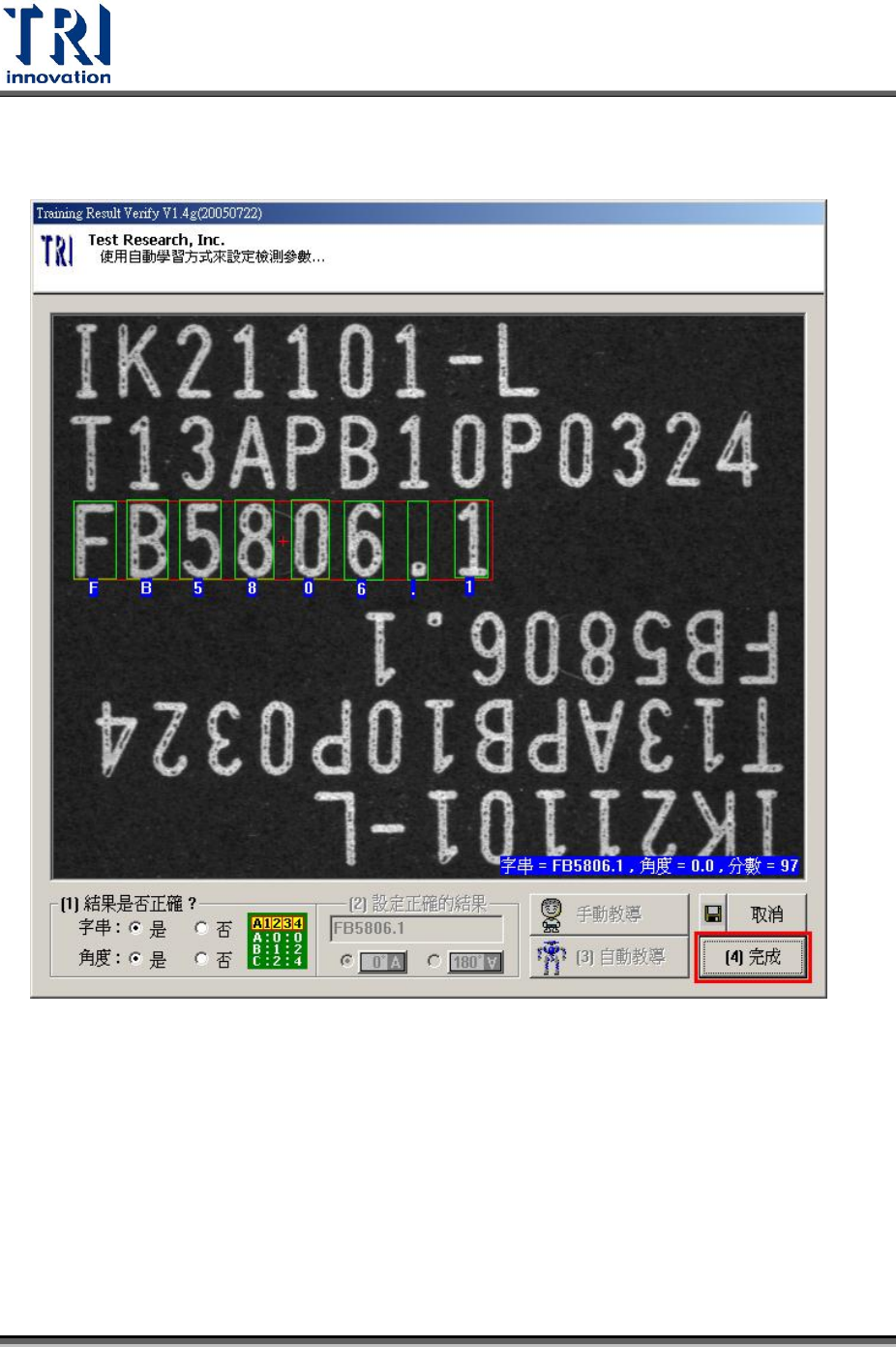

6. 自動學習完成後，再次確認辨結果是否成功，如成功則按下[OK]按鈕以完成
[OCR Train]的動作。
Test Research Inc.
586 TR7700 SII User Guide–Software
7. 當自動學習所辨識出來的結果，依然是辨識失敗時，一般有可能為檢測框包的
太小或大部份皆為影像在不清析的狀況下所發生，此時有三種解決方式：
A. 有可能是字串影像不清楚或雜訊太多所造成自動學習不佳，可選擇另一電
路板上相同 datecode 清楚的字串影像來教導。
B. 可選擇[手動教導(Manual Train)]進入內部教導視窗來強制做字型的細部教
導，以一個個字型的建立來達到需求。
C. 當檢測框的範圍太小時，自動程式無法正確取得字元的邊界點，此時按下
[取消(Cancel)]按鈕，回到主程式之 Train 視窗下，先將 Train 失敗的 OCR
檢測框刪除(Del Box)，再重新調整框大小，新增一 OCR 檢測框以學習及
字型教導。
4 選單說明
4.1 OCR - Auto Train Dialog
本窗口功能為自動教導(Auto Train)及自動學習(Auto-Learning)字型庫，當在 Train
Dialog 下新增一 OCR 檢測框後，系統將針對所框選的文字面進行文字辨認及教導。

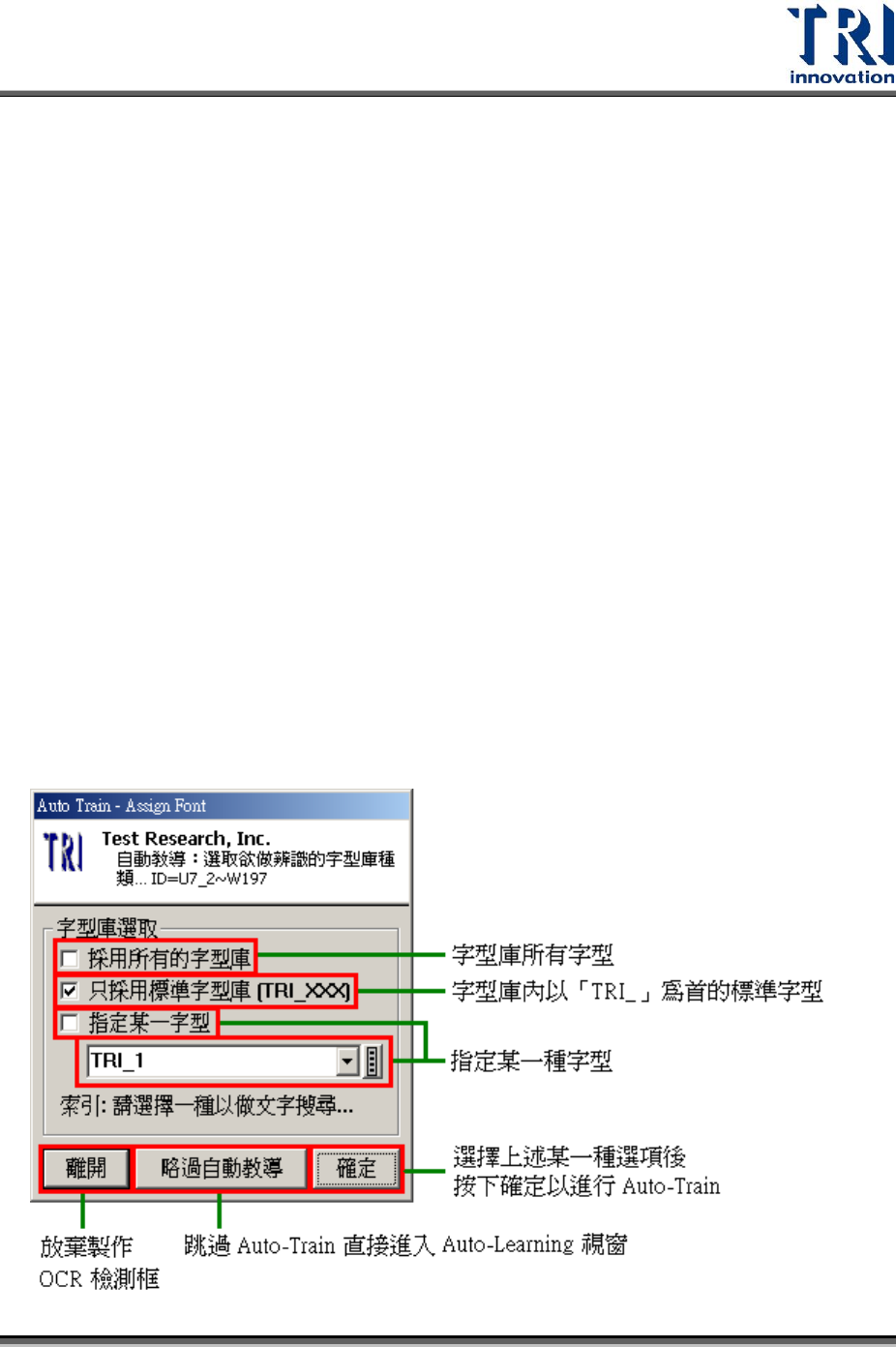

跳出字型種類選擇窗口(Assign Font Type)，共有三種字型種類組合可供選取，
選取字型種類的目的主要是使用已知的字型來做文字搜尋。
Test Research Inc.
TR7700 SII User Guide–Software 587
三種選取方式之目的是為了節省時間，指定某一種或某些字型種類以減少初步
搜尋時間。
如果已知待檢文字字串之字型種類時，則可直接指定某一種字型。
當已知所有的字型皆無法正確搜尋到時，則可直接跳過 Auto-Train 的動作，進
入自動學習(Auto-Learning)之 Training Result Verify 窗口。
當選擇完字型後，按下「確定」進行文字搜尋，初步搜尋的結果將顯示於圖像
上，當搜尋結果錯誤時，於「Result is correct?」窗口內選擇字串及角度是否正
確。
