Test Research Inc. 392 TR 7700 S II User Guid e – Softwar e [Train] 模式下的檢測參數設定畫面： B/W Threshold ：設定區分暗與亮的門檻值。 High Ratio ：檢測框中亮的區域面積與學習而得的亮區面積的最大比例容許值。 Low Ratio ：檢測框中亮的區域面積與學習而得的亮區面積的最小比例容許值。
Test Research Inc.
TR7700 SII User Guide–Software 391
門檻值(B/W Threshold) –設定區分暗與亮的門檻值。請參閱[Void]框同名稱的解釋。
Bright Ratio –設定在檢測框中，亮的區域在所有區域占有比例的容許值。
備註：此檢測框主要用在 Top Camera 下，其功能已逐漸被 Void 框取代。

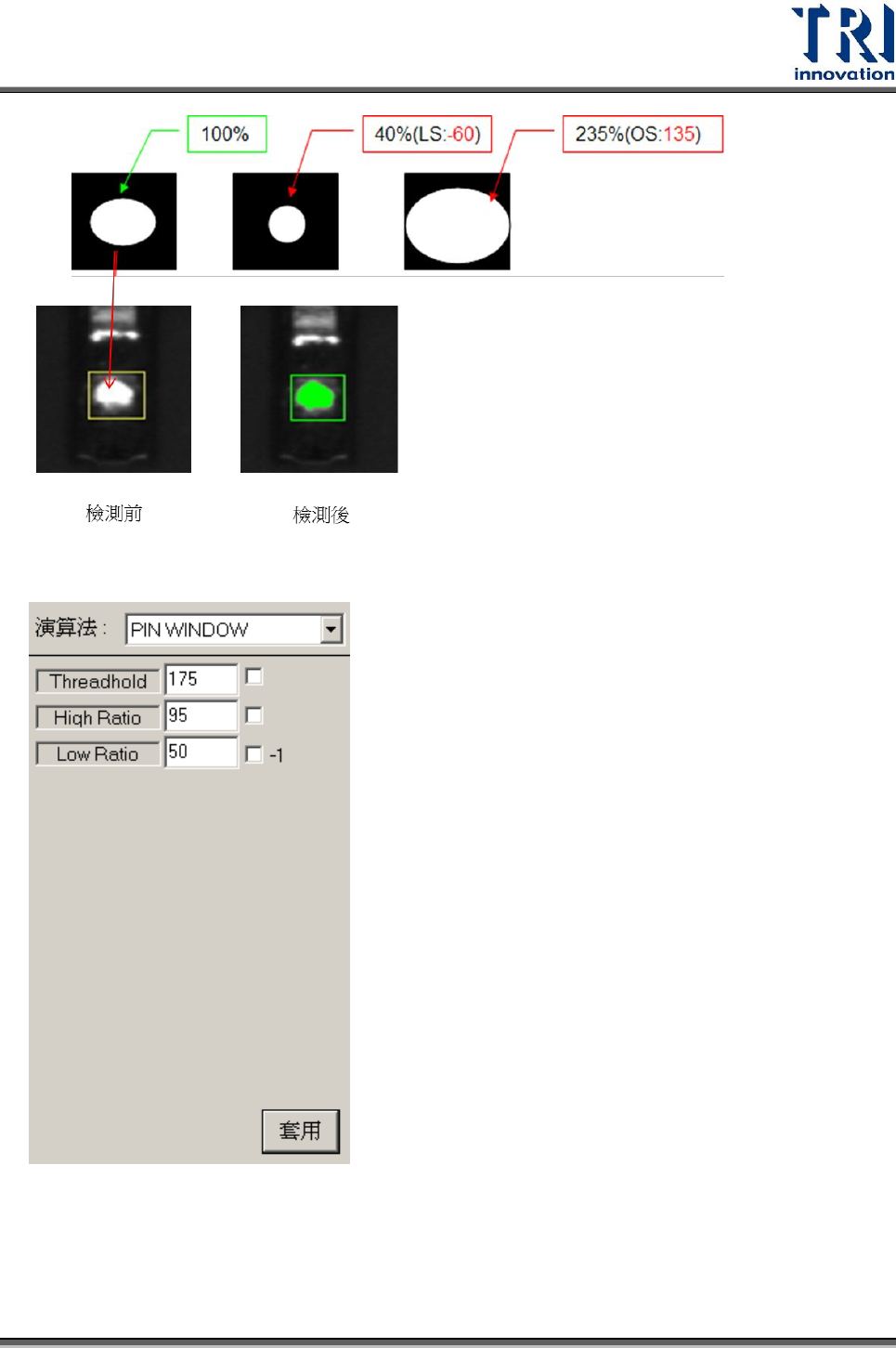

4.10.2.5 Pin
此檢測框是用來檢查元件的偏移、錫多、錫少。利用灰階值(0-255)來設定門檻值及所
佔比例來判斷是否通過檢測。程式製作時需先學習(Train)檢測框中亮的區域大小，再
根據設定之參數來決定可容許之亮暗比例。
Test Research Inc.
392 TR7700 SII User Guide–Software
[Train]模式下的檢測參數設定畫面：
B/W Threshold：設定區分暗與亮的門檻值。
High Ratio：檢測框中亮的區域面積與學習而得的亮區面積的最大比例容許值。
Low Ratio：檢測框中亮的區域面積與學習而得的亮區面積的最小比例容許值。
Test Research Inc.
TR7700 SII User Guide–Software 393
備註：此檢測框主要用在 Angle Camera 下，其功能已逐漸被 Void 框取代。
4.10.2.6 Solder
此檢測框主要是用來檢查元件 IC 腳的短路。該檢測框在教導(Train)時會自動根據週遭
灰階值進行設定。當從檢測框邊緣往外延伸有連續多個 pixel 的灰階值皆超過其門檻
值(Bridge Threshold)時，即判定為 Fail。對於鏡頭解析度為 15μm 的機台，其 Bridge
Range Ratio 預設為 5 個畫素；而鏡頭解析度為 10μm 的機台，其 Bridge Range Ratio
預設為 7 個畫素。使用者也可以手動設定畫素值來放鬆或者設嚴比對條件。另外，此
檢測框可改為向內檢查(在 Type 裡選擇)，亦可設定檢測連續暗點並判定為短路(勾選
Dark Bridge 功能)。
[Train]模式下的檢測參數設定畫面：
