Test Research Inc. TR 7700 S II User Guid e – Softwar e 303 4.8 光源設定 按下 [ 光源設定 ] 按鈕會出現 [ 光源控制編輯視窗 ] ，在本程式中若需更改光元都須經由此 視窗做調整。 4.8.1 光源控制編輯視窗
Test Research Inc.
302 TR7700 SII User Guide–Software

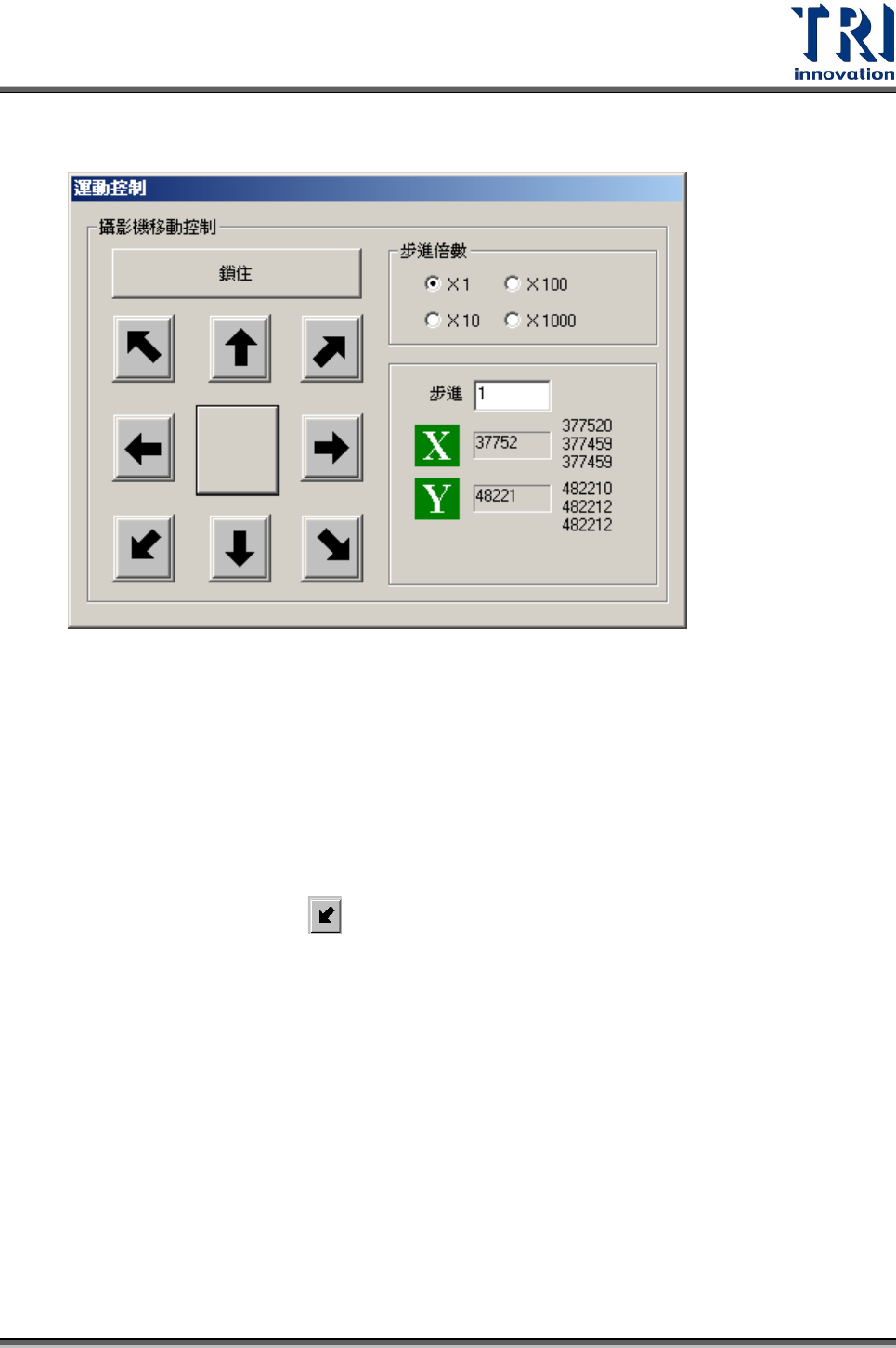

4.7 運動控制
1. 步進倍數：可選擇步進數值的倍數來作移動有 1、10、100 及 1000 倍可選擇
2. 步進：輸入 Table 移動的步進數目
3. X、Y：顯示目前攝影機所在的座標位置
4. 鎖住/釋放：為了安全的理由可按下[鎖住]按鈕將 Table 鎖定，若按下[釋放]鈕可
解除鎖定。
5. 箭頭按鈕：按下箭頭按鈕可將攝影機移致箭頭所指的方向，移動的距離為[步
進]x[步進倍數]。若按下
5
2
3
1
4
6
按鈕，攝影機會從現在的位置往左方及下方各移動
1(1x1)步。
6. 中央按鈕：按下此按鈕後，[運動控制]視窗將會縮小到畫面左下方位置，若要恢
復可在縮小的圖示上雙擊滑鼠左鍵即可。
Test Research Inc.
TR7700 SII User Guide–Software 303

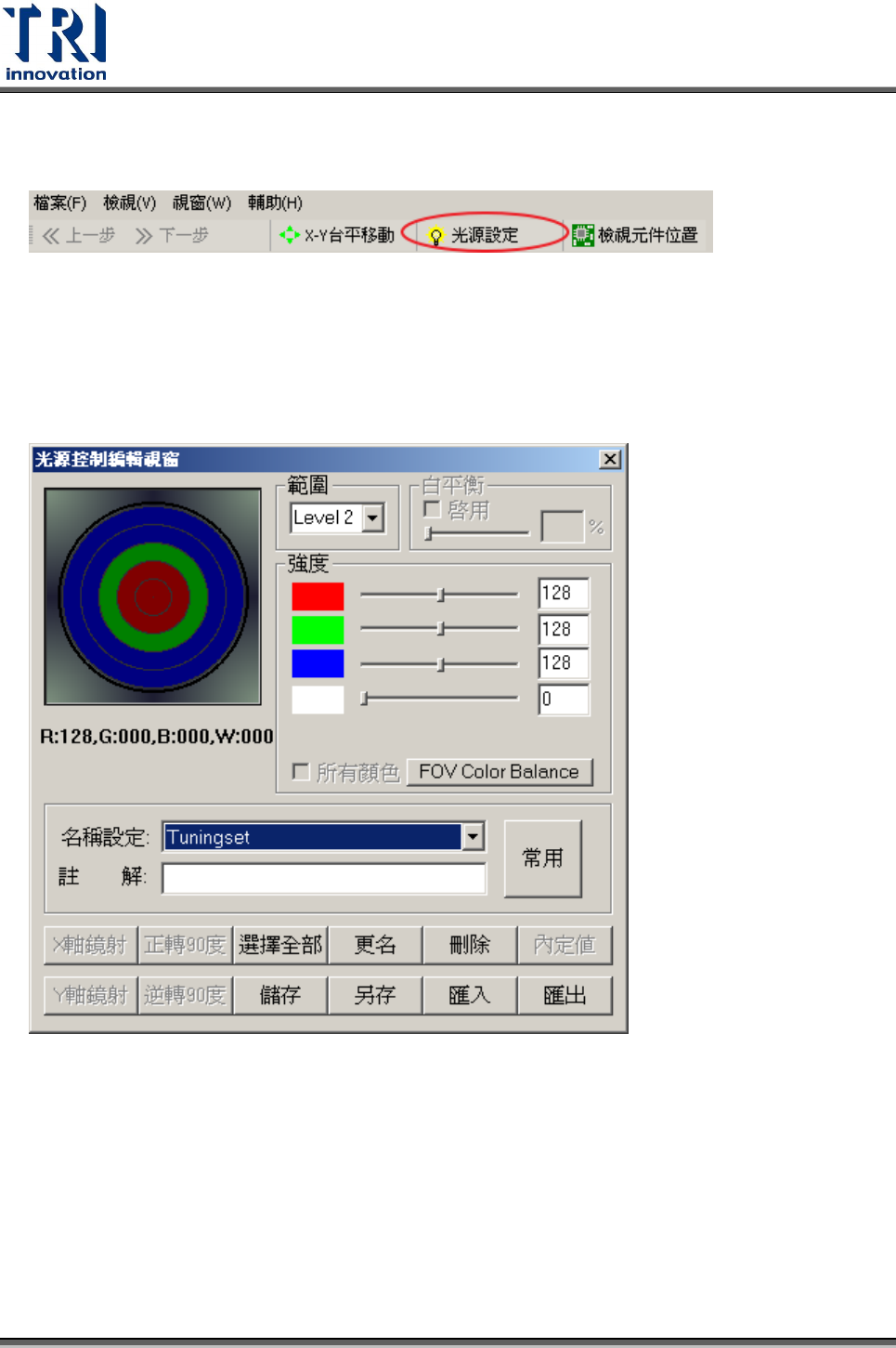

4.8 光源設定
按下[光源設定]按鈕會出現[光源控制編輯視窗]，在本程式中若需更改光元都須經由此
視窗做調整。
4.8.1 光源控制編輯視窗
Test Research Inc.
304 TR7700 SII User Guide–Software

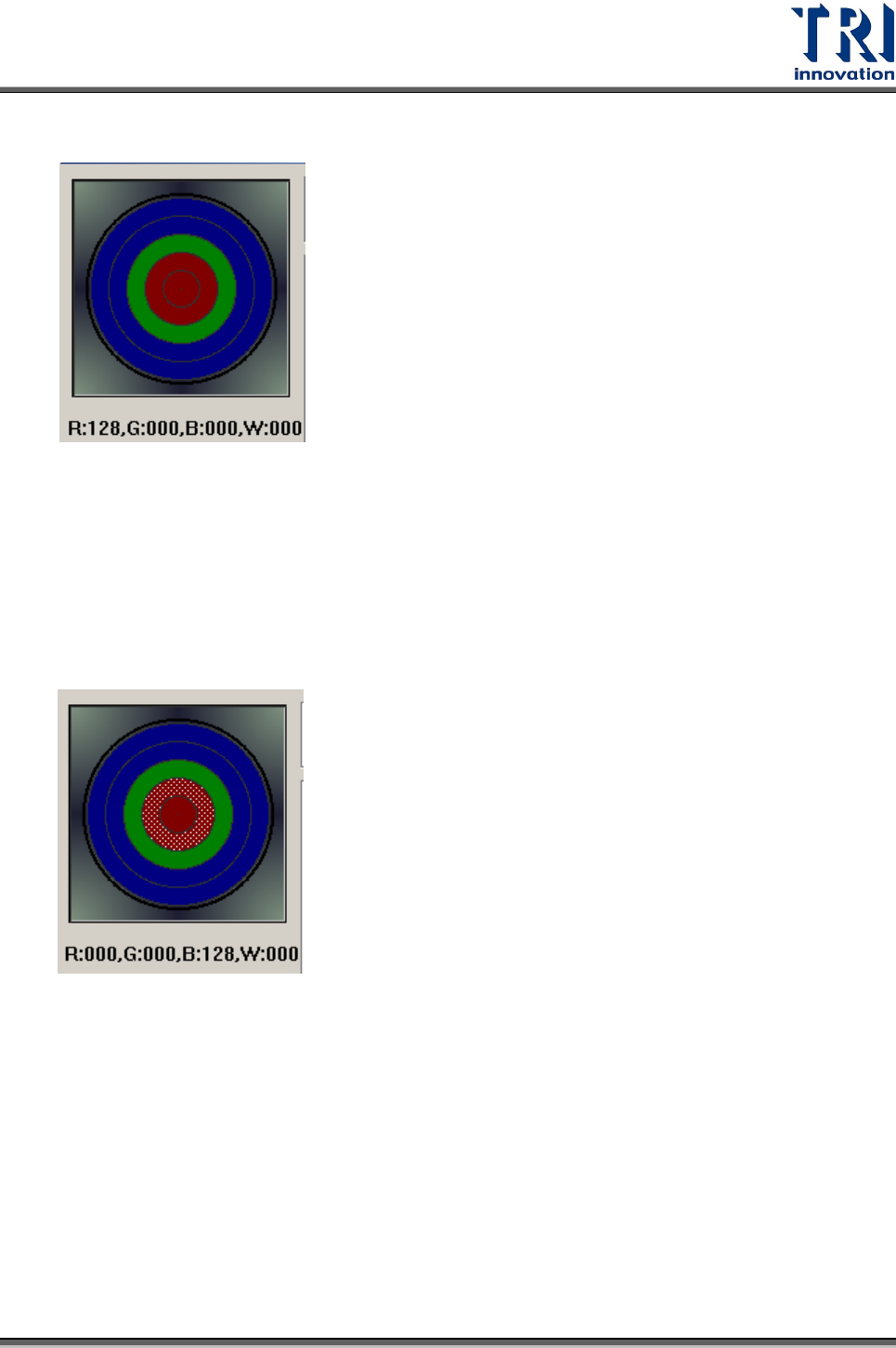

1. LED 區域控制：
在此區以圖形表示光盤的配置情形。
光盤由內而外分別配置紅光(兩圈)、綠光、藍光(兩圈)LED。
以滑鼠左鍵點選光源調整區域可以將區域切換成開啟或關閉。開啟狀態以實心表示，
關閉狀態的區域以格線表示，如下圖所示，第二圈的紅色為關閉狀態。原先呈開啟
狀態的區域經點選會變成關閉狀態，而原先呈關閉狀態的經點選後會變成開啟狀態，
只有開啟狀態的區域可以被調整。
2. 範圍：可由此下拉式選單選取所需的電流強度[Level 1(40mA), Level 2(60mA),
Level 3(80mA), Level 4(100mA))。Level 越高，LED 的亮度就會越高。
3. 白平衡：對於目前選擇的燈光有做白平衡補償，7700 機台已經內建，所以此區不
須使用。
4. 強度：由此區域可調整 LED 的亮度，紅、綠、藍、白四色調整區表示分別調整該
色的 LED。調整的範圍為 0~255，可以使用左右拖曳圖示調整或在文字方塊中直
接輸入數值，數值越大表亮度越大。
所有顏色(All Color)：勾選本選項時，下方白色強度調整區域的功能會被切換成調
整全部開啟的區域。
