Test Research Inc. 410 TR 7700 S II User Guid e – Softwar e  Angle ： Train 之後的標準角度。目前此功能沒有開放手動輸入，由系統自動判斷。 Horizontal 的框自動設為 0 度， Vertical 的框自動設為 9000 度，單位為百分之一度。  Rotate ：旋轉角度的 passlevel 。量測超過此設定角度為 FAIL ，不超過為 PASS 。單 …

Test Research Inc.

TR7700 SII User Guide–Software 409

以範例說明檢測框擺放的位置

Good

檢測結果

Bad

參數設定

Test Research Inc.

410 TR7700 SII User Guide–Software

 Angle：Train 之後的標準角度。目前此功能沒有開放手動輸入，由系統自動判斷。

Horizontal 的框自動設為 0 度，Vertical 的框自動設為 9000 度，單位為百分之一度。

 Rotate：旋轉角度的 passlevel。量測超過此設定角度為 FAIL，不超過為 PASS。單

位為百分之一度，設定範圍為 0~17999。例：若值為 345，代表找到的角度與

Train 時的標準相差 3.45 度。

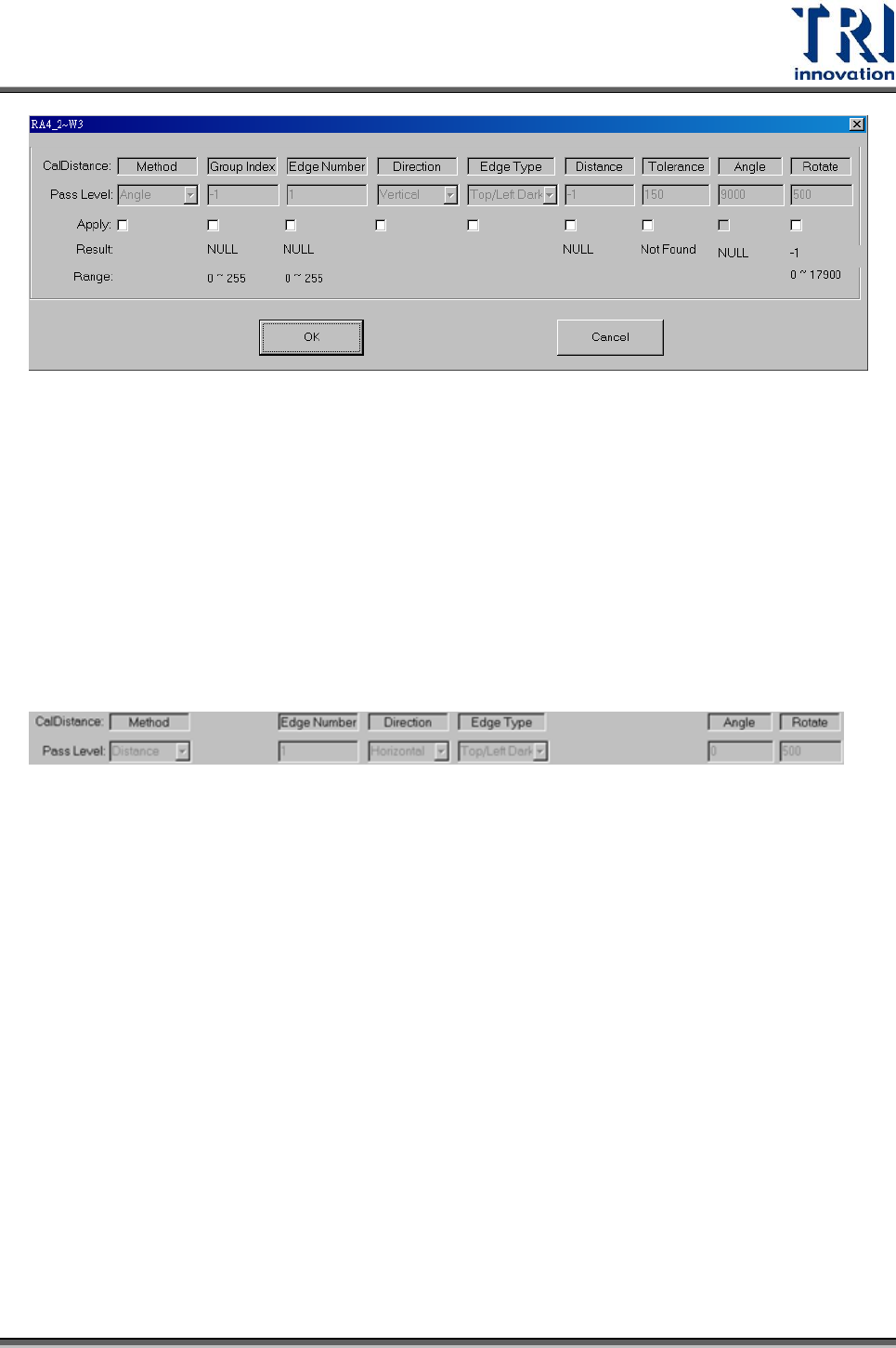

CalDistance 檢測框的異動及新舊程式的轉換

 新的[CalDistance]會將[Group Index]和[Shift]欄位移除，由新的設定界面所取代。

4.10.2.15 Black Component

本檢測框主要用來檢測表面上無特徵點的黑色元件，其偏移或缺件的狀況。

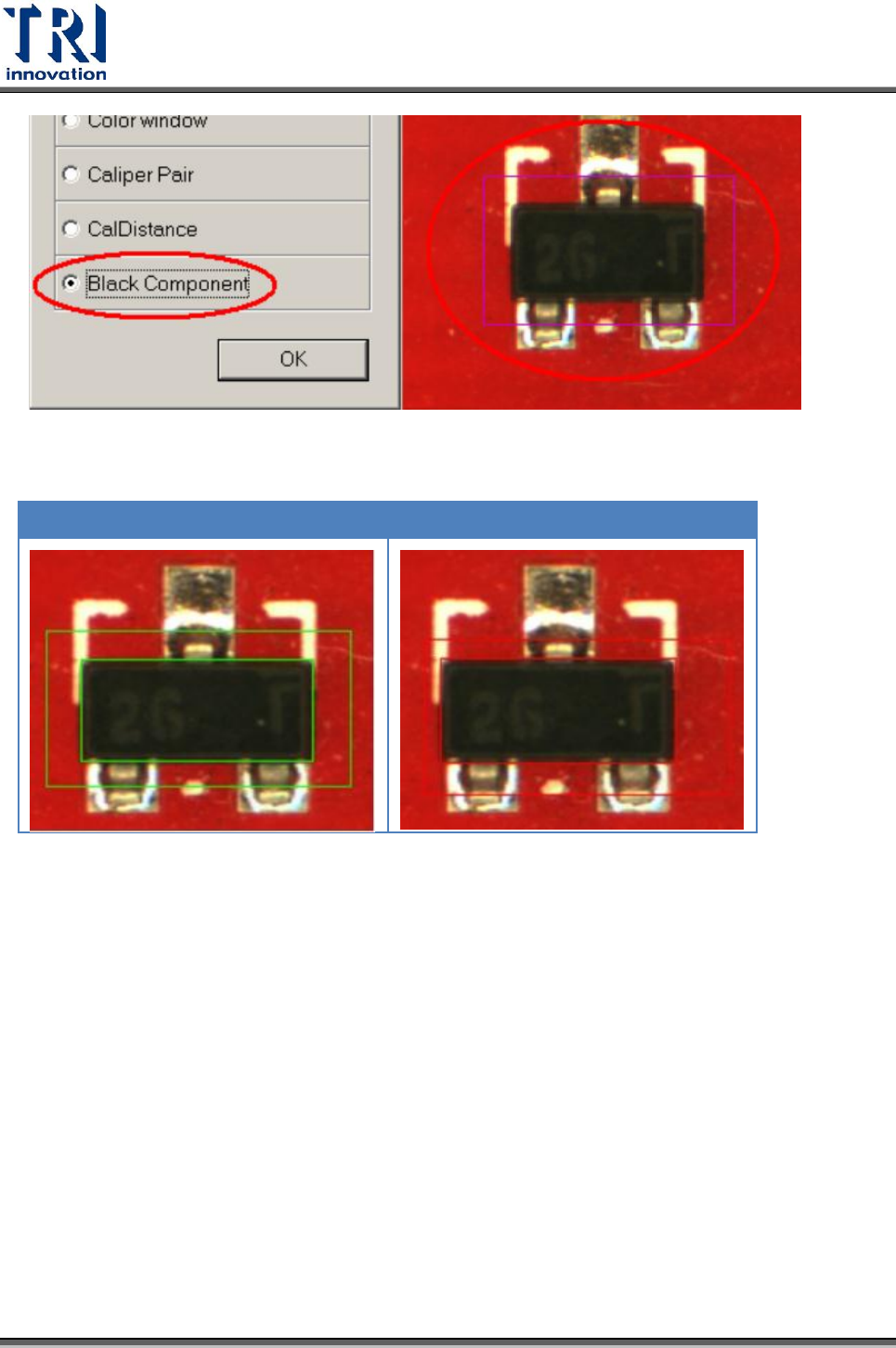

設定方式：在 Train 模式下，選定適當的黑色元件後，將萬用框包圍住此元件。接著，

在 FOV 影像區按右鍵，選擇[新增檢測框]，然後選擇[Black Component]後，系統會在

萬用框為置產生一個 Black Component 框，並且會自動完成教導的動作。在此，請注

意其檢測框長寬不可超過待測零件的長寬的 1.5 倍。

Test Research Inc.

TR7700 SII User Guide–Software 411

PASS

FAIL

選擇[設定(Setting)]可觀看檢測結果，由圖中可以看出 X 方向的 Shift 量超出預設的門

檻值，所以結果為 Fail。
