TR7700_SII_Software_ch_v4-6.pdf - 第261页
Test Research Inc. TR 7700 S II User Guid e – Softwar e 247 7. 選擇想要進行 Fin e Tune 的 Inline 機台。 8. 開啟成功會顯示下列訊息
Test Research Inc.
246 TR7700 SII User Guide–Software

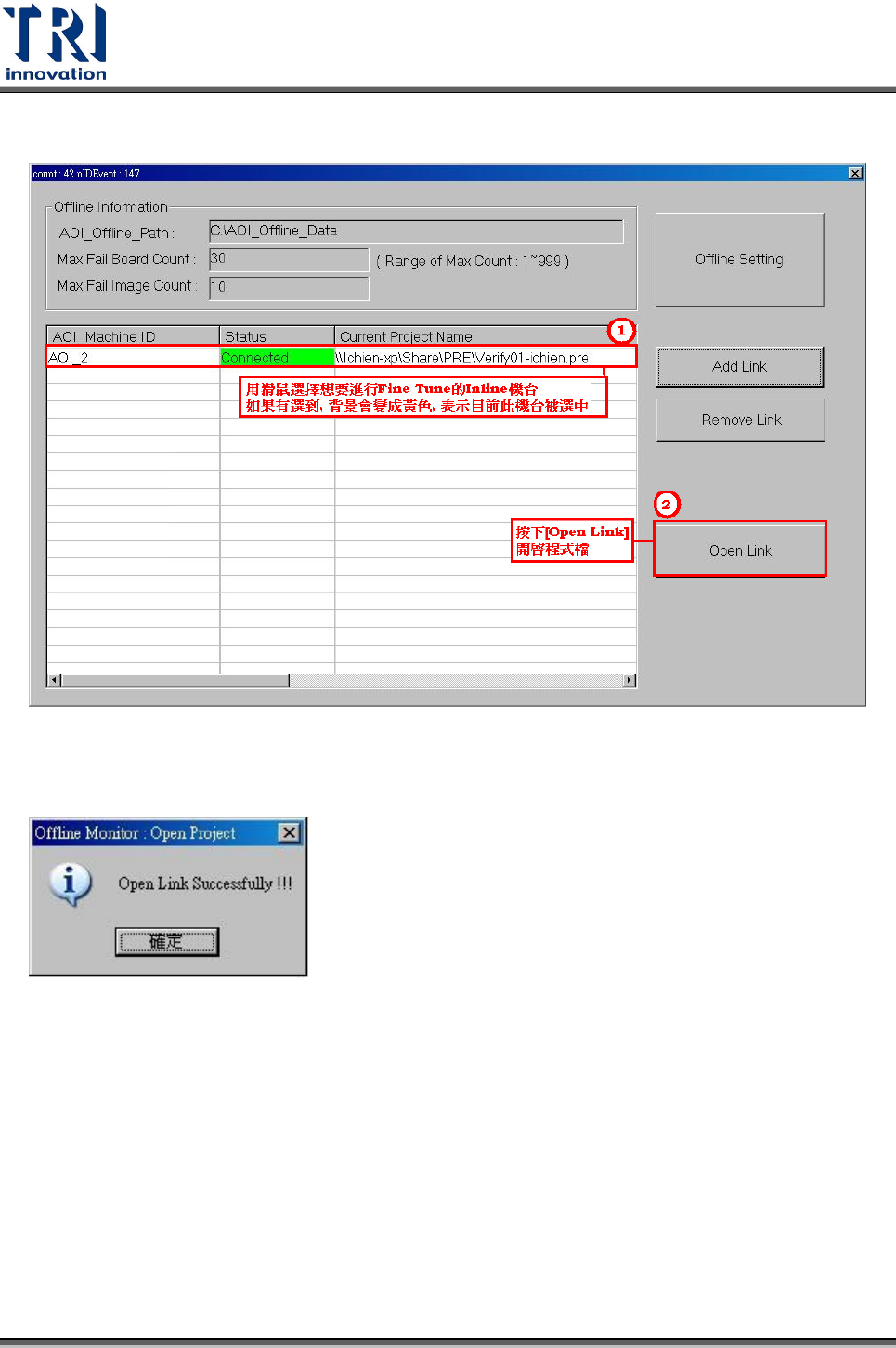

6. 連線成功，狀態會顯示綠色，並且顯示 Inline 機台名稱，目前開啟的程式檔名。
Test Research Inc.
TR7700 SII User Guide–Software 247
7. 選擇想要進行 Fine Tune 的 Inline 機台。
8. 開啟成功會顯示下列訊息
Test Research Inc.
248 TR7700 SII User Guide–Software
9. 開啟成功後，使用者將可以進行 Offline Fine Tune。
Max Fail Board Count 和 Max Fail Image Count 數量，會影響 Offline
機台看到的檢測分數和 Inline 機台實際檢測分數的一致性。
3.7.43 輸出條碼檔案
此功能的目的在於將每日的條碼檔案輸出。選擇[工具]>[輸出條碼檔案]>[啟動]來開啟
此功能，並使用[工具]>[輸出條碼檔案]>[選擇資料夾]來設定路徑。
3.7.44 檢查條碼格式
此功能的目的在於是利用條碼檢查機制來控制機台檢測狀況，意即當條碼格式不符合
設定時，機台將停止檢測。使用此功能時需先將[參數]>[系統]>[當條碼發生錯誤時停
機]。使用方法如下：
(1) 選擇[工具]>[檢查條碼格式]>[啟動]。
(2) 選擇[工具]>[檢查條碼格式]>[設定]。點選之後，會出現以下視窗。
