Test Research Inc. TR 7700 S II User Guid e – Softwar e 411 PASS FAIL 選擇 [ 設定 (Setting)] 可觀看檢測結果，由圖中可以看出 X 方向的 Shift 量超出預設的門 檻值，所以結果為 Fail 。
Test Research Inc.
410 TR7700 SII User Guide–Software
Angle：Train 之後的標準角度。目前此功能沒有開放手動輸入，由系統自動判斷。
Horizontal 的框自動設為 0 度，Vertical 的框自動設為 9000 度，單位為百分之一度。
Rotate：旋轉角度的 passlevel。量測超過此設定角度為 FAIL，不超過為 PASS。單
位為百分之一度，設定範圍為 0~17999。例：若值為 345，代表找到的角度與
Train 時的標準相差 3.45 度。
CalDistance 檢測框的異動及新舊程式的轉換
新的[CalDistance]會將[Group Index]和[Shift]欄位移除，由新的設定界面所取代。

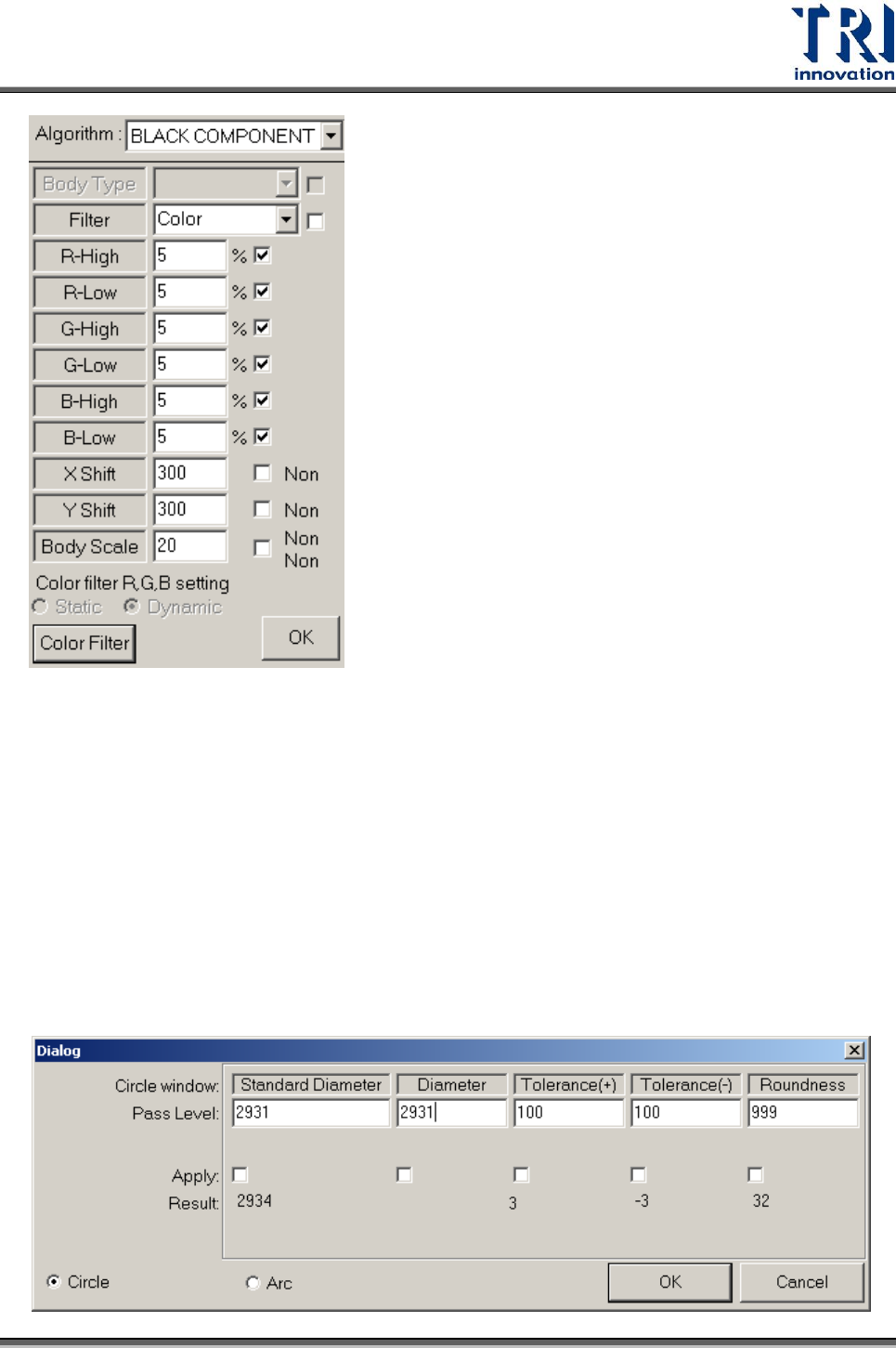

4.10.2.15 Black Component
本檢測框主要用來檢測表面上無特徵點的黑色元件，其偏移或缺件的狀況。
設定方式：在 Train 模式下，選定適當的黑色元件後，將萬用框包圍住此元件。接著，
在 FOV 影像區按右鍵，選擇[新增檢測框]，然後選擇[Black Component]後，系統會在
萬用框為置產生一個 Black Component 框，並且會自動完成教導的動作。在此，請注
意其檢測框長寬不可超過待測零件的長寬的 1.5 倍。
Test Research Inc.
TR7700 SII User Guide–Software 411
PASS
FAIL
選擇[設定(Setting)]可觀看檢測結果，由圖中可以看出 X 方向的 Shift 量超出預設的門
檻值，所以結果為 Fail。
Test Research Inc.
412 TR7700 SII User Guide–Software
4.10.2.16 Gray Window
用 mono 的方式來檢測錫膏的比例。
4.10.2.17 Circle Window
用來量測圓的直徑與真圓性度與弧的直徑與圓心。一般在欲檢測的圓上新增 Circle 框
後，系統會自動判斷量測目標的種類(圓或弧)。
圓(Circle)的介面：
