TR7700 SII User Guide–Software 433

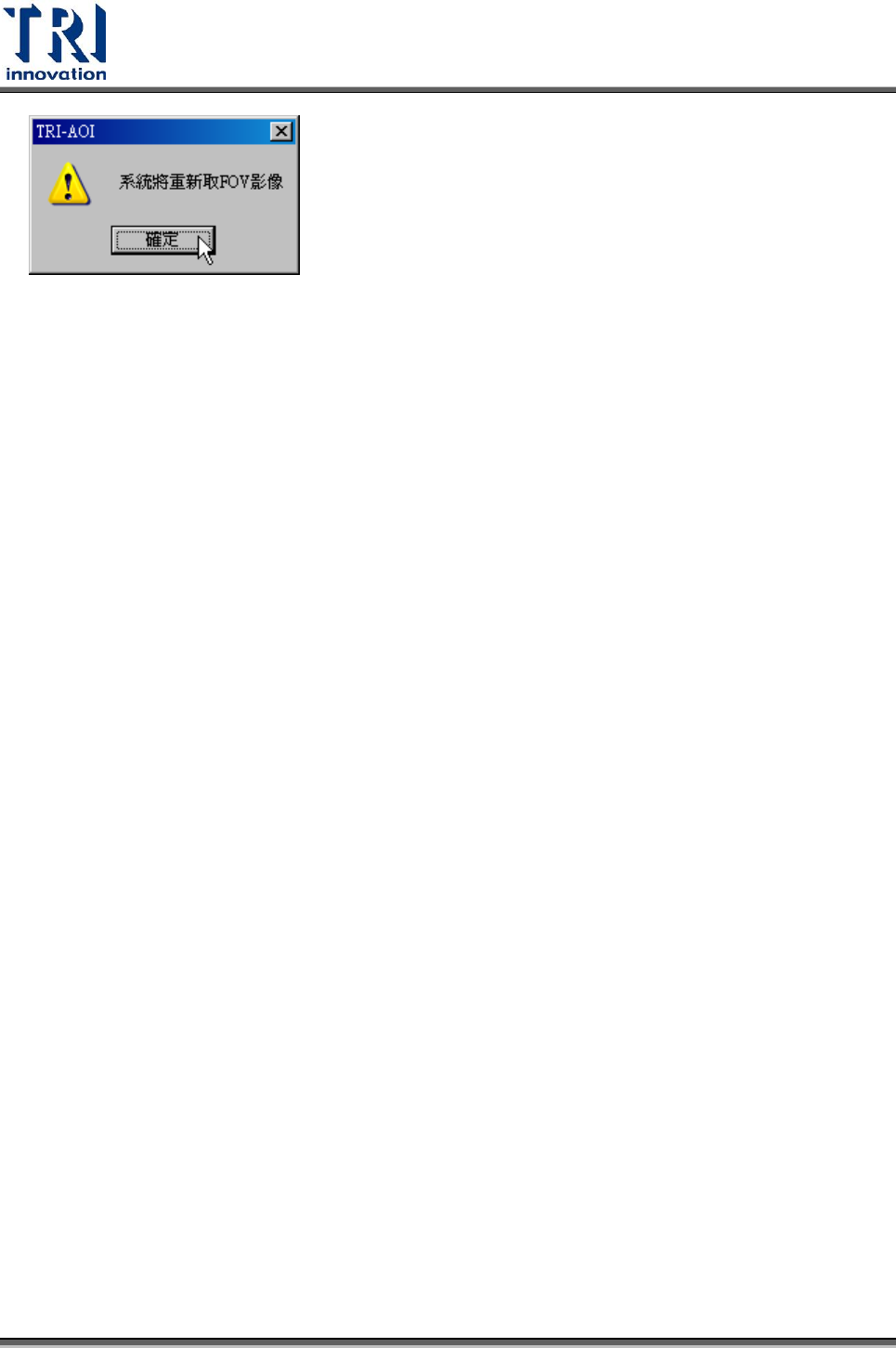

Step8. 開啟[Train]步驟，對 FOV 影像增加[Warp]框。
Step9. 等到取得實板後，再依正常步驟繼續編輯程式。
Test Research Inc.
434 TR7700 SII User Guide–Software
5 教導(TRAIN)視窗功能介紹
5.1 主畫面

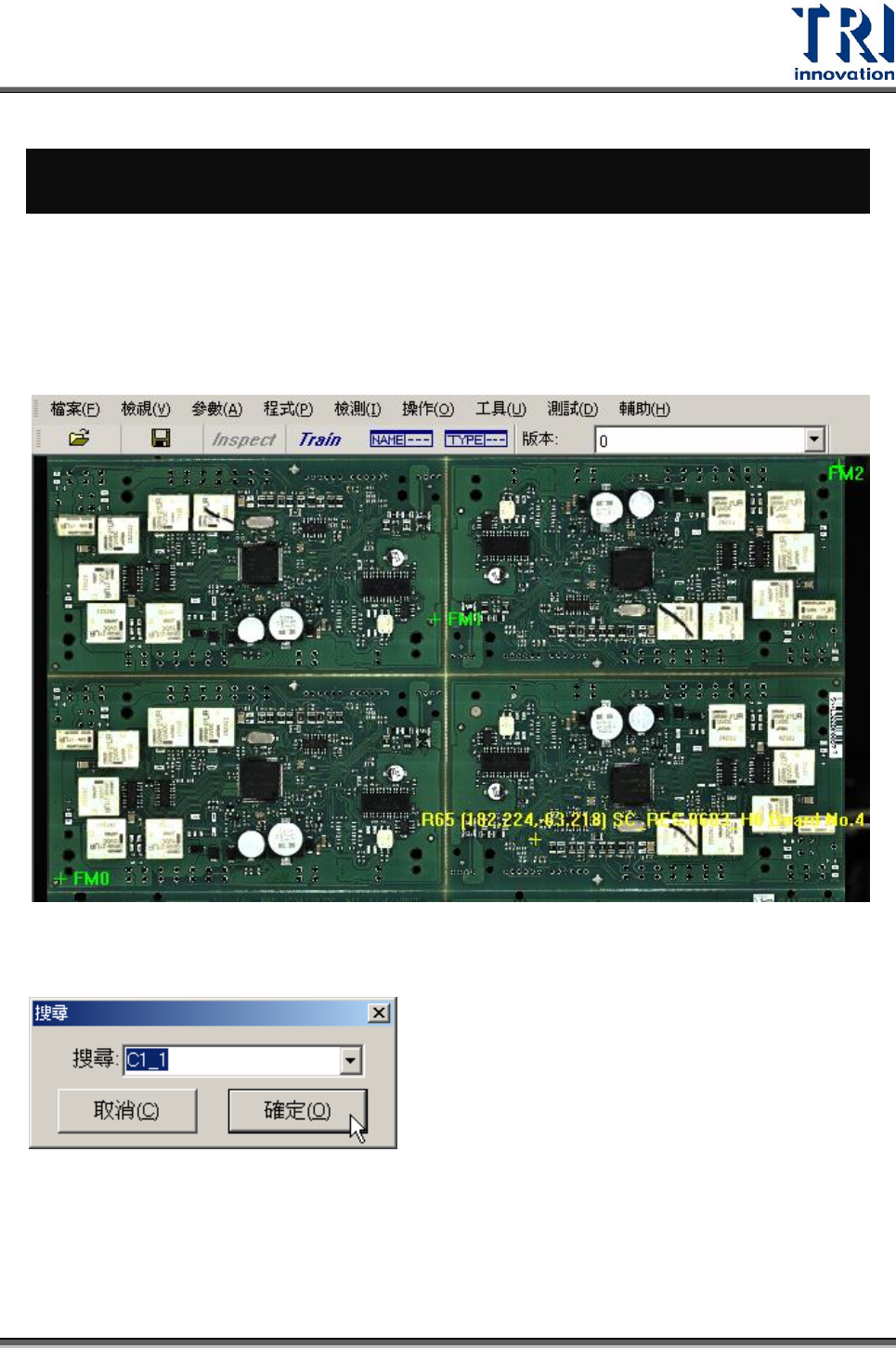

ATPG 步驟完成後，將 ATPG 視窗關閉，出現視窗畫面如下。畫面左上角會顯示目前
機種的大圖，將滑鼠移至大圖上方，可以標記出滑鼠所在位置上元件的資訊，若在此
大圖區按一下滑鼠左鍵，系統會以綠色十字記號標出對位標記(Fiducial Mark)的位置。

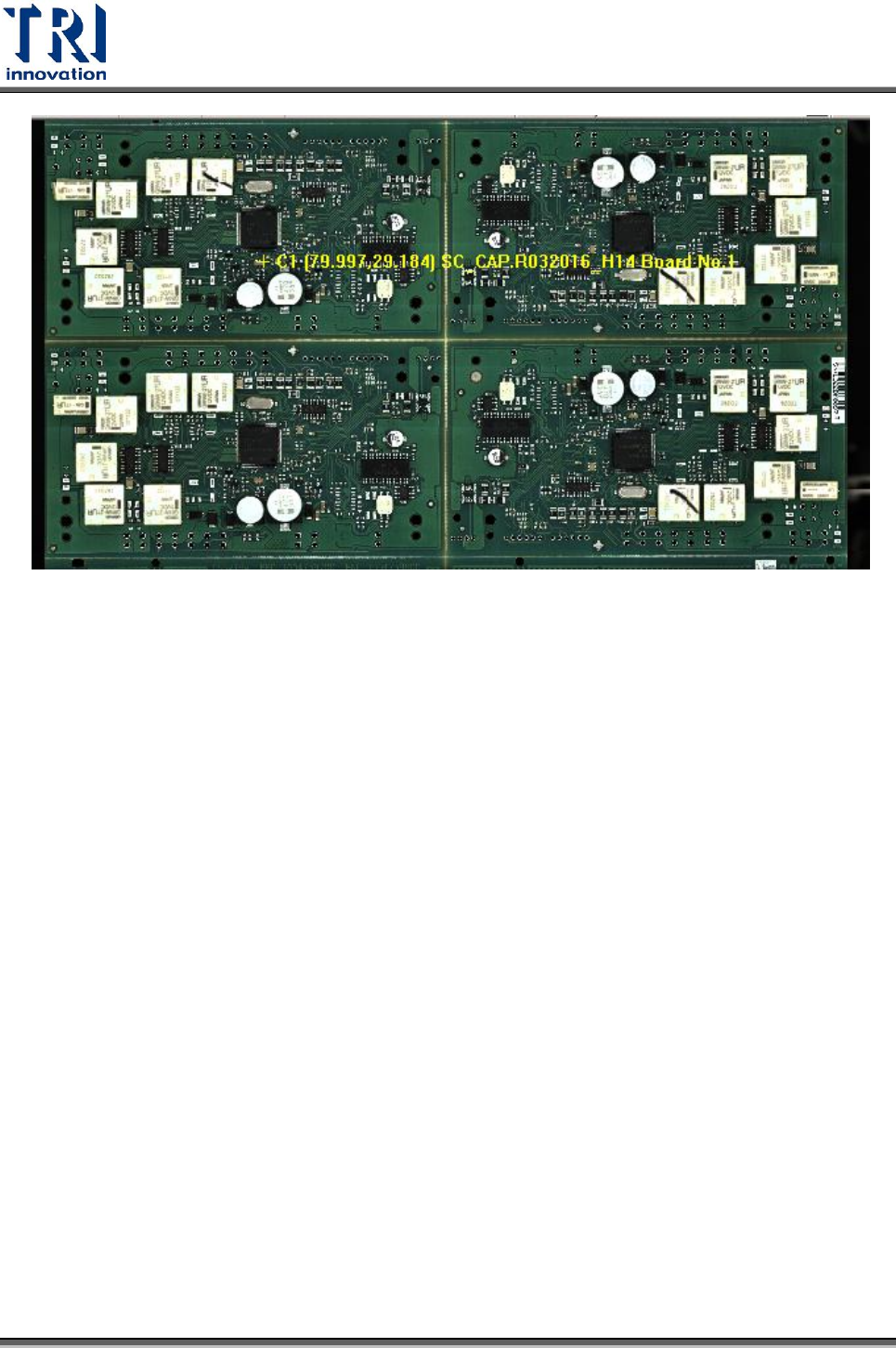

在此視窗上按滑鼠右鍵，可指定大圖上標示此特定元件。再按一次滑鼠左鍵則可以恢
復原本功能。
Test Research Inc.
TR7700 SII User Guide–Software 435
若沒有先開啟程式或完成 ATPG 步驟，按下[Train]按鈕將不會有動作。
