Test Research Inc. 56 TR 7700 S II User Guid e – Softwar e 新建專案群組 、 開啟專案群組 、 編輯專案群組 、 切換軌道 ：此些功能僅能在雙軌 機台上使用。 列印設定 ：設定印表機的列印功能。點選後會出現以下視窗： 最近程式 ：顯示出最近使用的程式。
Test Research Inc.
TR7700 SII User Guide–Software 55
3 主程式選單介紹
3.1 檔案
新建程式：建立一個新的程式。新程式建立流程可參閱第二章：程式製作流程。
開啟程式：開啟一個已存在的程式。載入成功後系統會自動測試程式內容，若測
試正常，系統會同步儲存[*.pre.bak1]檔案，這個檔案是程式的備份檔，當 [*.pre]
檔案毀損時，可將備份檔案的副檔名更名為[*.pre]後使用。
另存程式：將程式存檔的另一個指定目錄下。存檔時系統會自動測試程式內容，
若測試正常，除了儲存[*.pre]檔案外，系統還會同步儲存[*.pre.bak]檔案，這個檔
案是程式的備份檔，當 [*.pre]檔案毀損時，可將被份檔案的副檔名更名為[*.pre]
後使用。若儲存時系統測試到程式內容出現問題，則本次存檔只會儲存[*.pre]檔
案，而不會儲存備份檔案，且會出現警告訊息，建議使用者進行程式修補。另外，
當程式存檔時，若本次有編輯檢測框[測/不測]屬性的動作，系統會顯示更改過檢

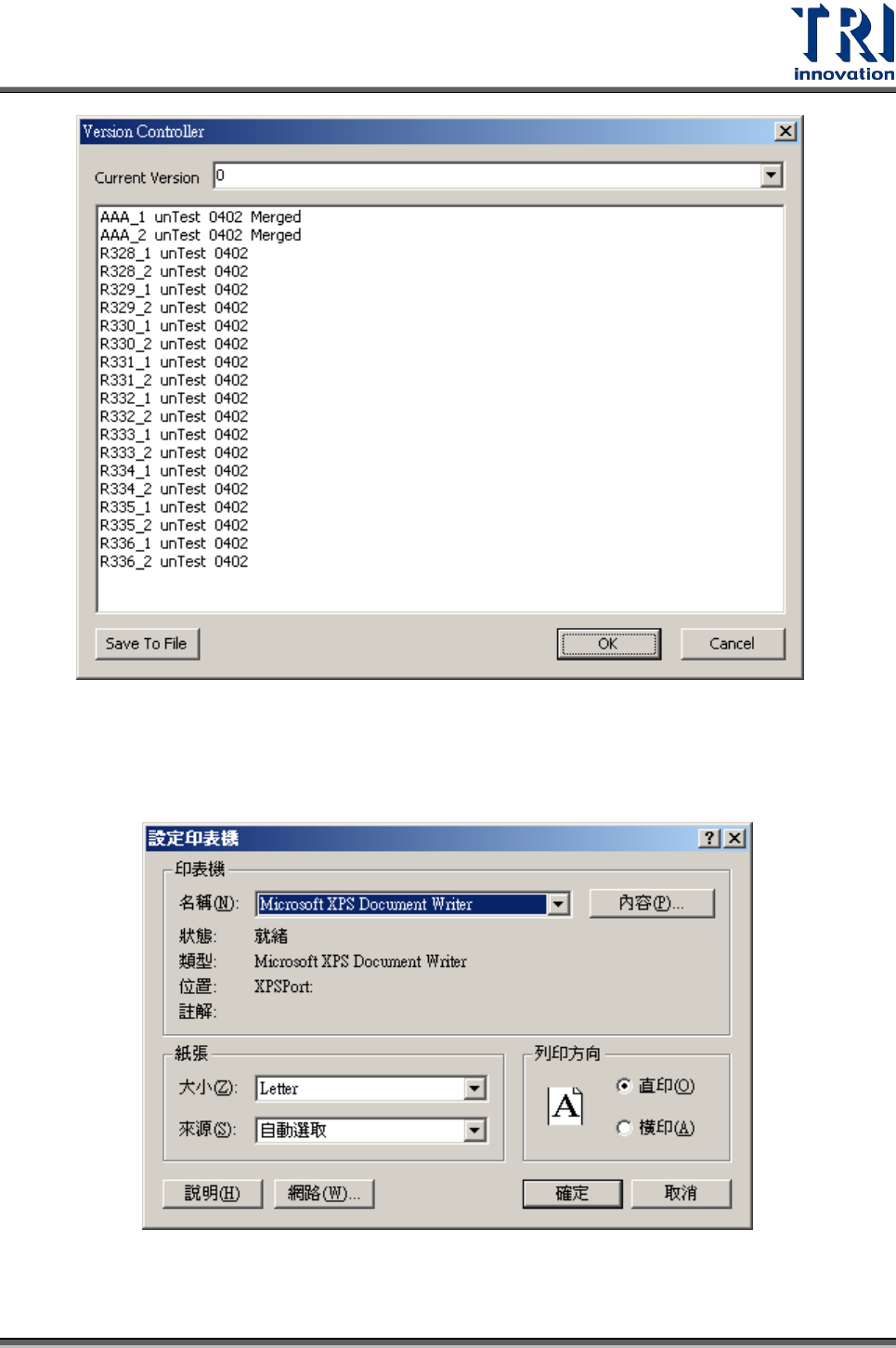

測屬性的元件，並讓使用者設定版本。在[Current Version]可以選擇設定版本，也
可以直接輸入新的版本編號。而下面會列表顯示自從載入後，所有更改過檢測屬
性的元件名稱、目前的檢測屬性、元件型別以及經過 Check AOI 後是否有 Merge
成功。[Save To File]按鍵會把 List 上的資料存檔於[C:\AOI\VersionController.txt]
之中。須要注意的是[Current Version]的所有操作都是不可以回復的操作。
Test Research Inc.
56 TR7700 SII User Guide–Software
新建專案群組、開啟專案群組、編輯專案群組、切換軌道：此些功能僅能在雙軌
機台上使用。
列印設定：設定印表機的列印功能。點選後會出現以下視窗：
最近程式：顯示出最近使用的程式。
Test Research Inc.
TR7700 SII User Guide–Software 57
登出：登出目前的使用者帳號。
離開：關閉主程式。

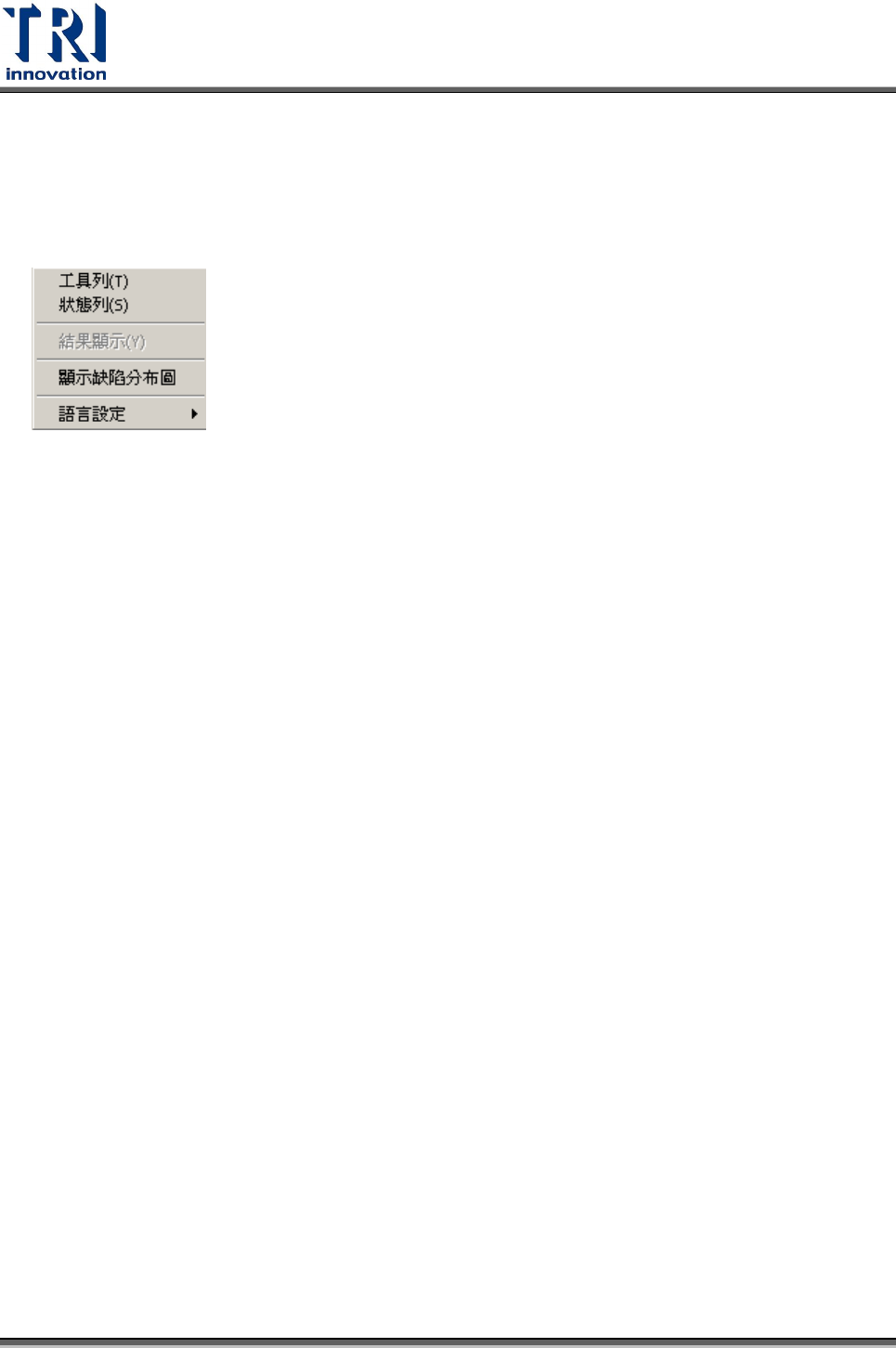

3.2 檢視
工具列：勾選表示開啟工具列表。
狀態列：勾選表使顯示狀態列。
結果顯示：顯示最後的統計結果。
顯示缺陷分布圖：勾選表示檢測完後在電路板縮圖上顯示缺陷位置。
語言設定：
系統內定：以作業系統語言作為設定
英文：設定以英文顯示
地區內定：選擇地區設定: 控制台->地區及語言選項->地區選項->標準及格式
