Test Research Inc. TR 7700 S II User Guid e – Software 581 1. 選取所屬之元件，可利用滑鼠直接點選或由 [ 元件表 ] 來點選。 2. 使用萬用框將欲辨識的字元框住。 3. 按下滑鼠右鍵後選擇 [ 新增檢測框 ] 按鈕。 4. 在 [ 選擇檢測方法 ] 視窗中選取 [OCR / DateCode] 5. 在 OCR 視窗中進行自動教導 (Auto-Train) 或手動教導 (M…
Test Research Inc.
580 TR7700 SII User Guide–Software
2 在 Train 與 OCR 功能相關之按鈕
本窗口主要用於教導、設定及測試 OCR 檢測框，在 Train 窗口內與 OCR 有關連之
選項共下列幾個部份。
Test Research Inc.
TR7700 SII User Guide–Software 581

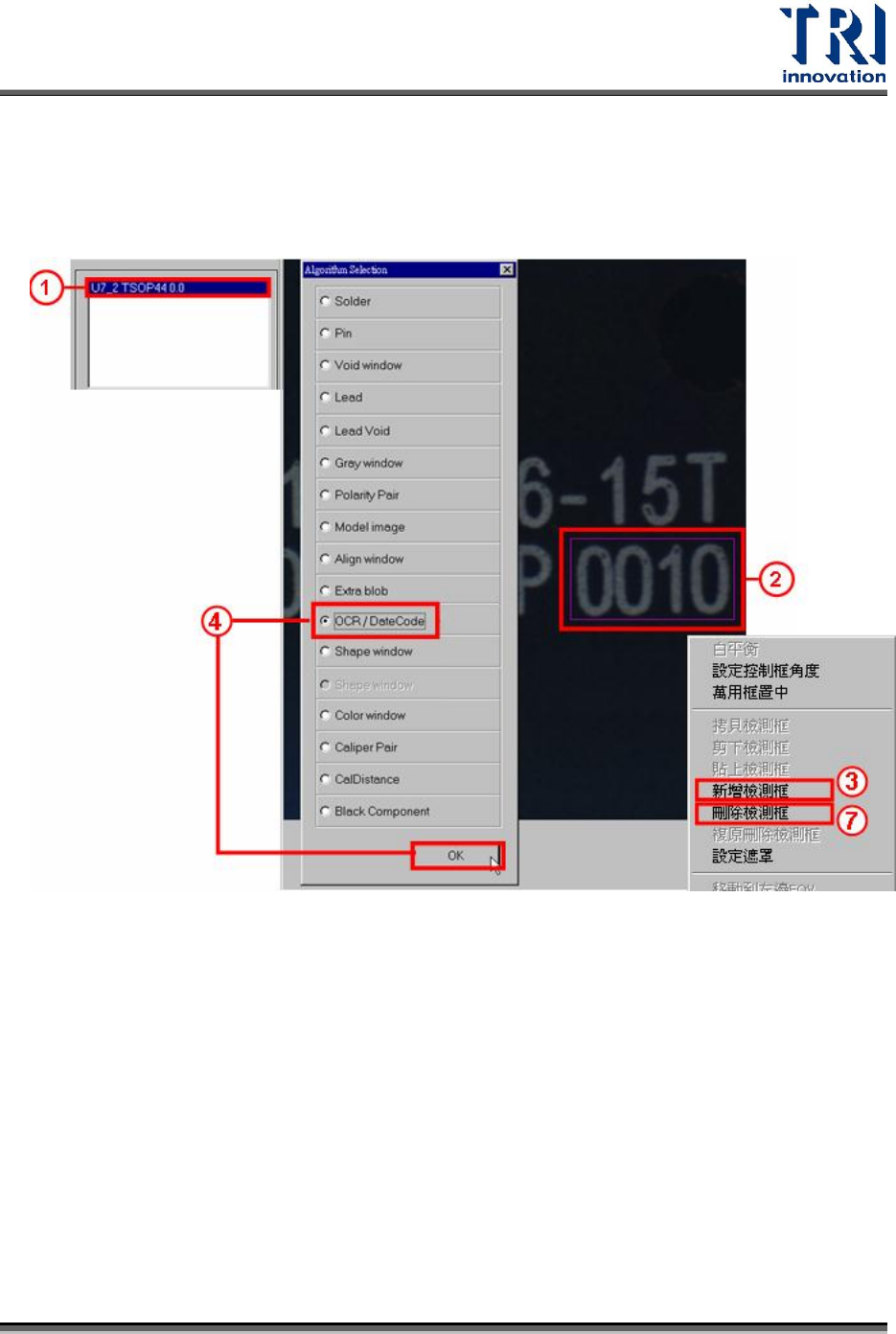

1. 選取所屬之元件，可利用滑鼠直接點選或由[元件表]來點選。
2. 使用萬用框將欲辨識的字元框住。
3. 按下滑鼠右鍵後選擇[新增檢測框]按鈕。
4. 在[選擇檢測方法]視窗中選取[OCR / DateCode]
5. 在 OCR 視窗中進行自動教導(Auto-Train)或手動教導(Manual-Train)。
6. 當 OCR 檢測框教導(Training)完成後，可按[檢測]做即時測試(Run-Tim
Testing)。
7. 欲刪除 OCR 檢測框時，可按滑鼠右鍵後選擇[刪除檢測框]進行刪除。
3 使用自動教導方式新增 OCR 框

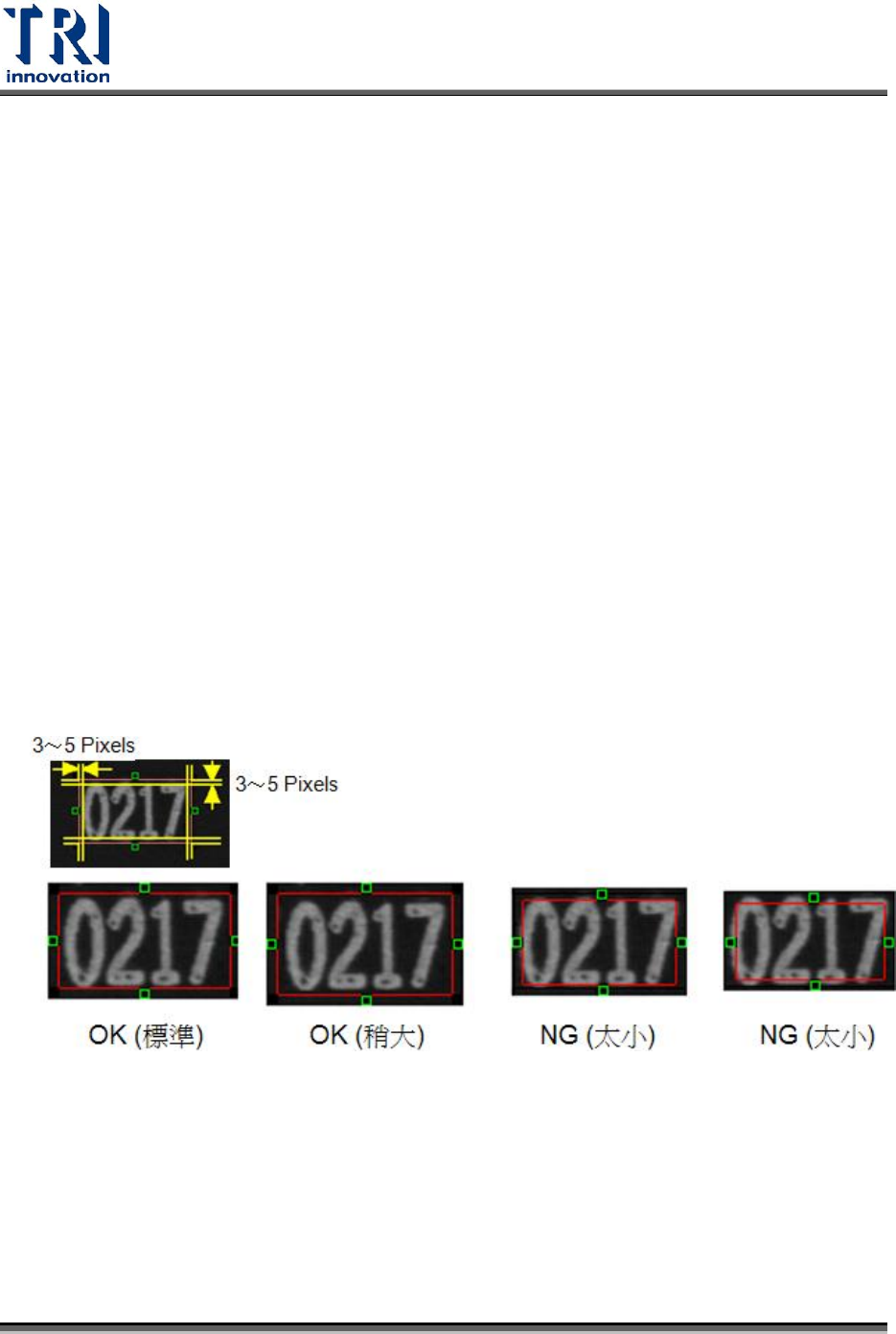

1. 建立 OCR 框時，檢測框(Inspect Window)請圍繞住欲辨識的 datecode 字串(字
串文字數量需大於 2 個以上)，一般圍繞的法則如下所示：大致上在框選圍繞
datecode 字串影像時，其字串邊緣距離檢測框相距 3～5 個像素(Pixels)左右，
只可多不可少於 3 個像素。
Test Research Inc.
582 TR7700 SII User Guide–Software

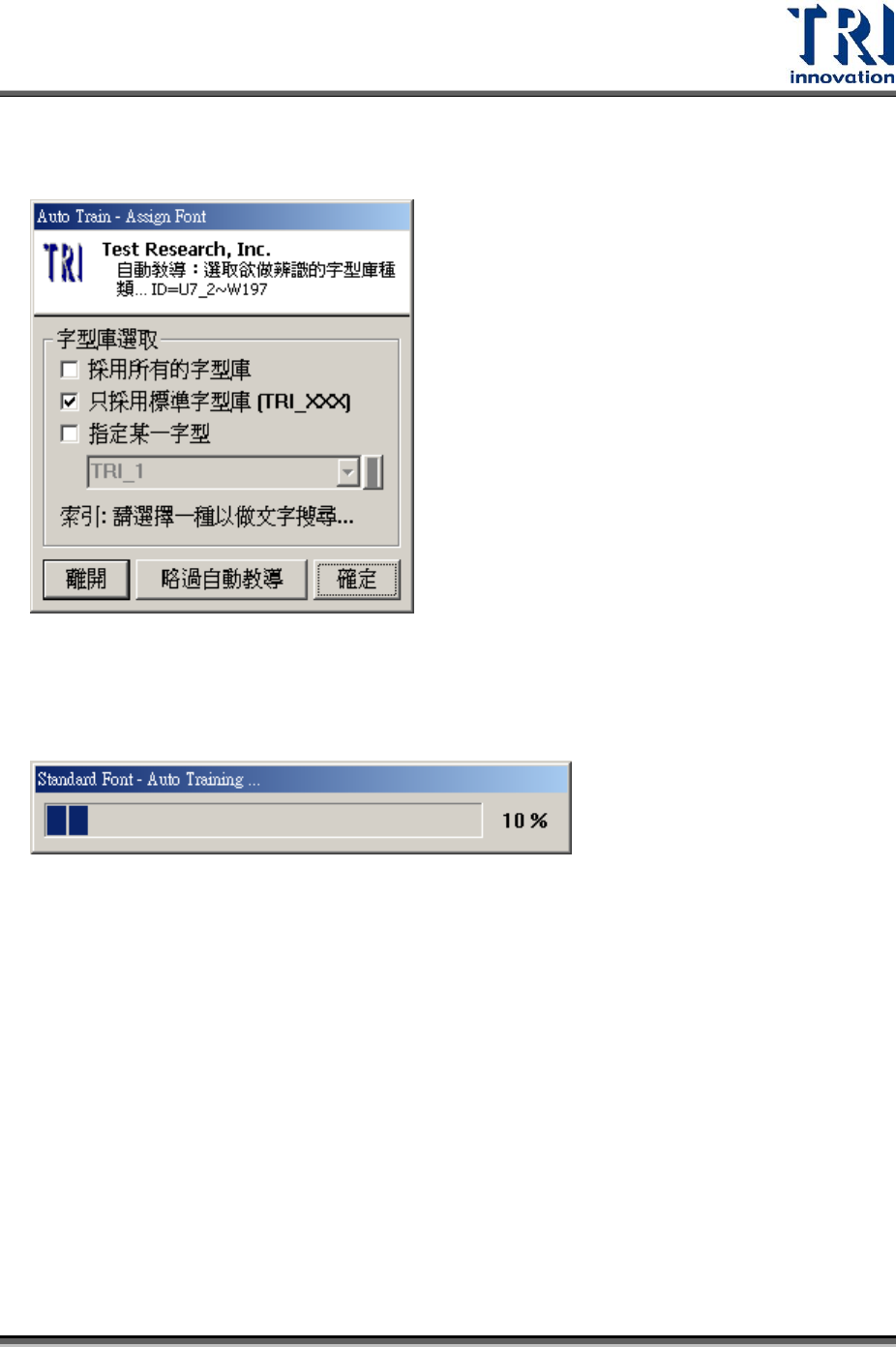

2. 當按下執行 OCR 按鈕後，會跳出字型選擇窗口，供使用者選擇某類字型以進
行文字搜尋。
3. 假設在此先以[TRI_ ]為開頭的標準字型搜尋一次，所以勾選[只採用標準字型
庫(Standard font-type)]，看是否能找到相符之字型庫。
