Test Research Inc. 360 TR 7700 S II User Guid e – Softwar e 型式 ：顯示目前設定的元件類型。 視窗 ：顯示目前正在設定的檢測框名稱。若選擇多個檢測框則會顯示 [========] 。 模式 ：顯示目前選擇檢測框的檢測方式。一次僅能對於一個檢測框作設定。。 參數設定區 ：根據不同檢測方式的檢測框，會有不同的參數需要設定。參數設定的 詳細說明請參閱 4.10 。 …
Test Research Inc.
TR7700 SII User Guide–Software 359
內部遮罩：將矩形框或圓形框的內部完全遮罩。
外部遮罩：將矩形框或圓形框的外部完全遮罩。
清除全部：將設定遮罩的部分完全清除。
特殊遮罩區：(使用於不規則形狀的 Pad，一般須配合 Warp 框使用。)
By Gray Level：勾選後開啟遮罩範圍功能。
反相：以設定的遮罩範圍以外的地方作遮罩。
遮罩範圍：設定在灰階範圍以內的地方作遮罩。
Mask Zone：設定以檢測框往外延伸多少 Pixel 為遮罩範圍。
Get Color：將 Color Space 內所選取的顏色擷取到屬性設定中。此功能一般用於
[New Color]、[New Lead]、[Chip Window] 和[[Pad Windows]框上。Color Space 的
操作請參閱 5.5.10 色彩空間。
4.9.8.3 路徑設定
可以在此自行設定元件資料庫存取的路徑。此功能目前已經關閉。
4.9.8.4 比對條件

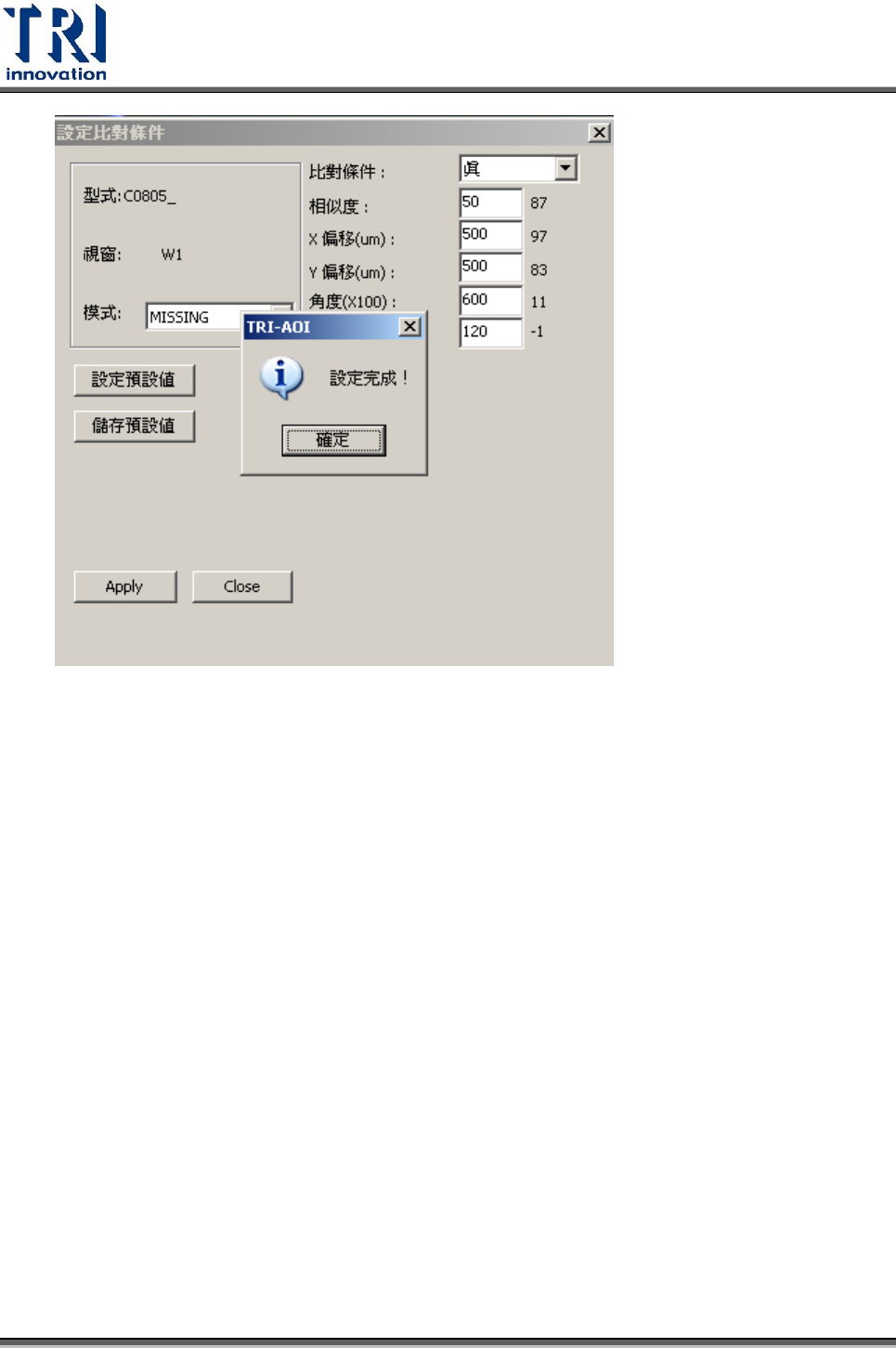

在此可以設定檢測框比對條件的參數，檢測結果是否通過端看是否有通過比對的條件。
Test Research Inc.
TR7700 SII User Guide–Software 361
儲存預設值：按下此按鈕表示將目前的參數設定為此形式的預設值，供往後產生相
同形式檢測框使用。因此，想要設定檢測框參數的預設值，需先在參數設定區將參
數設定成預設值後，按下[設定預設值]按鈕，再按下[儲存預設值]按鈕來完成預設值
的設定。
