Test Research Inc.
304 TR7700 SII User Guide–Software
1. LED 區域控制：
在此區以圖形表示光盤的配置情形。
光盤由內而外分別配置紅光(兩圈)、綠光、藍光(兩圈)LED。
以滑鼠左鍵點選光源調整區域可以將區域切換成開啟或關閉。開啟狀態以實心表示，
關閉狀態的區域以格線表示，如下圖所示，第二圈的紅色為關閉狀態。原先呈開啟
狀態的區域經點選會變成關閉狀態，而原先呈關閉狀態的經點選後會變成開啟狀態，
只有開啟狀態的區域可以被調整。
2. 範圍：可由此下拉式選單選取所需的電流強度[Level 1(40mA), Level 2(60mA),
Level 3(80mA), Level 4(100mA))。Level 越高，LED 的亮度就會越高。
3. 白平衡：對於目前選擇的燈光有做白平衡補償，7700 機台已經內建，所以此區不
須使用。
4. 強度：由此區域可調整 LED 的亮度，紅、綠、藍、白四色調整區表示分別調整該
色的 LED。調整的範圍為 0~255，可以使用左右拖曳圖示調整或在文字方塊中直
接輸入數值，數值越大表亮度越大。
所有顏色(All Color)：勾選本選項時，下方白色強度調整區域的功能會被切換成調
整全部開啟的區域。
Test Research Inc.
TR7700 SII User Guide–Software 305

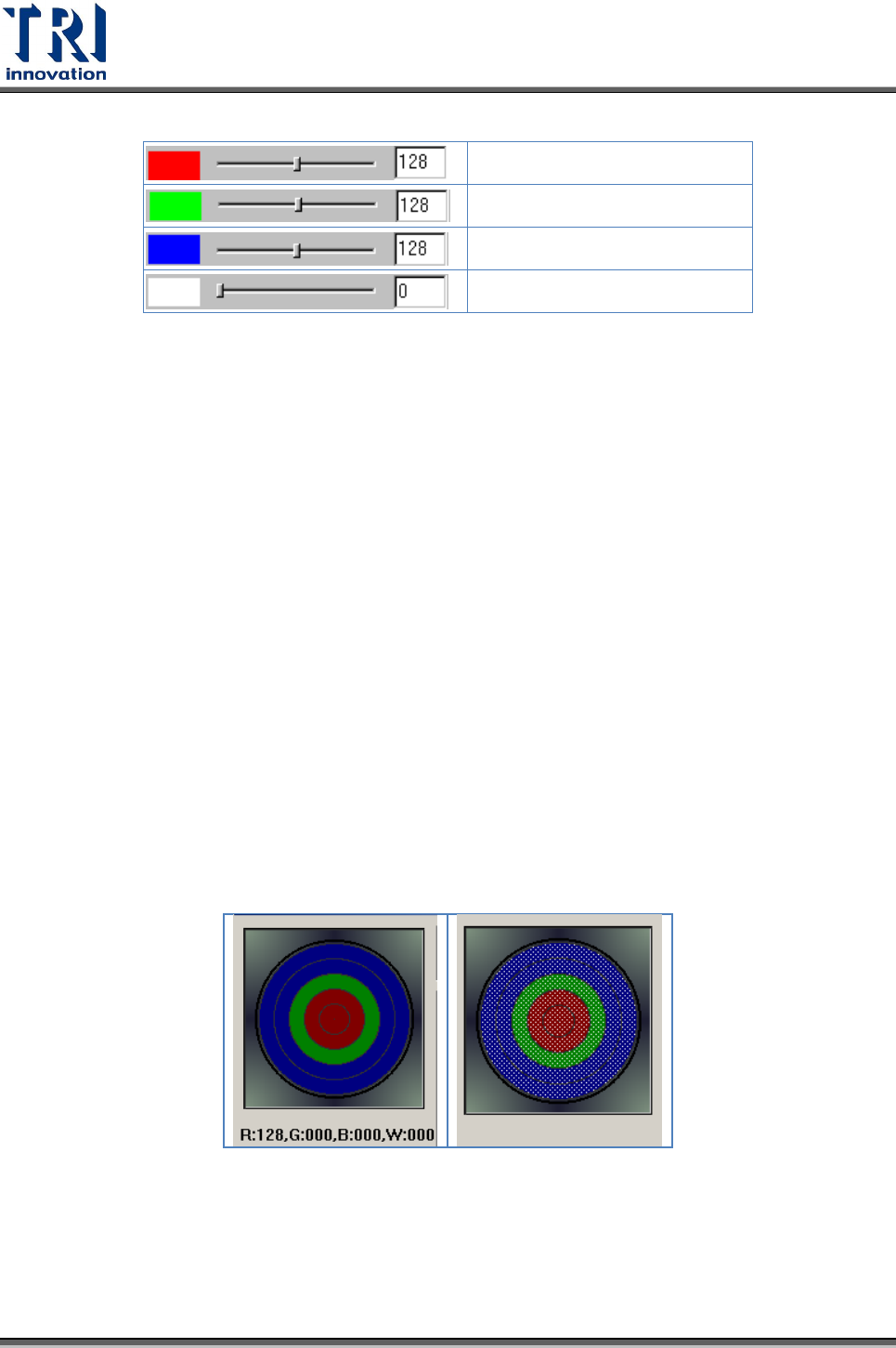

調整紅色光大小
調整綠色光大小
調整藍色光大小
調整白色光大小
5. 名稱設定、註解：選擇燈光名稱。而註解欄位是使用者可以對於此種燈光加上說
明，使用者可選擇是否輸入。
6. 常用：按下按鈕則名稱設定的下拉式選單將精簡成只有[Barcodelight]、
[Fiducial0]、[Fiducial1]、[MapLight]、[ToplightA]、[ToplightB]及[ToplightC]等
預設燈光可以選擇。在燈光選擇上較為方便，按下後按鈕文字將變成[All]。
7. 全部：按下按鈕則名稱設定的下拉式選單將列出所有燈光，按下後按鈕文字將變
成[Normal]。
8. X 軸鏡射 ：本機種不適用本功能。
9. Y 軸鏡射：本機種不適用本功能。
10. 正轉 90 度 ：本機種不適用本功能。
11. 逆轉 90 度 ：本機種不適用本功能。
12. 選擇全部：按下此按鈕可將所有 LED 的控制區域開啟，按下後按鈕文字將變成
[取消選擇]。左下圖為原始的圖形，當點選此功能後，會出現如右下圖的圖形，
代表每一圈的光源皆被選取。
13. 更名：更改目前所選擇的燈光名稱。
Test Research Inc.
306 TR7700 SII User Guide–Software
14. 刪除：刪除目前所選擇的燈光。
15. 內定值：本機種不適用本功能。
16. 儲存：儲存目前所選取燈光的所有參數設定。
17. 另存：將目前所選取燈光與所有參數以其他名稱儲存。
18. 匯入：將已存在的燈光檔(*.LED)匯入到程式中使用。
19. 匯出：將目前編輯的燈光設定匯出到指定的目錄下，其副檔名為[*.LED]。
開新檔案時，系統會使用光源的預設值[C:\AOI\ DEFAULTLED7700.led]。
在程式中對於燈光設定所作的任何修改只會被儲存在目前的程式當中，若希望將修
改過的燈光與其他程式共用，則可使用[匯出]功能將燈光匯出，開啟另外的檔案時
再將燈光檔案[匯入]即可。
