3.4.10.6 專案內增加元件(Add Component in Pre.)
可使用本功能來增加新元件至一個已經存在的專案中。
新增元件步驟
Step1. 選擇[程式]>[無 CAD 資料]>[專案內增加元件]按鈕，進入增加元件視窗如下。

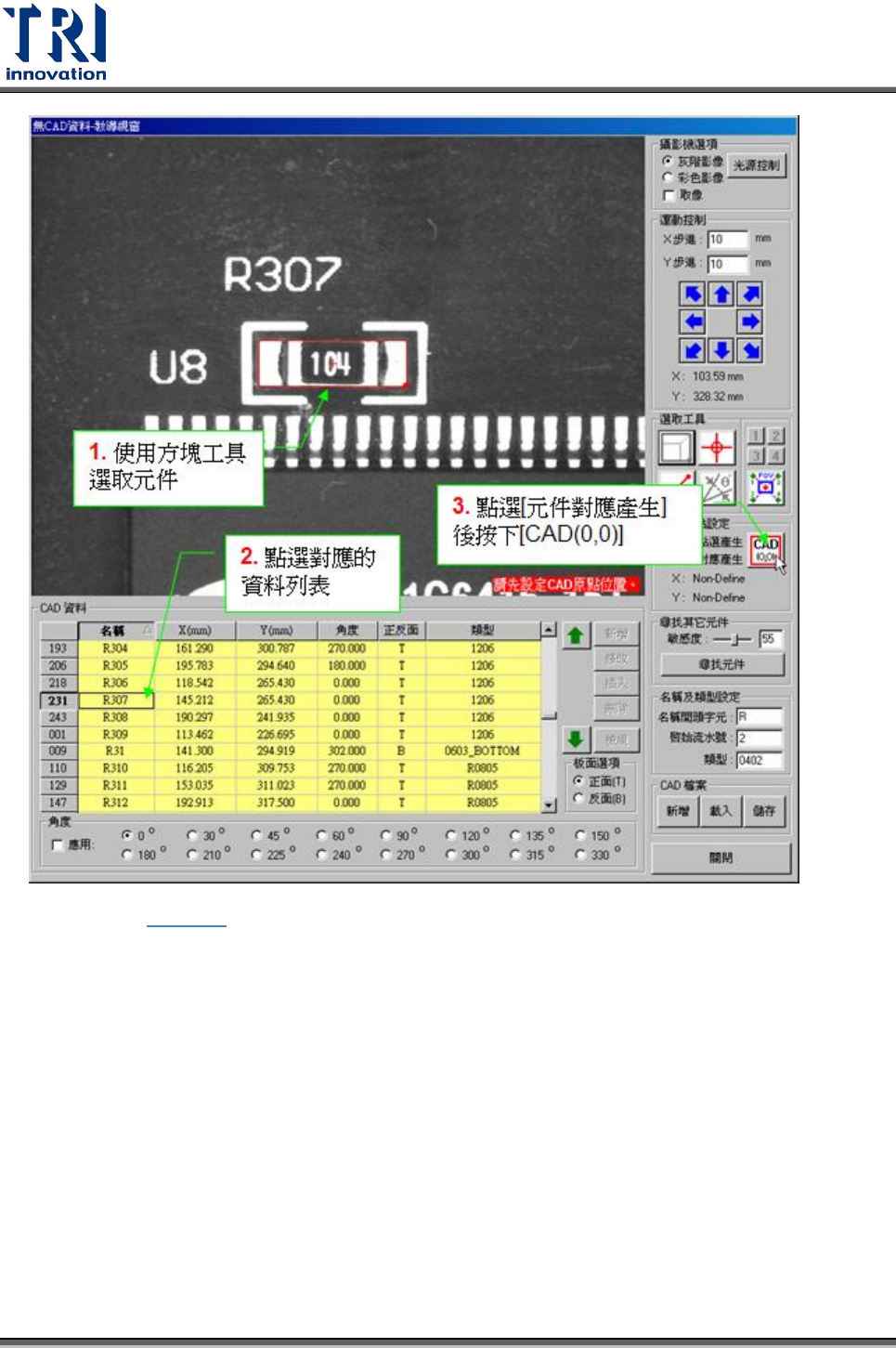

Step2. 將鏡頭移動到 1 號板上欲增的加元件上方後，使用選取工具找到元件中心位
置。
Step3. 輸入元件名稱及類型。
Step4. 選擇元件角度。
Test Research Inc.
TR7700 SII User Guide–Software 163
Step5. 按下[新增]按鈕，系統會將新增元件資訊列在[CAD 資料]欄位中。
Step6. 在 1 號板上新增其他元件。
Step7. 按下[關閉]按鈕離開。
Step8. 按下[程式]>[Train 教導]或[Train]按鈕( )，進入教導視窗。
Step9. 使用[匯入(Merge) ]按鈕將新增的元件資料庫匯入。詳細說請見
5.5.4 介面控制區。
Step10. 按下[工具]>[擷取 FOV 影像]，重新擷取 FOV 影像即可。
3.4.10.7 Non CAD 功能新界面(v.2.4 版本後)
在 2.4 版後，Non CAD 功能界面更新如下，僅界面排列更新，功能如同上述各章節所
敘述。
