Test Research Inc. TR 7700 S II User Guid e – Softwar e 241 檔案內容為每個單板的檢測結果， 0 表示 FAIL ， 1 表示 PASS 或 S KIP 。 使用說明 Step1. 啟動 [Utilities/ Create Barcode File To ICT] ，選擇 [Enable] 和 [TechniSat] 啟動 該功能。 Step2. 選擇 [Barcode…
Test Research Inc.
240 TR7700 SII User Guide–Software

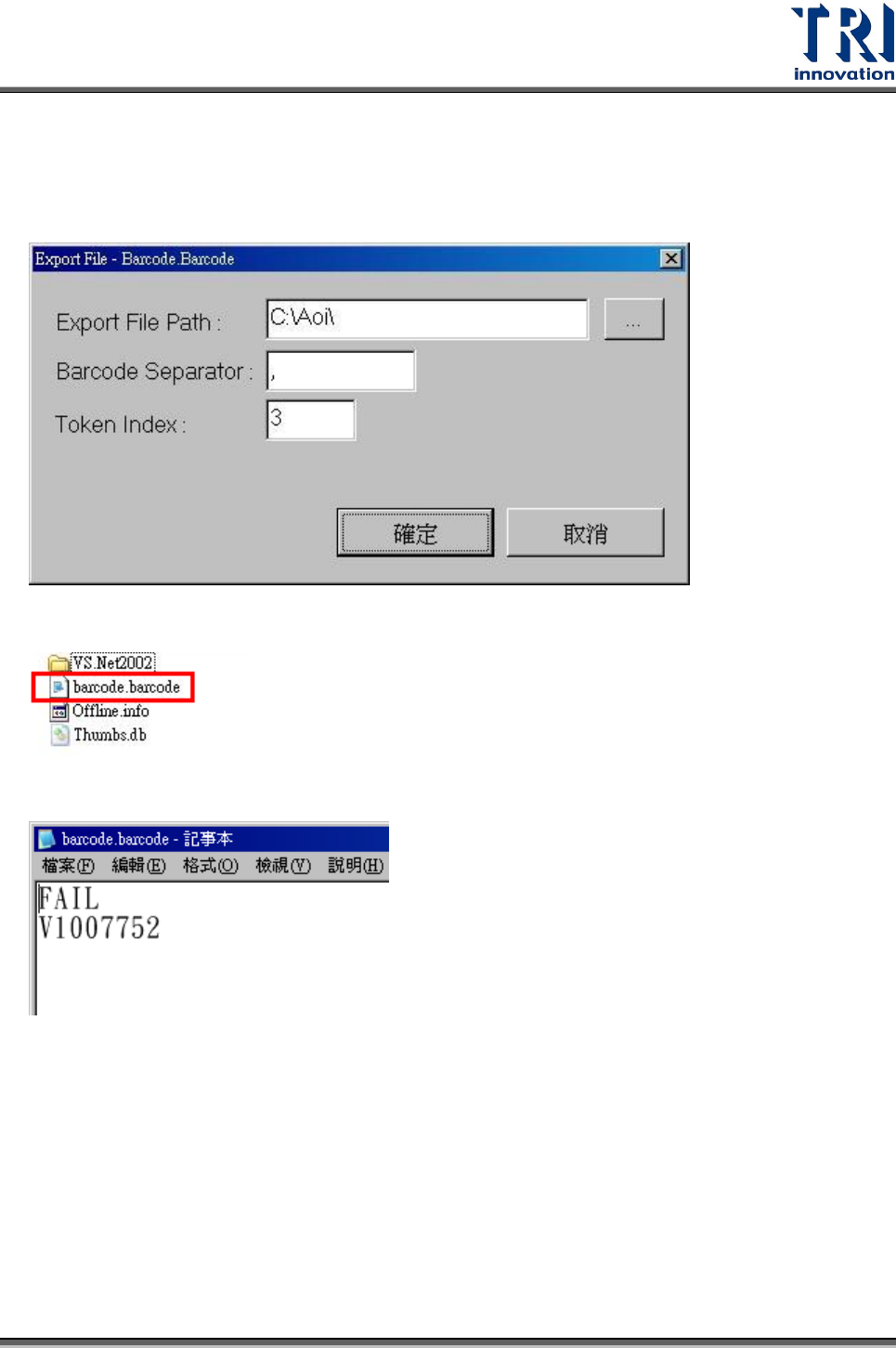

A. 存放位置預設值為[C:\AOI]
B. 條碼的分割字元，預設值為[,](逗號)。
C. 選擇的條碼索引，預設值為 1。
Step3. [barcode.barcode]檔案會在檢測完成後產生。
Step4. 資料內容如下
TRAOI 版本: Ver 3.8 以後的版本
AOI 機台傳送檔案可讓[Spea ICT]可以讀取。
因為 Spea ICT 為 DOS 環境，所以須進行以下設定。
AOI 主程式輸出的檔案名稱需要控制在 8.3 的長度內(檔名 8 碼，附檔名 3 碼)。
檔名命名原則為使用第一個條碼，條碼靠右對齊，不足的補零。(舉例說明，讀
入的條碼=56700001 = 000056700.001
使用者可以選擇檔案的存放路徑
Test Research Inc.
TR7700 SII User Guide–Software 241

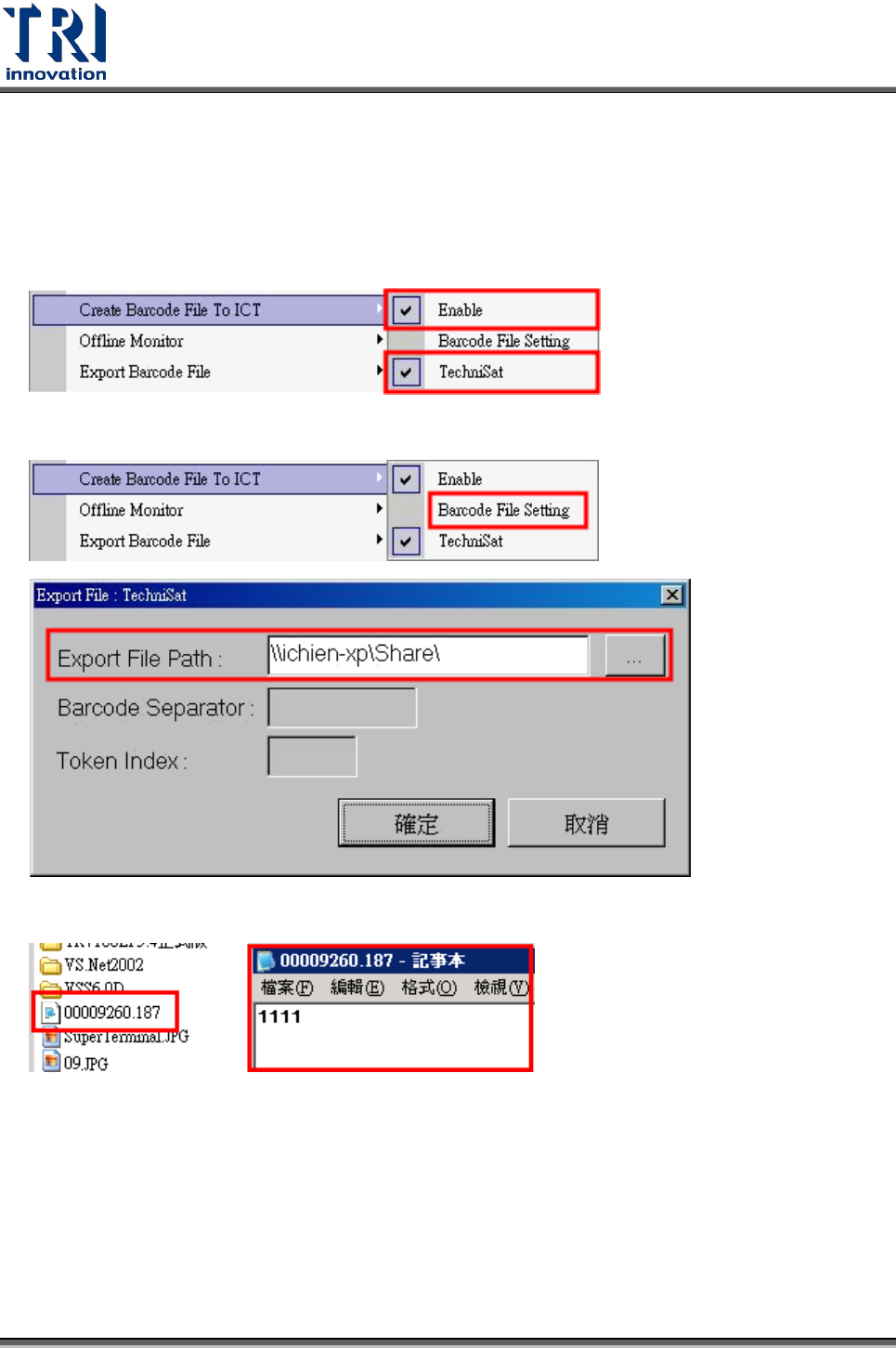

檔案內容為每個單板的檢測結果，0 表示 FAIL，1 表示 PASS 或 SKIP。
使用說明
Step1. 啟動[Utilities/ Create Barcode File To ICT]，選擇[Enable]和[TechniSat]啟動
該功能。
Step2. 選擇[Barcode File Setting]，設定檔案存放路徑。
Step3. 檔案產生如下。
3.7.42 遠端監控系統
版本: TRAOI 3.6 Beta 2009/5/15 以後的版本
功能說明
Test Research Inc.
242 TR7700 SII User Guide–Software
1. 使用 Offline 機台連線到多個 Inline 機台進行 Fine Tune
2. 如果多個 Inline 機台都開啟同一個程式檔, 則對其中一台 Inline 機台所做的調整,
會自動應用到其他連線中的 Inline 機台
相關設定
Inline 機台部份
1. 註冊碼中設定[EnableInlineMonitor] = 1，[Offline] = 0。
2. [C:\ AOI_Offline_Data]資料夾必須開啟使用權限，讓 Offline 機台的使用者可以對
該資料夾進行讀寫動作。
Offline 機台部份
1. 註冊碼中設定[Offline] = 1。
2. [C:\ AOI_Offline_Data]資料夾必須開啟使用權限，讓 Inline 機台可以對該資料夾進
行讀寫動作。
使用說明

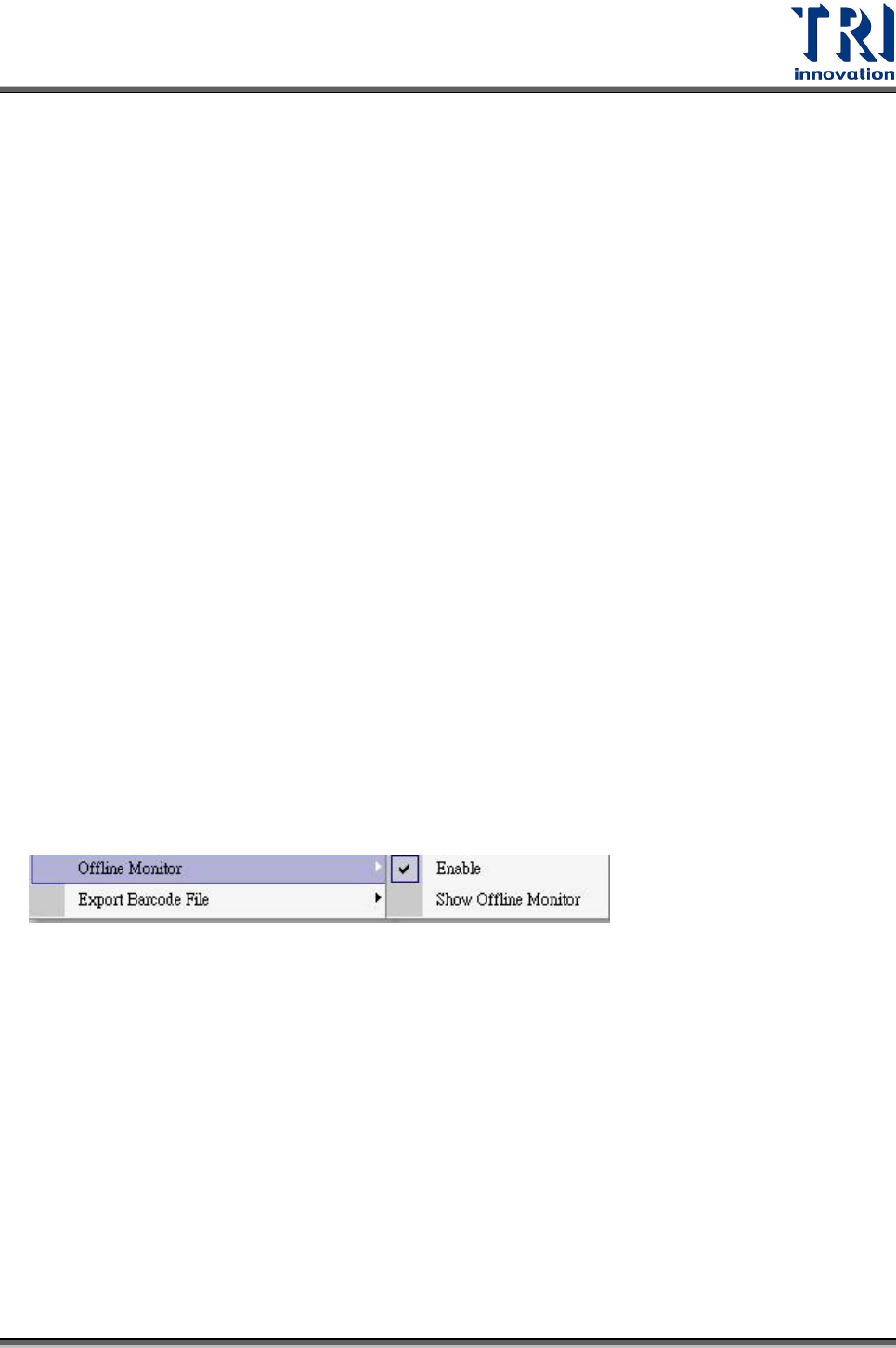

1. 啟動 Offline Monitor
A. 到[Utilities/ Offline Monitor/ Enable] 打勾
