三種選取方式之目的是為了節省時間，指定某一種或某些字型種類以減少初步
搜尋時間。
如果已知待檢文字字串之字型種類時，則可直接指定某一種字型。
當已知所有的字型皆無法正確搜尋到時，則可直接跳過 Auto-Train 的動作，進
入自動學習(Auto-Learning)之 Training Result Verify 窗口。
當選擇完字型後，按下「確定」進行文字搜尋，初步搜尋的結果將顯示於圖像
上，當搜尋結果錯誤時，於「Result is correct?」窗口內選擇字串及角度是否正
確。
Test Research Inc.
588 TR7700 SII User Guide–Software

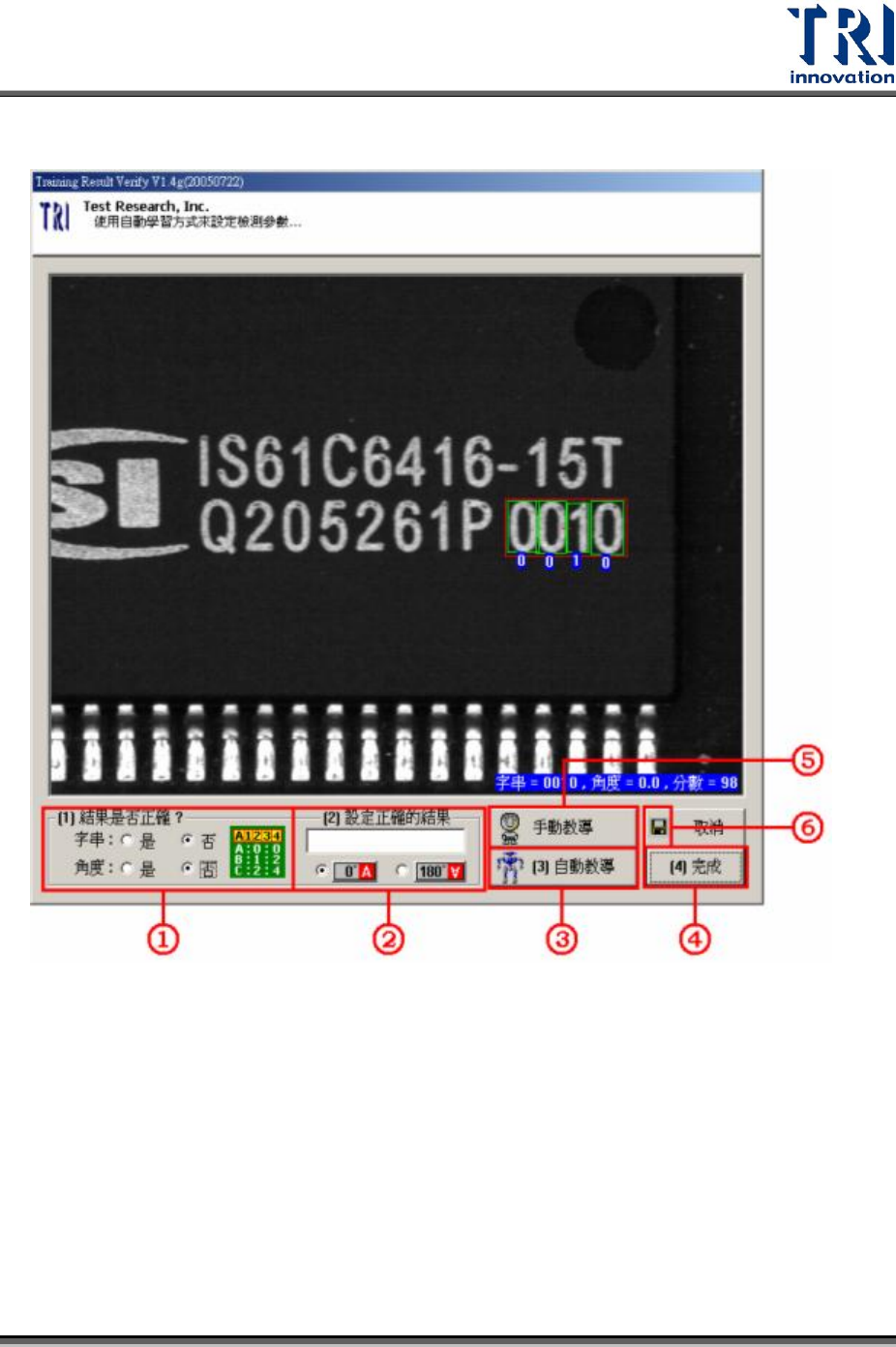

4.2 Training Result Verify 界面功能說明
Test Research Inc.
TR7700 SII User Guide–Software 589
1. 結果判定選項
2. 正確資訊輸入
3. 自動教導以產生字型庫(Auto Train)
4. 完成按鍵
5. 手動教導以產生字型庫(Manual Train)
6. 儲存圖像檔案
自動教導(Auto Train)主要架構於 TRI OCR 之自動學習核心技術上，此核心技術包
含字型庫自動搜尋、AI 人工智慧辨認以自動切割字元、文字面偏位之自動定位…
等功能項目。
在 Training Result Verify 窗口內，當選取「否」時，在「設定正確的結果」窗
口內輸入正確的文字字串及選取正確的角度，角度以逆時針為正向。
鍵入正確的字串及角度後，按下有機器人圖示之「自動教導」(Auto Train)按鈕
來進行自動學習字型庫及比對條件(Check Sum)設定。
學習完成後，結果會顯示於圖像上，無誤時，可按下「完成」鍵完成 OCR 元件
設定。
當學習失敗時，可按下有小光頭圖示之[手動教導(Manual Train)]按鈕來進行人
工教導字型庫及比對條件(Check Sum)設定。
4.3 OCR - Manual Train Dialog
本窗口主要在於當「Auto Train」無法順利自動學習出所屬字型庫及代入正確的比
對條件時所使用，利用手動模式來設定所有OCR相關參數，如手動教導OCR檢測框、
字型庫管理、字串比對條件管理等。
