Test Research Inc. TR 7700 S II User Guid e – Softwar e 447 勾選 [For This Box] 表示只繪出所點選該顆元件的檢測結果。 點選 [Mode2] 按鈕，可以以第二種圖形表示檢測結果。橫軸為分數，縱軸為 次數，圖形顯示了檢測結果為該分數的檢測次數。在本圖中亦可以拖曳黃線 直接更改比對條件。
Test Research Inc.
446 TR7700 SII User Guide–Software
27. 回傳元件庫：可選擇將選擇的檢測框的[比對條件屬性]、[搜尋範圍]、[權重]、[測
試標記]、[逆邏輯]、[代料]、[大小及位置]與[錯誤字串]回傳至元件資料庫
(Library)。同時僅可點選一個元件所含的檢測框。[測試標記]為本檢測框測試或
不測試的設定；[大小及位置]只有與其它檢測框連結的子檢測框可以選擇本選項，
表示回傳其大小及其與母檢測框的相對位置。

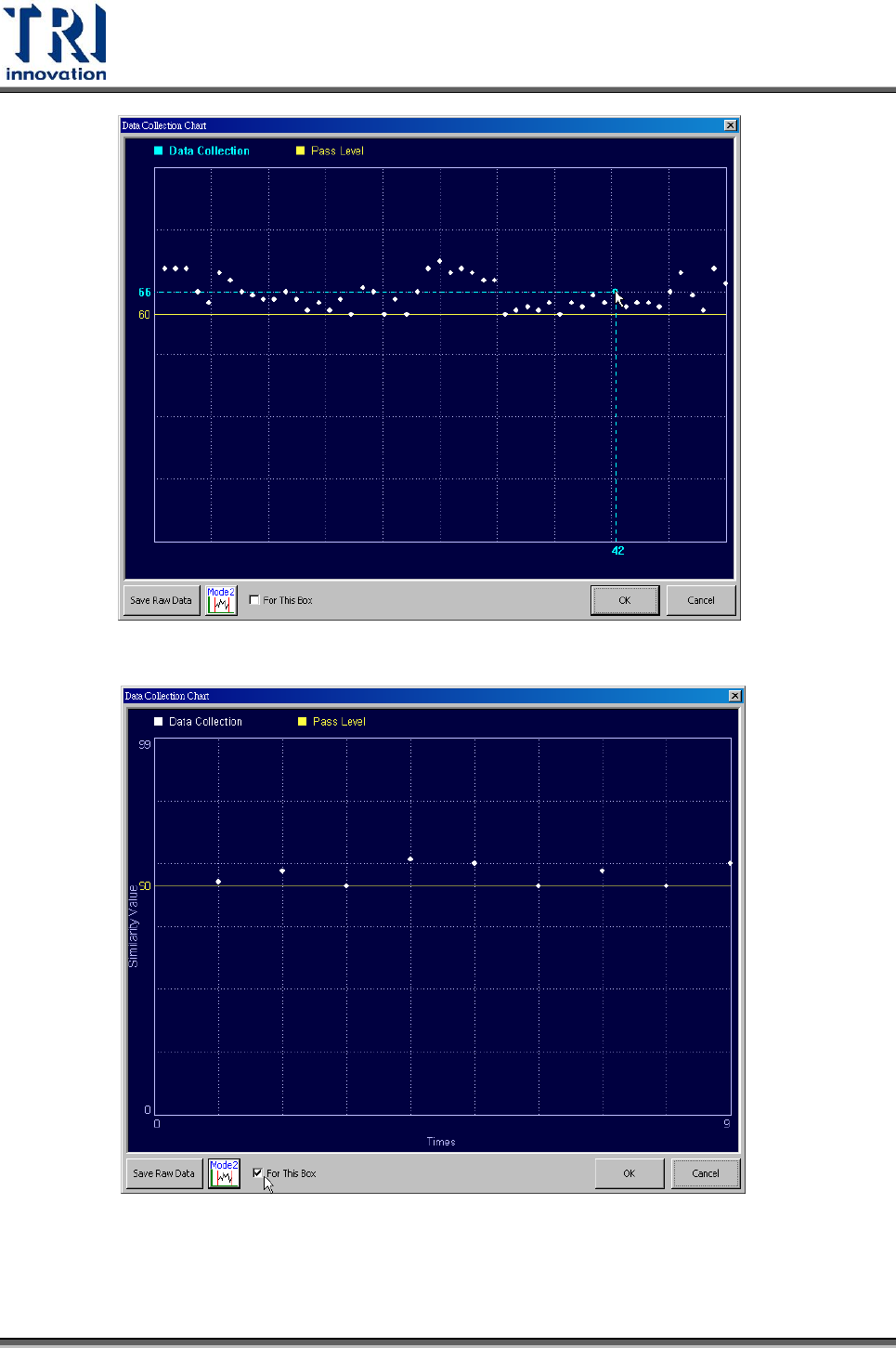

28. 顯示檢測資料統計圖表：會顯示最近 30 筆收集的資料。使用此功能前須先開啟
[程式]>[自動比對條件>[線上資料收集]功能。可按住原點圖示來顯示該次檢測結
果，或點選黃線直接上下移動來更改比對條件。
Test Research Inc.
TR7700 SII User Guide–Software 447
勾選[For This Box]表示只繪出所點選該顆元件的檢測結果。

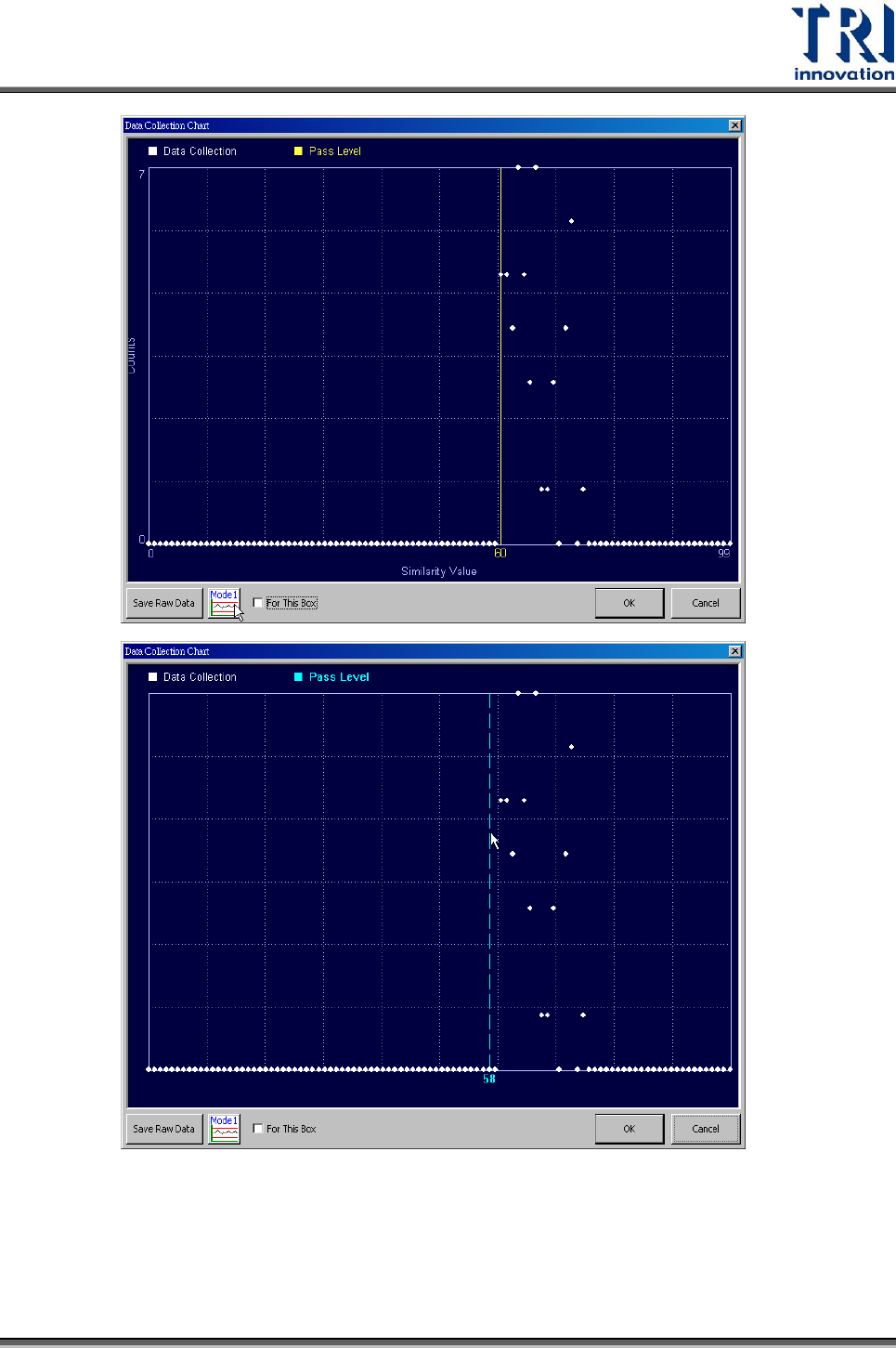

點選[Mode2]按鈕，可以以第二種圖形表示檢測結果。橫軸為分數，縱軸為
次數，圖形顯示了檢測結果為該分數的檢測次數。在本圖中亦可以拖曳黃線
直接更改比對條件。
Test Research Inc.
448 TR7700 SII User Guide–Software
