Test Research Inc. 604 TR 7700 S II User Guid e – Software 2 Micro Scan 軟體安裝步驟 1. 安裝 E SP 軟體 (Easy Setup Program) ，此軟體也可以在右邊網站中下載 ( http://www.microscan.com/downloadcenter ) 2. 按 Next 直到安裝結束。 3. 安裝完成後，桌面會出現捷徑如下圖。

Test Research Inc.

TR7700 SII User Guide–Software 603

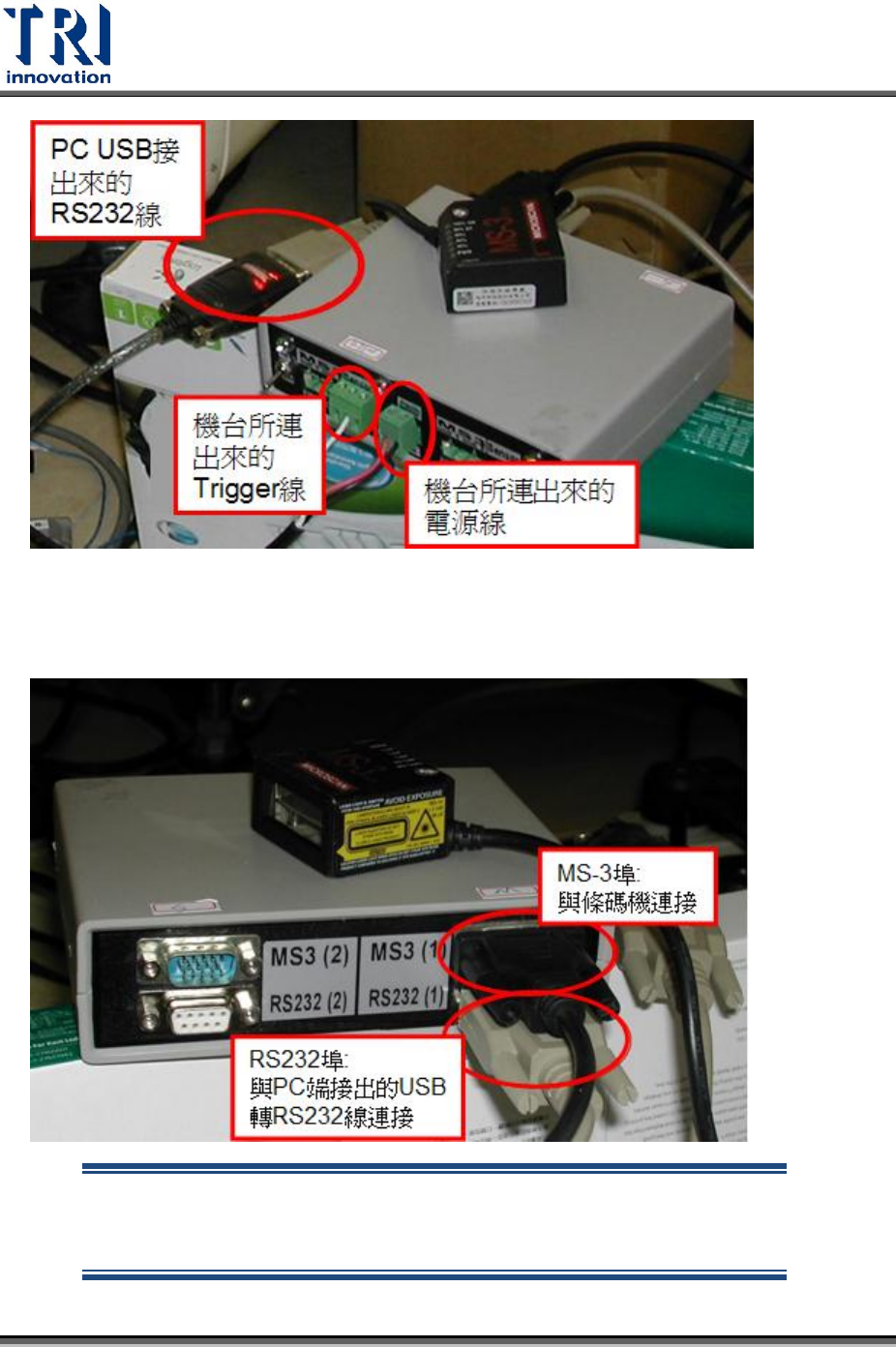

 反面接線方式 (與解碼器的連接方式)

注意

a. 確認連接線路都已經連接完成後，才可插上電源

b. 在拔除連接線路前，必須先關閉電源

Test Research Inc.

604 TR7700 SII User Guide–Software

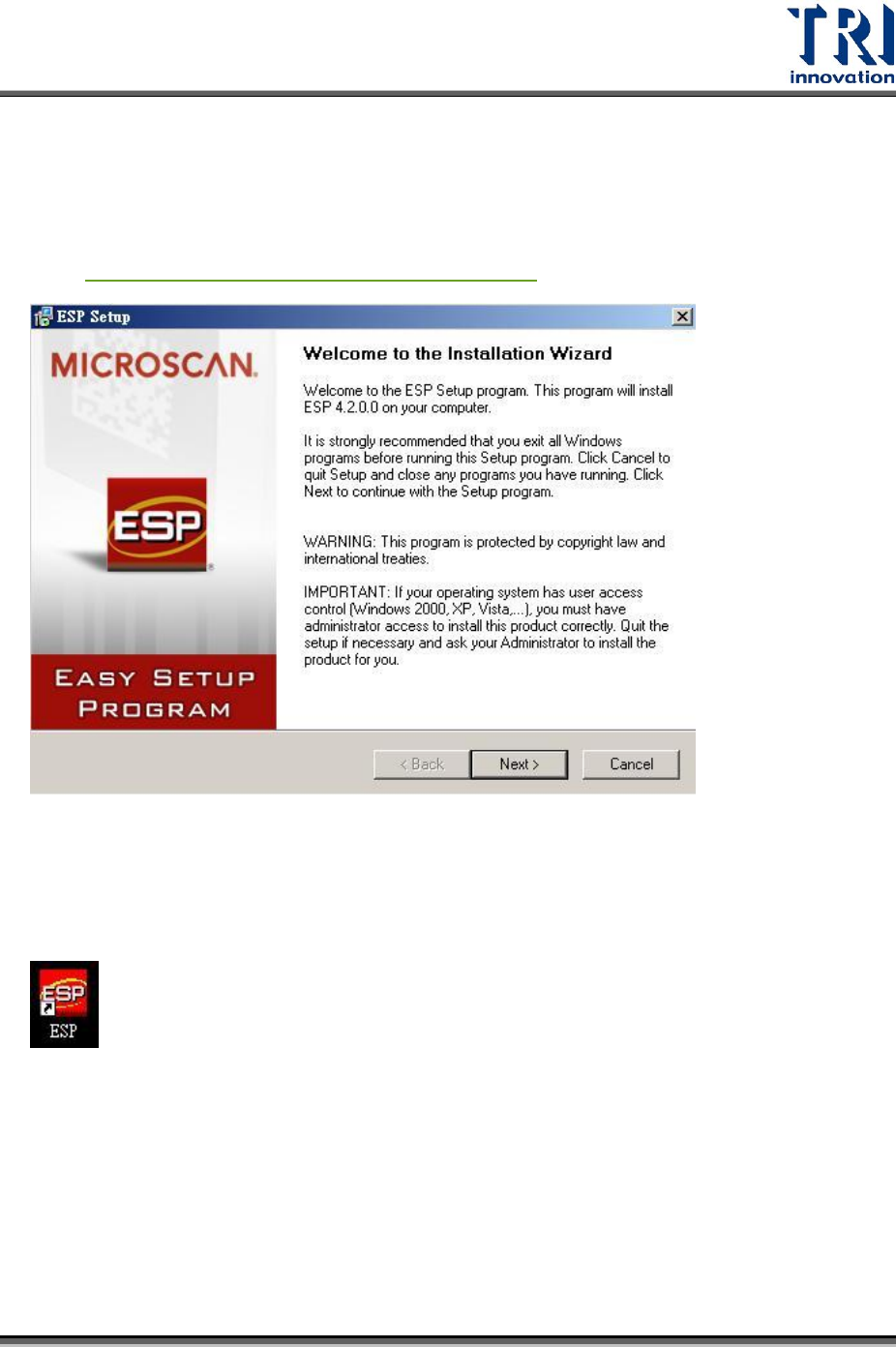

2 Micro Scan 軟體安裝步驟

1. 安裝 ESP 軟體 (Easy Setup Program)，此軟體也可以在右邊網站中下載

(http://www.microscan.com/downloadcenter)

2. 按 Next 直到安裝結束。

3. 安裝完成後，桌面會出現捷徑如下圖。

Test Research Inc.

TR7700 SII User Guide–Software 605

4. 雙擊進入 ESP，進行軟體設定。

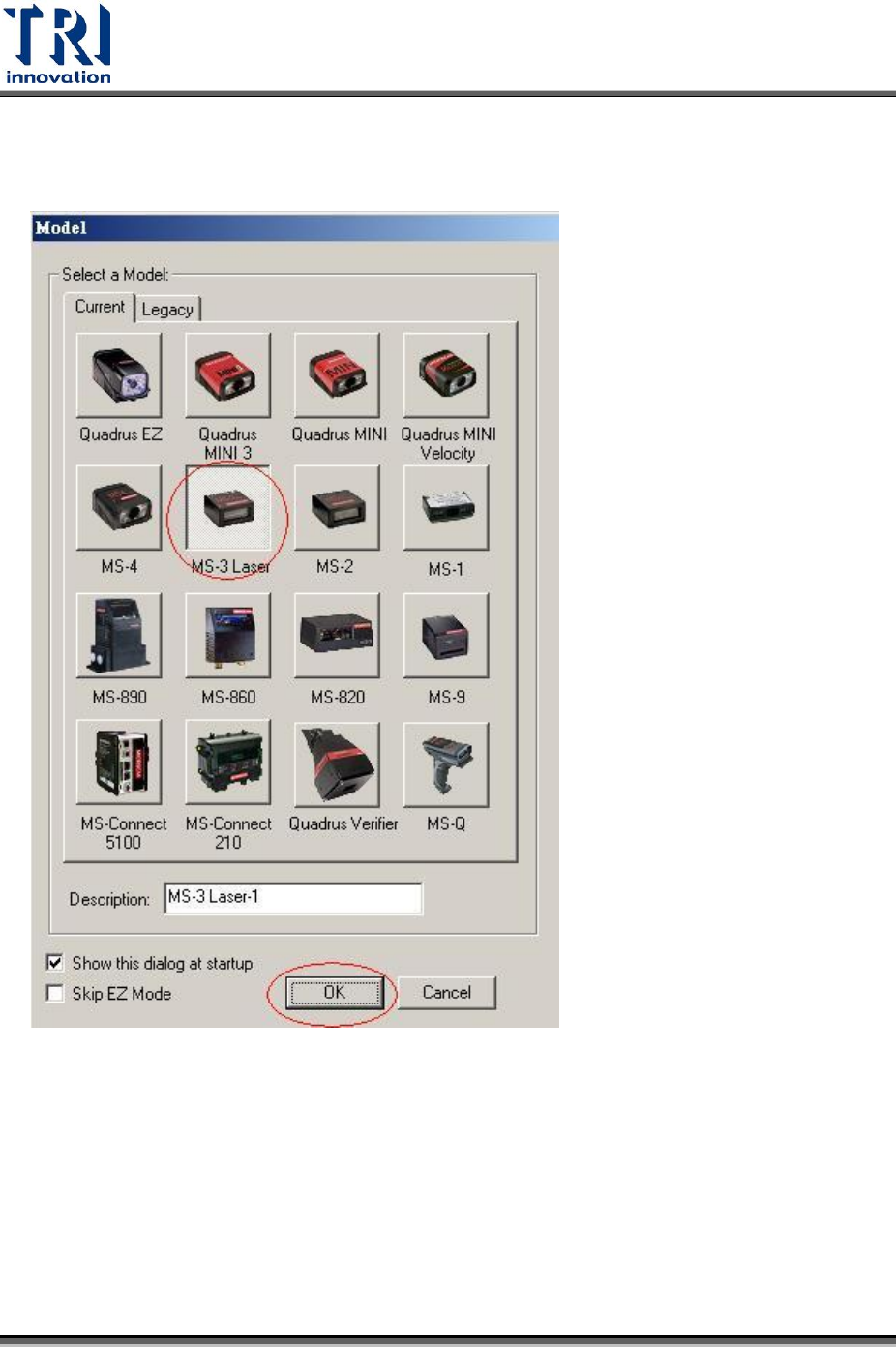

A. 進入 Micro Scan ESP 軟體首頁 選擇條碼器型號  按下[OK]。
