Test Research Inc.
TR7700 SII User Guide–Software 349
取得：取得所點選的檢測框的名字，所取得的名稱會列在顯示的視窗中。
選取單個檢測框，按下[取得]後。
選取多個檢測框，按下[取得]後。
Test Research Inc.
350 TR7700 SII User Guide–Software
多個檢測框分多次取得。
群組：按下後系統會依目前所選擇的邏輯運算子設定到所選定的檢測框上。

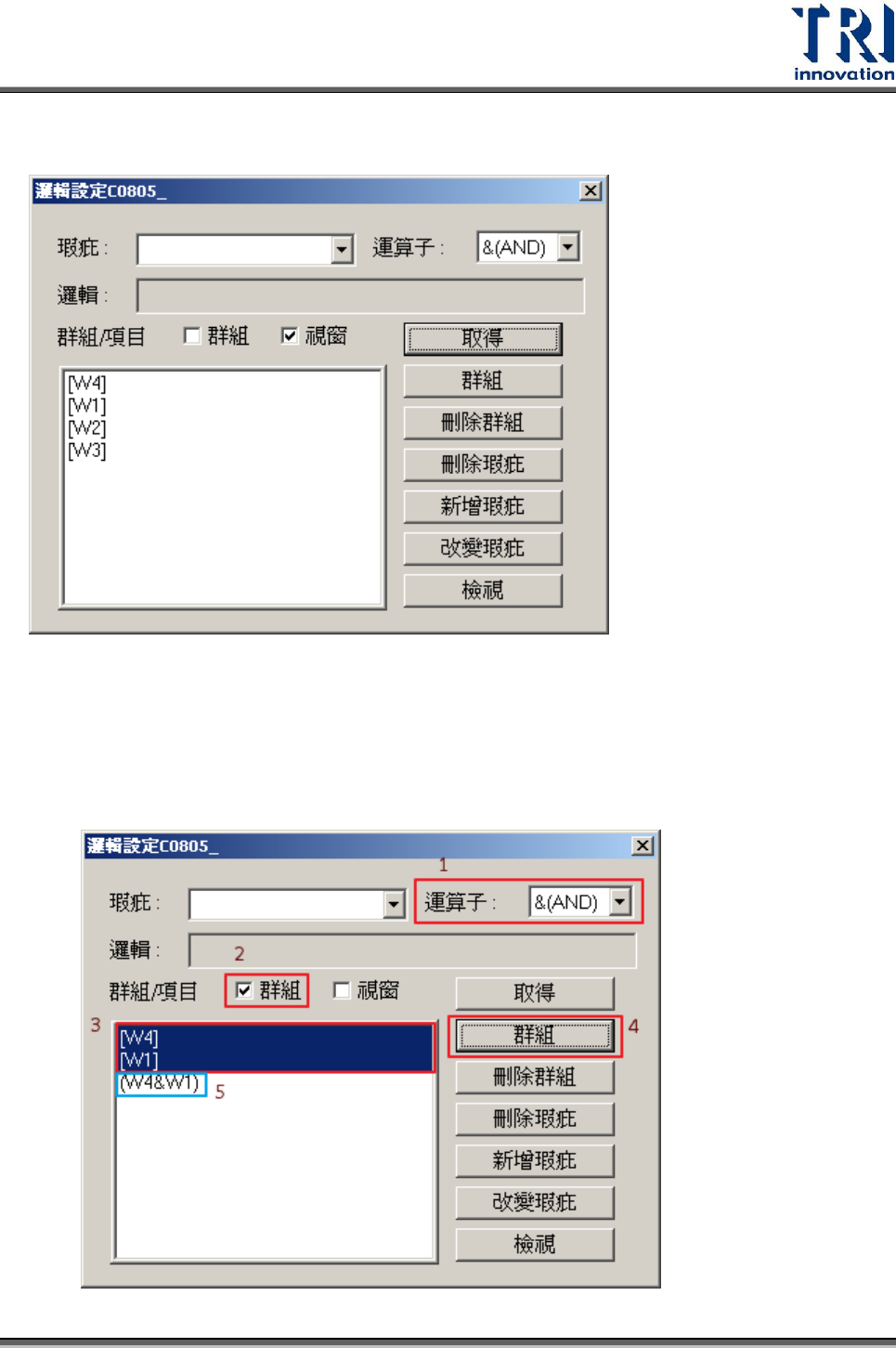

[群組/項目]中勾選群組：表示從視窗列表中選定需要設定邏輯的檢測框名稱後，
按下[群組]，即可將選擇的檢測框用運算子結合起來。使用方法如下圖所示：(1)
選擇想要的邏輯方式(2)勾選群組(3)從檢測框的視窗列內選取想要設定邏輯的檢
測框(4)點選[群組]按鈕(5)系統會把邏輯方式產生在視窗列表最下方。
Test Research Inc.
TR7700 SII User Guide–Software 351
[群組/項目]中勾選視窗：使用此功能可以直接將視窗影像中的檢測框直接設定邏
輯並產生於視窗列表中。使用方法如下圖所示：(1)在影像圖中選取要設定連結
的檢測框(2) 選擇想要的邏輯方式(3)勾選[視窗](4)點選[群組]按鈕(5)系統會把邏
輯方式產生在視窗列表中。
以多個群組建立更複雜的邏輯的方式為，選取視窗列表中兩個已設好的邏輯方式，
勾選群組後，再按下[群組]按鈕即可，如下圖所示。
