Test Research Inc. TR 7700 S II User Guid e – Softwar e 439 5.4.1.1 已儲存 FOV 的功能表 在 FOV 區域內按下滑鼠右鍵會出現功能列表
Test Research Inc.
438 TR7700 SII User Guide–Software

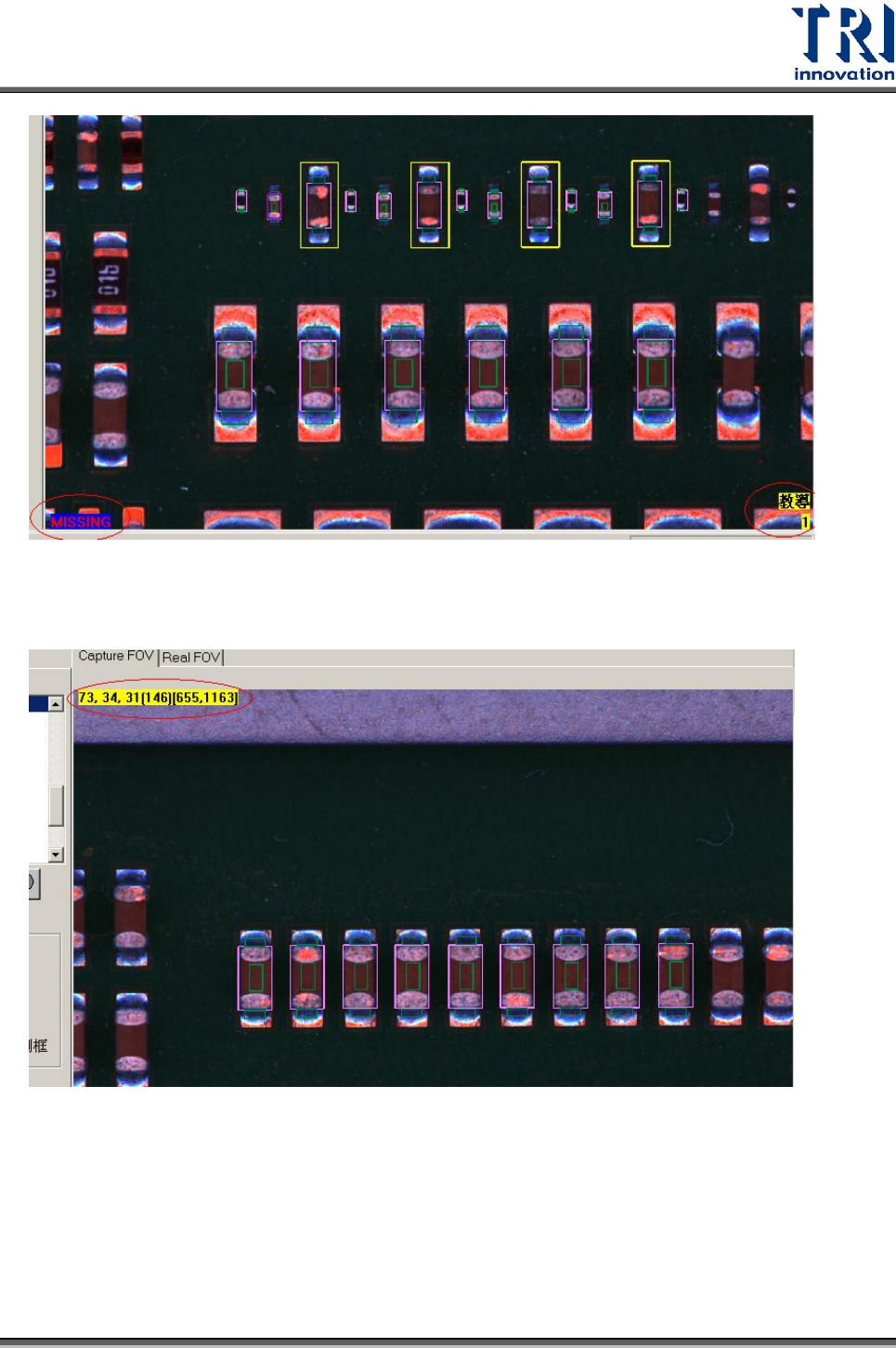

若在功能表區勾選[顯示 RGB]，在該 FOV 右上角會顯示滑鼠所在位置的權重。
Test Research Inc.
TR7700 SII User Guide–Software 439

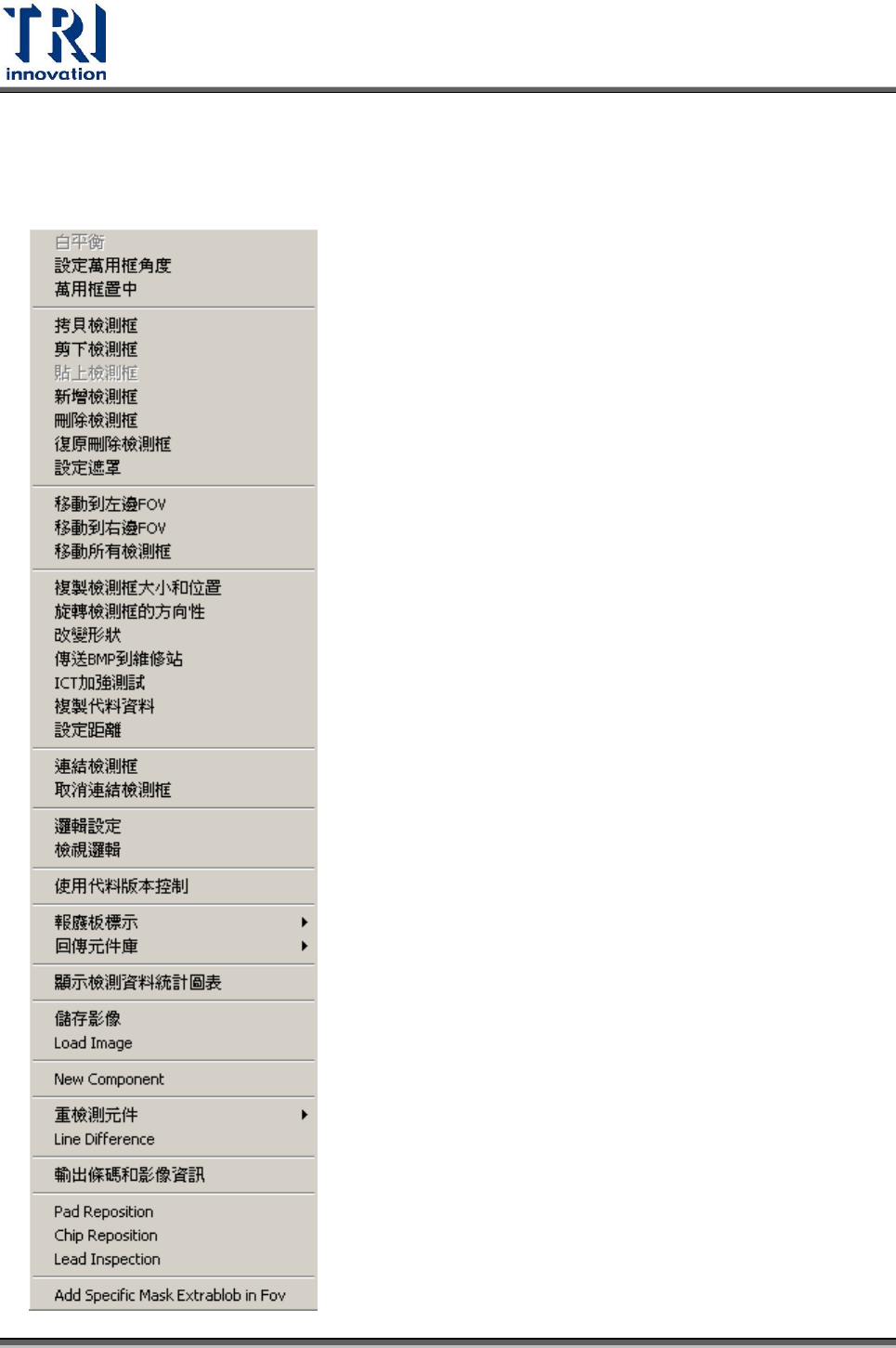

5.4.1.1 已儲存 FOV 的功能表
在 FOV 區域內按下滑鼠右鍵會出現功能列表
Test Research Inc.
440 TR7700 SII User Guide–Software
1. 白平衡：以白平衡方式顯示 FOV 影像。

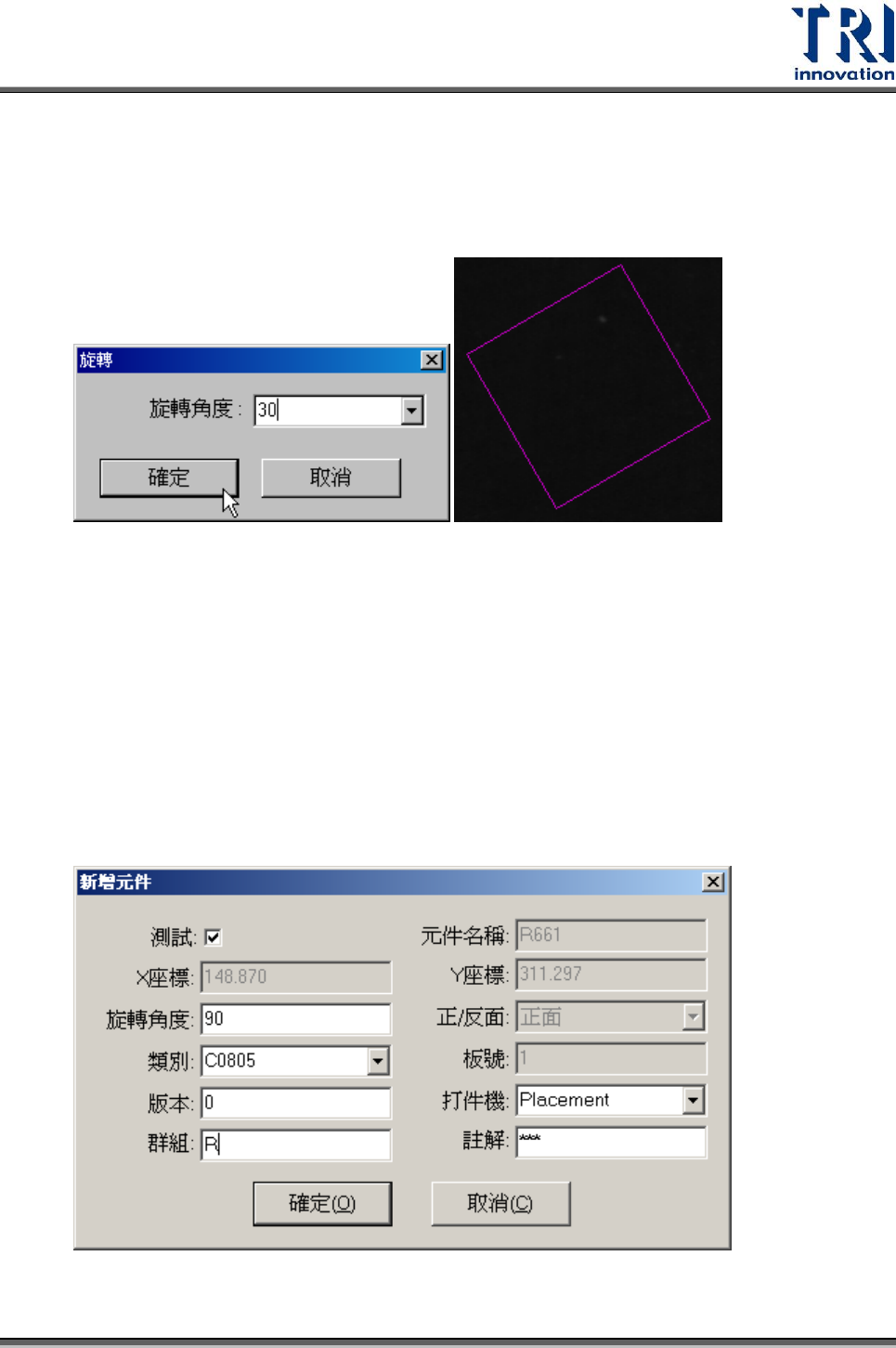

2. 設定萬用框角度：旋轉萬用框的角度。點選後，會出現以下視窗。輸入想要的角
度後按下確認鍵即可完成設定。
3. 萬用框置中：點選後會使萬用框移動至 FOV 影像的正中間，方便使用者點選使用。
4. 拷貝檢測框：複製目前所選擇的檢測框。
5. 剪下檢測框：剪下目前選擇的檢測框。
6. 貼上檢測框：在萬用框所在的位置，貼上先前拷貝或是剪下的檢測框。
使用方法：首先選擇所要的檢測框並按下[拷貝檢測框]或[剪下檢測框]，接著在目
標 FOV 上按下[貼上檢測框]，此時還不會出現檢測框，需將滑鼠移動到正確位置
再按下滑鼠左鍵，會出以下對話窗，輸入此顆元件資訊後，按下[確定]即可。在
新增元件附近 2mm 的範圍內若有其它的元件，則無法貼上檢測框。
7. 新增檢測框：增加一個新的檢測框。
