Step2. 按滑鼠右鍵，選擇[報廢板標示]>[增加]。
Step3. 選擇檢測邏輯。
Step4. 選擇套用範圍。
Step5. 輸入板號。
Step6. 完成後會在該檢測框上標示出該報廢板檢測框所代表的板號
Step7. 可針對此檢測框進行參數值修改，搜尋範圍修改，以及檢視影像。
Step8. 可在[Train]視窗下，尋找 FOV 功能中，在型別(Type)欄位中選取[Bad Mark]，
Test Research Inc.
TR7700 SII User Guide–Software 445
然後按下往前往後尋找的按鈕來搜尋板程式中有製作廢板標示點的地方。
Step9. 若有需要可將報廢標示設定逆邏輯，即找到標示點時這個板子判定為[Skip]。
設定方式為在報廢板標示檢測框上按右鍵，選擇[逆邏輯(Inverse Logic)]。
Test Research Inc.
446 TR7700 SII User Guide–Software
27. 回傳元件庫：可選擇將選擇的檢測框的[比對條件屬性]、[搜尋範圍]、[權重]、[測
試標記]、[逆邏輯]、[代料]、[大小及位置]與[錯誤字串]回傳至元件資料庫
(Library)。同時僅可點選一個元件所含的檢測框。[測試標記]為本檢測框測試或
不測試的設定；[大小及位置]只有與其它檢測框連結的子檢測框可以選擇本選項，
表示回傳其大小及其與母檢測框的相對位置。

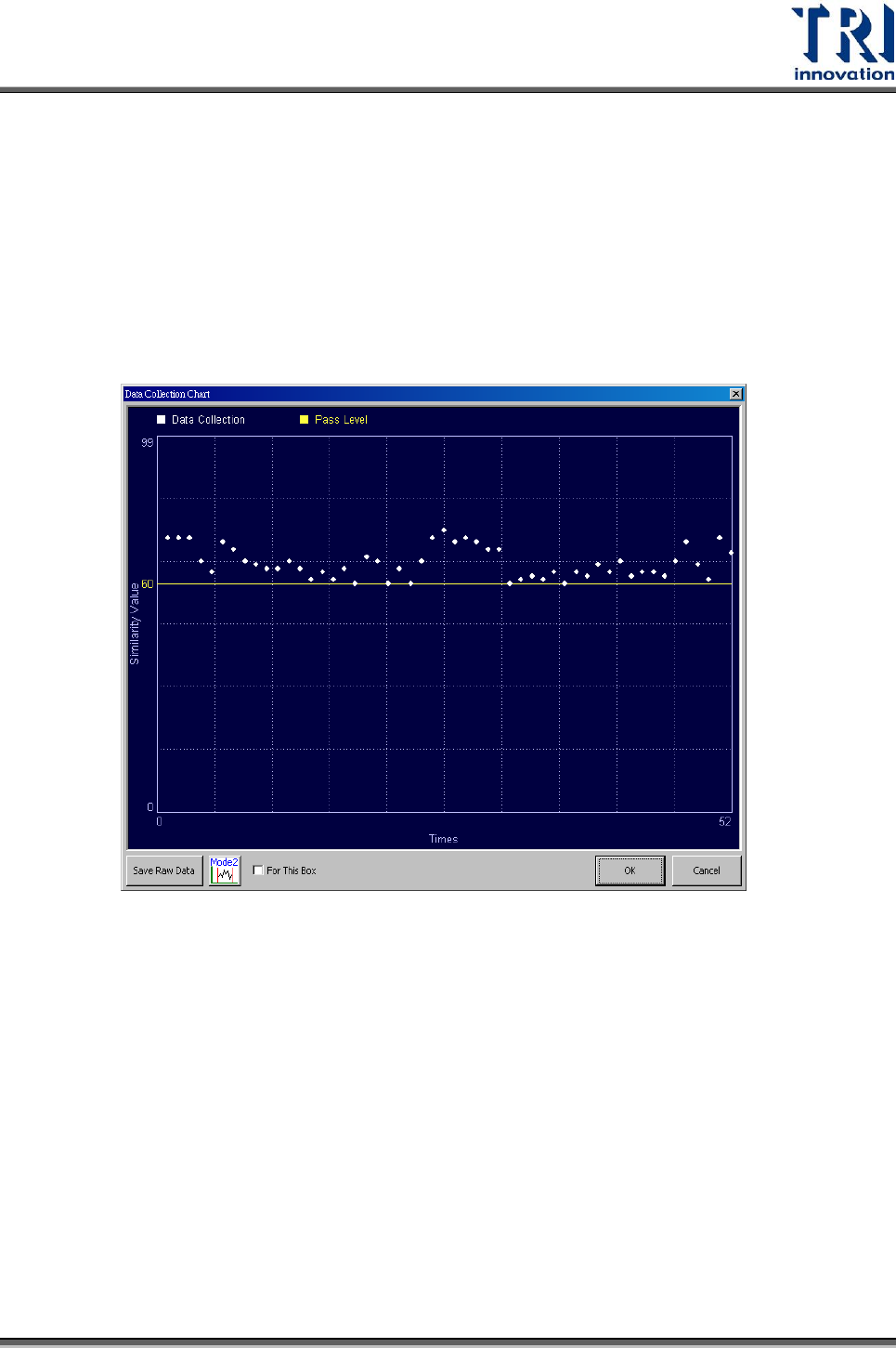

28. 顯示檢測資料統計圖表：會顯示最近 30 筆收集的資料。使用此功能前須先開啟
[程式]>[自動比對條件>[線上資料收集]功能。可按住原點圖示來顯示該次檢測結
果，或點選黃線直接上下移動來更改比對條件。
